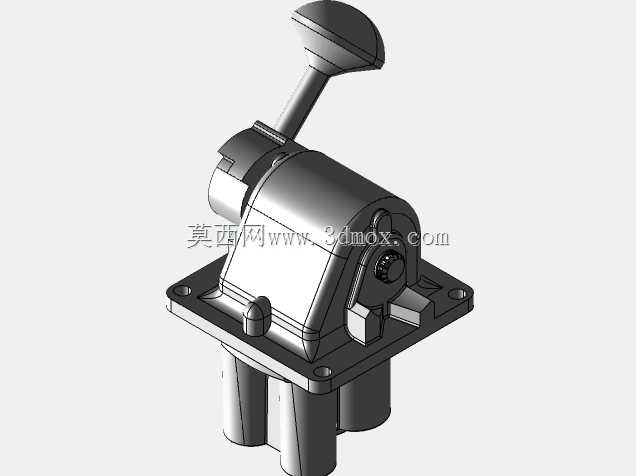

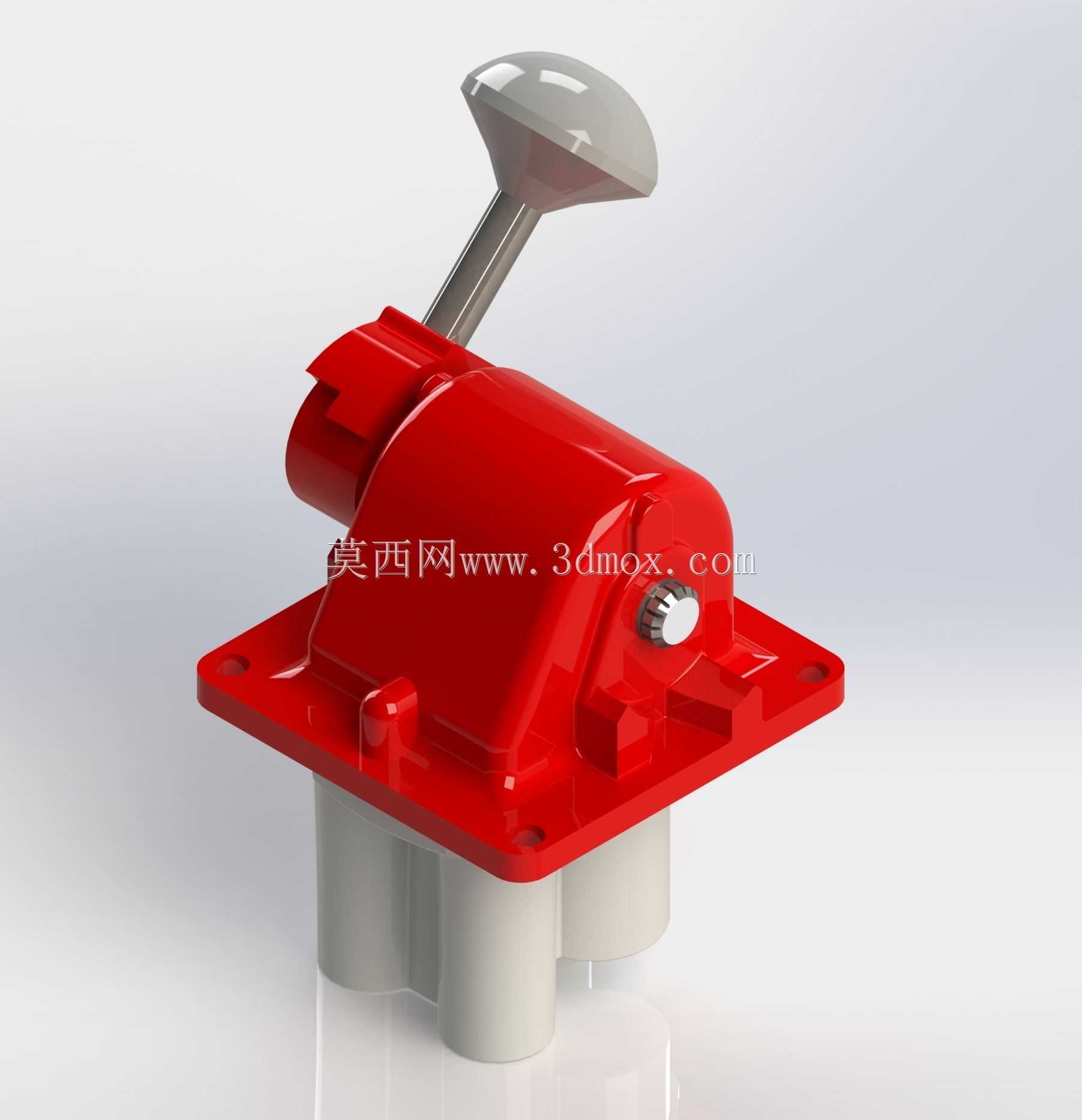

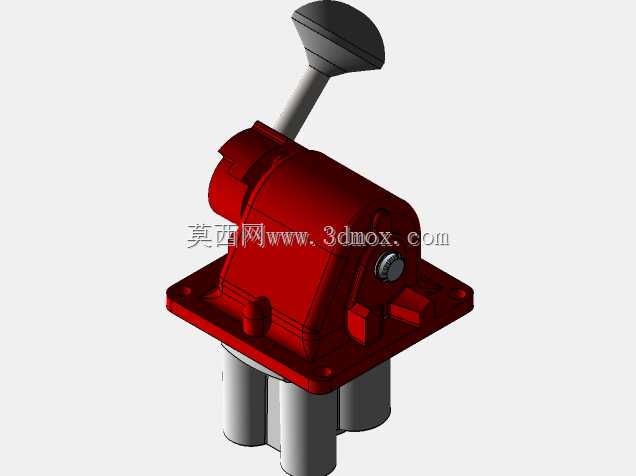

带手动操作手柄的A型二位三通先导阀结构

　　这款手动操作的先导式换向阀，主要应用在中小吨位工程机械的气路控制回路、小型液压站的手动换向支路，以及需要人工介入触发逻辑控制的工业管路系统中，作为气路或者低压油路的先导级控制元件，用来切换控制气/油的流向，从而驱动主阀完成换向动作，也可直接用于小流量工况下的直接通路控制。从结构设计来看，阀体采用方形法兰安装基座，底部设置三个管路对接接口，接口采用等径圆柱结构，适配常规快插接头或者螺纹接头的安装需求，安装法兰上预留四个对称布置的安装孔，孔位间距符合通用气动元件的安装尺寸规范，不需要额外加工过渡连接板就可以直接固定在阀组安装面板或者设备基座上，安装边界规整，不会和周边相邻阀件产生空间干涉。操作端采用蘑菇头式手动操作手柄，

　　手柄和阀体之间通过金属摆杆连接，摆杆的摆动角度经过限位设计，避免过扳导致内部密封件损坏，操作力矩经过匹配设计，单指即可完成扳动切换，同时手柄表面做了哑光防滑处理，沾附少量油污的情况下也不会出现打滑问题。阀体上盖采用红色工程塑料材质，既能够减轻整体重量，也具备足够的结构强度保护内部的阀芯、弹簧以及密封组件，侧面设置的定位销结构用来锁定阀芯的切换位置，确保在设备振动工况下不会出现误移位，保证通路状态稳定。设计过程中优先考虑了现场操作的便利性，手柄的操作高度距离安装面预留了足够的操作空间，佩戴常规劳保手套也可以顺利完成操作，阀体内部的流道做了圆弧过渡处理，减少介质流动过程中的压力损失，同时降低流道内的杂质滞留概率，延长阀件的维护周期。

　　整体结构没有复杂的异形曲面，各个部件的拆分逻辑符合常规机加工与注塑成型的工艺要求，建模过程中还原了各个部件的装配间隙，密封槽的尺寸、安装孔的公差配合都按照实际生产要求做了对应设置，能够直接用于阀件的结构验证、安装干涉检查，也可以作为阀组集成设计时的元件选型参考模型，导入到管路装配体中直接完成布局设计。
