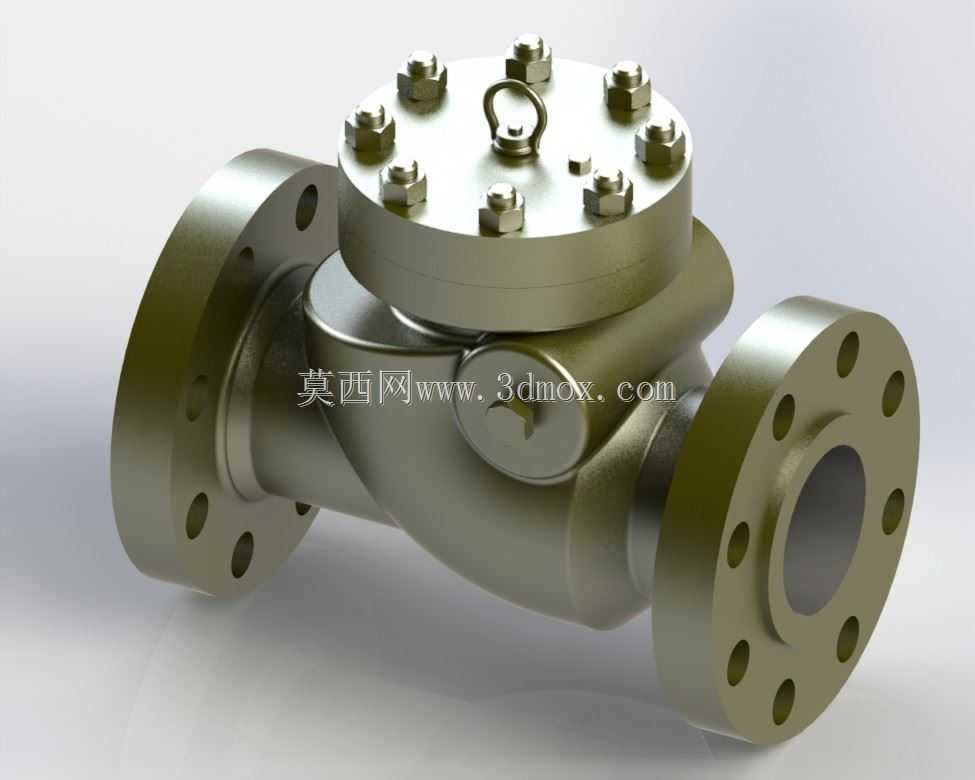

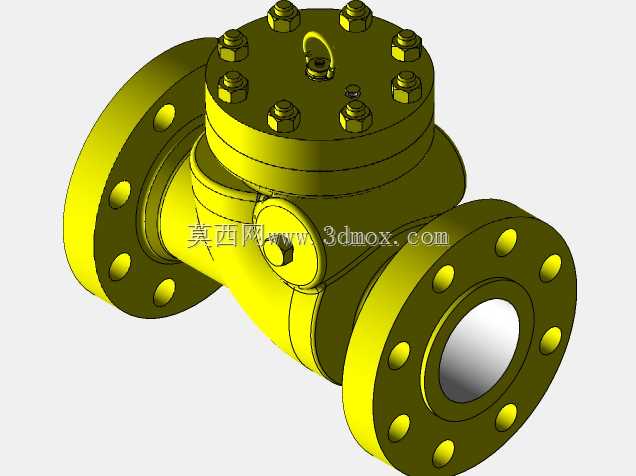

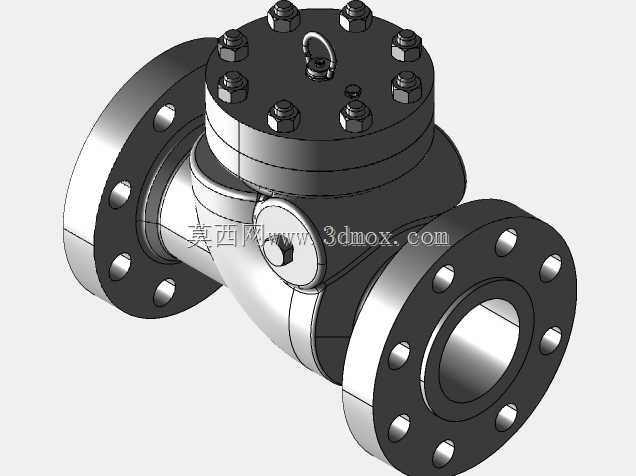

4英寸法兰连接旋启式止回阀结构模型

　　这款法兰端连接的止回阀，主要应用在石油、化工、市政给排水、暖通空调等行业的中低压流体输送管路上，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组反转、管路水锤、介质回流污染等工程问题，是管路系统中不可或缺的被动式安全控制部件。从结构设计来看，该阀采用旋启式阀瓣结构，阀瓣绕阀体内腔的固定销轴做圆弧摆动，介质正向流动时，阀瓣在介质推力作用下自动开启，流道通畅压损小；介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速贴合密封面，实现管路截断，密封副采用金属硬密封结构，可适配一定温度范围内的水、油品、弱腐蚀性气体等多种介质工况。阀体两侧采用标准4英寸法兰连接结构，法兰端面的螺栓孔分布、

　　密封面凸台尺寸完全匹配对应压力等级的管路法兰标准，安装时可直接与同规格管路法兰通过螺栓组紧固，中间加装密封垫片即可完成密封，无需额外加工适配接口，安装边界清晰，现场施工时只需预留对应法兰的安装操作空间，以及阀盖上方螺栓拆装、吊环吊装的维护空间即可。设计过程中优先考虑了流道的顺滑性，阀体内腔做了圆弧过渡处理，减少介质流动时的涡流损失，降低管路运行的能耗；阀盖与阀体采用周向均布的螺栓紧固结构，顶部设置吊环结构，方便现场吊装搬运与后期的阀体检修拆装，阀盖与阀体的密封面采用凹凸面配合，加装密封垫片后可保证中低压工况下的外密封无泄漏。阀瓣的摆动行程经过反复校核，全开时阀瓣不会对介质流道造成过度遮挡，同时关闭时的撞击行程控制在合理范围，

　　降低长期启闭过程中密封面的撞击磨损，延长阀门的整体使用寿命。在实际选型应用中，该结构的止回阀通常安装在泵出口端、介质不允许倒流的管路节点处，安装时需注意阀体上标注的介质流向箭头与管路实际流向一致，水平、垂直管路均可适配，垂直管路安装时需保证介质流向为自下而上，确保阀瓣可依靠重力正常复位。
