6英寸对夹式止回阀结构设计方案

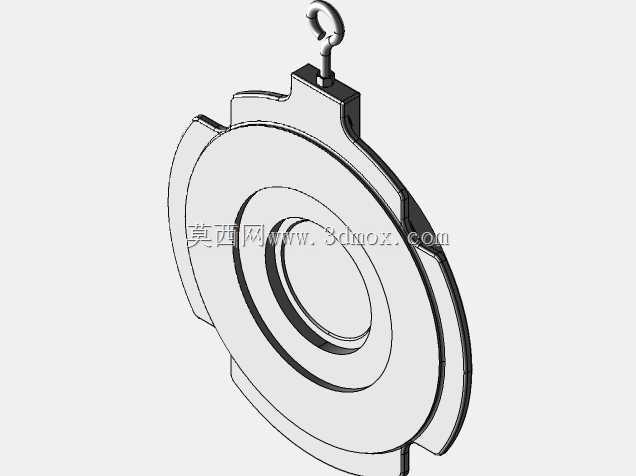

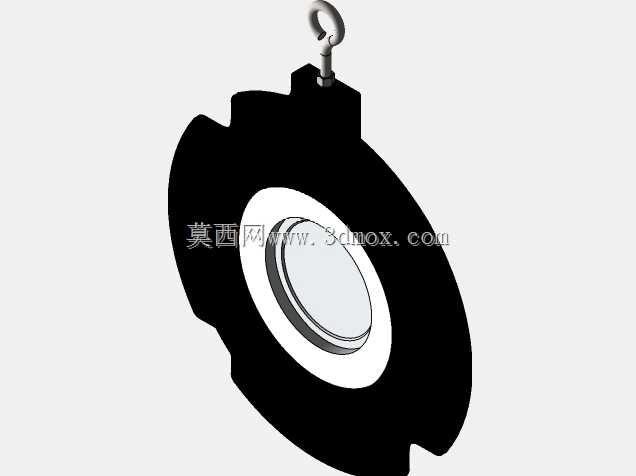

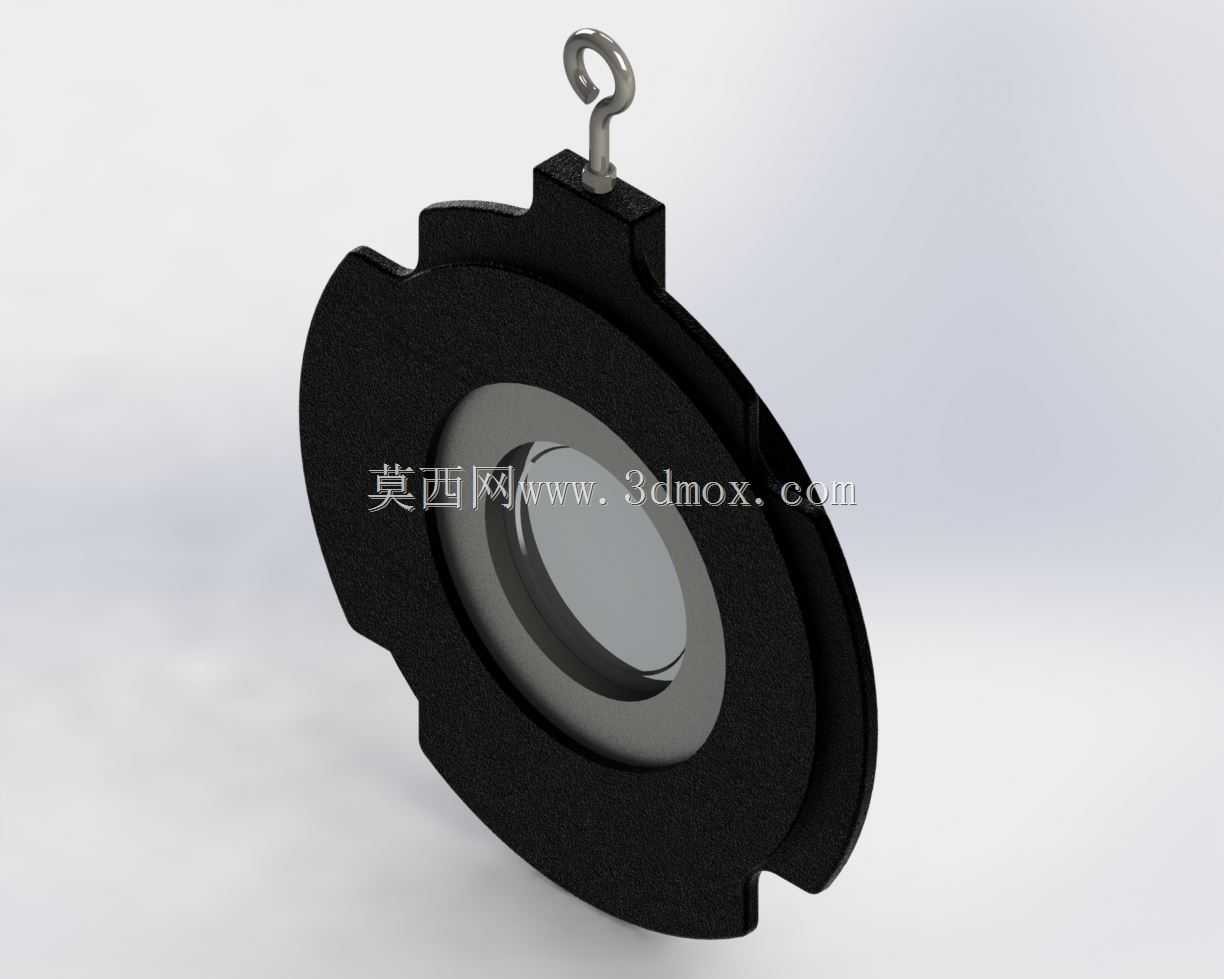

　　在工业流体输送管路系统中，止回阀的核心作用是规避介质倒流引发的设备冲击、泵组反转、介质回流污染等工程问题，对夹式止回阀凭借结构紧凑、安装空间占用小的优势，广泛应用在给排水管网、化工介质输送、暖通循环系统、油气集输支线等场景中，尤其适配安装空间受限、管路排布紧凑的工况。这款6英寸规格的对夹式止回阀，采用对夹式安装结构，安装时无需在阀体两端设置独立法兰，直接夹持在两片管路法兰之间即可完成固定，相比同通径的法兰式止回阀，整体轴向长度缩短近40%，自重降低约35%，能有效降低管路系统的整体载荷，减少安装支吊架的配置成本。从结构设计来看，阀瓣采用旋启式单瓣结构，顶部设置吊装吊环，既方便安装过程中的阀体吊运对位，也可作为阀瓣启闭的转轴定位基准，

　　阀瓣密封面采用环形贴合结构，介质正向流动时，流体压力推动阀瓣绕转轴旋起，通路完全打开，介质流动阻力小，压损控制在同规格阀件的较低水平；当介质出现倒流趋势时，阀瓣在自身重力与倒流介质压力的共同作用下快速回落，与阀体密封座紧密贴合，实现通路截断，有效阻断介质反向流动。阀体外形采用带定位凸耳的圆盘式结构，凸耳位置与标准法兰的螺栓孔位精准对应，安装时螺栓穿过法兰孔与阀体凸耳间隙配合，既能保证阀体与管路的同轴度，避免安装错位导致的密封失效，也能在检修拆卸单侧法兰时，阀体不会因管路应力弹出，提升运维过程的安全性。设计过程中充分考虑了安装边界的适配性，6英寸通径适配DN150标准管路，阀体密封面的尺寸公差严格匹配对应压力等级的法兰密封面要求，

　　可适配PN10、PN16等常用压力等级的法兰连接，无需额外配置过渡转接件。阀瓣的启闭行程经过精准核算，在保证全开时流通面积不小于管路通径90%的前提下，尽可能压缩阀瓣旋起所需的轴向空间，避免安装后阀瓣开启时与两侧法兰或管路内壁发生干涉。阀体外部的黑色防护层采用环氧类防腐涂装，可适配多数常规工业环境的防腐蚀要求，若应用在强腐蚀介质场景，也可通过更换阀体材质、调整密封面材质的方式拓展适用范围。在实际选型应用中，这类对夹式止回阀通常安装在泵出口端、换热器进出口、介质分支管路等需要防止倒流的位置，安装时需注意阀体上标注的介质流向箭头与管路实际流向一致，同时预留足够的阀瓣启闭空间，避免因安装角度不当导致阀瓣卡滞、密封不严等问题。相比升降式止回阀，这款旋启式对夹结构对介质清洁度的适应性更强，少量杂质不易造成阀瓣卡阻，适合水、油品、低粘度化工介质等多种流体的输送管路使用。
