Y轴托架支撑用分体式安装固定座

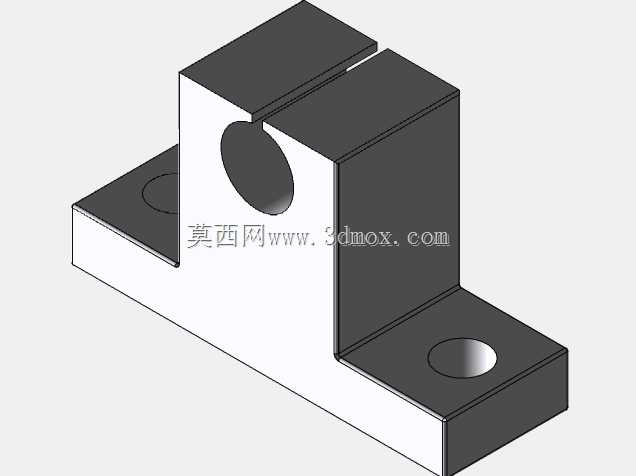

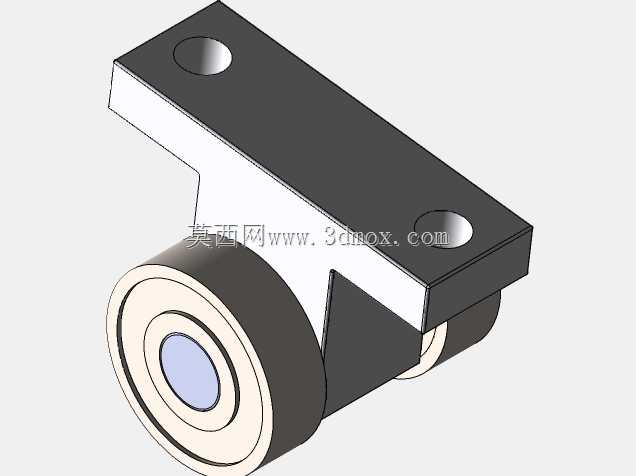

　　这类Y轴支撑托架零件，是线性传动模组、小型数控滑台、桌面级加工设备Y向运动单元里的核心支撑构件，主要承担光轴、直线导轨端部的定位与载荷传递作用，日常在桌面雕刻机、小型点胶设备、3D打印运动平台、非标自动化检测工位的Y向轴系布局中十分常见。从结构设计逻辑来看，零件采用L型一体化折弯式基体布局，底部为双侧带安装孔的水平固定翼，两个翼板上的沉孔可直接通过内六角螺栓将整个托架锁固在设备的台架基板或者铝型材框架的安装面上，安装孔的孔位公差按照H7级精度设计，能保证装配后托架的基准面与设备安装面的平行度控制在0.02mm以内，避免后续轴系安装出现偏斜导致的运动卡滞问题。竖直支撑段采用分体式开槽夹紧结构，

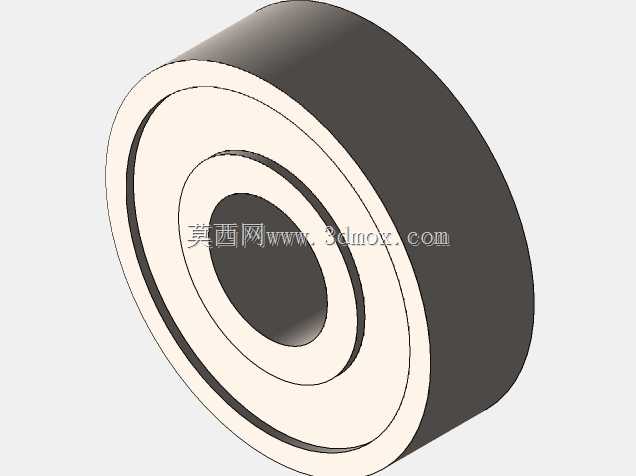

　　中间的圆形通孔用于穿装Y轴的导向光轴或者丝杠支撑端的轴承座，开槽处的缝隙设计为2mm，装配时通过锁紧螺栓收紧开槽缝隙，即可将穿入孔内的光轴或者支撑构件牢牢抱紧，这种夹紧式固定方式相比传统的顶丝固定，接触面积更大，抱紧力更均匀，能有效避免设备长期往复运动过程中轴件出现松动、移位的问题，同时也方便后期设备维护时快速调整轴的伸出长度或者拆装更换轴件。零件的竖直支撑面与底部安装面之间的垂直度公差按照IT7级控制，加工时需要一次装夹完成两个基准面的铣削，避免二次装夹带来的形位误差，支撑段的圆形安装孔的轴线与底部安装面的平行度也做了严格约束，保证穿装后的Y轴轴线与设备运动平面保持平行，减少运动过程中的摩擦阻力与偏载磨损。在实际选型适配时，

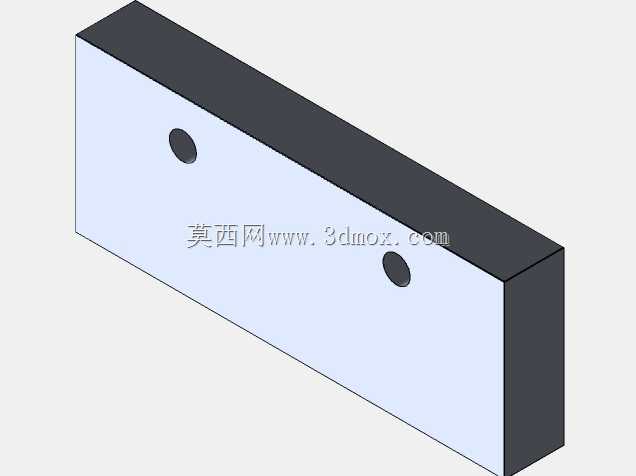

　　需要重点核对底部安装翼的孔距尺寸与设备框架的预留安装孔位是否匹配，同时确认中间圆形夹紧孔的内径与所用导向光轴、支撑轴承座的外径尺寸一致，安装时要先将底部螺栓初步预紧，待穿入轴件调整好整体同轴度之后，再依次锁紧底部安装螺栓与竖直段的开槽夹紧螺栓，避免强行装配导致的零件变形或者轴件弯曲。这类支撑件通常采用6061铝合金经CNC铣削加工成型，也可根据设备载荷需求选用45号钢做发黑处理，铝合金材质的版本重量轻、加工精度易保证，适合轻载高速的运动场景，钢制版本则刚性更强，适合切削类设备等载荷较大的应用场合，零件的所有棱边都做了C0.5的倒角处理，避免装配时划伤操作人员或者损坏配套的密封、线缆构件。
