线性杆安装用升级款设备底座结构

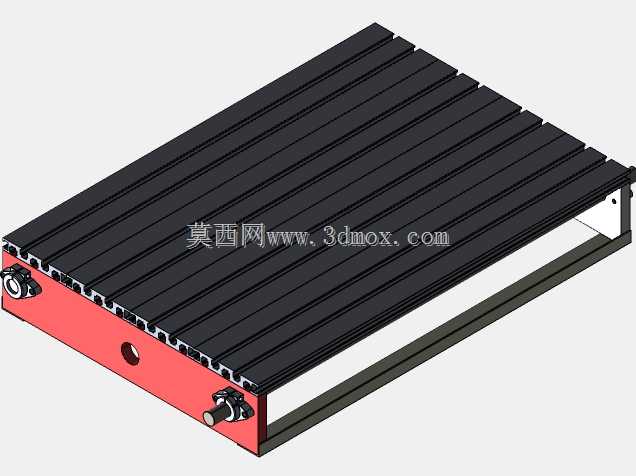

　　这款升级款底座主要面向小型数控加工、桌面级精密位移平台的搭建场景，替代原有简易支架结构，解决线性传动杆安装定位不准、长期运行易偏移的问题。从结构设计来看，主体采用带T型槽的铝型材作为台面基体，型材槽道可灵活适配不同规格的装夹附件，侧边红色端板为一体式加工件，预留了16mm直径的通孔用于穿装线性光杆，同时加工有对应SHF16夹具的安装螺孔，无需额外打孔攻丝即可完成夹具的固定，大幅降低现场装配的加工工作量。设计时充分考虑了安装边界的适配性，可分别适配550mm与600mm两种长度规格的线性杆，覆盖多数桌面级小型传动平台的行程需求，端板上预留的定位孔与型材端面的连接位采用公差配合设计，装配后线性杆的同轴度可控制在0.02mm以内，

　　避免杆体运行时出现卡滞、磨损加剧的问题。台面的铝型材结构自带密集排布的安装槽，除了固定线性传动组件外，还可直接装夹工件、固定拖链或传感器支架，无需额外加装过渡连接板，提升了基座的拓展性。端板侧面预留的调节机构可对线性杆的张紧度进行微调，补偿长期运行产生的间隙，保证传动精度的稳定性。在实际应用中，这类底座可直接作为小型雕刻机、点胶位移台、检测送料机构的基座主体，相比采用整块铝板加工的基座，铝型材拼接的结构重量更轻，同时槽道结构的通用性更强，用户可根据自身需求在台面上加装不同的功能组件，不需要重新设计加工基座主体。端板与铝型材的连接采用内嵌式螺母配合螺栓锁紧，连接强度可满足小型传动机构的负载要求，运行时不会出现连接松动的问题，

　　16mm通孔的位置经过精准定位，保证两根平行安装的线性杆间距一致，避免滑动座运行时出现别劲的情况。整体结构没有多余的冗余设计，所有加工面均为功能服务，端板的厚度经过受力校核，可承受线性杆张紧时产生的拉力，不会出现形变导致杆体定位偏移。
