Tonsen桌面CNC雕刻机主轴升级结构方案

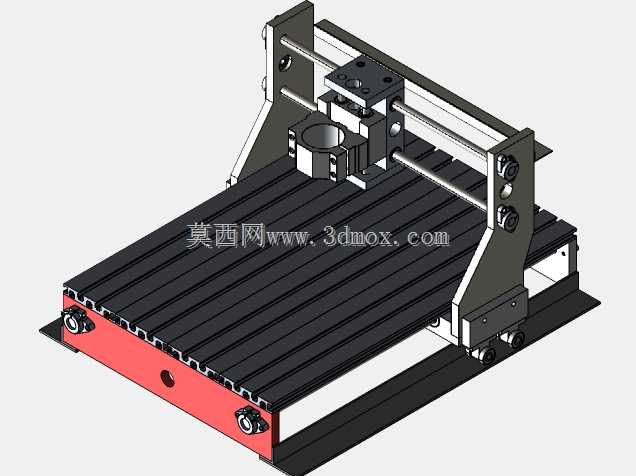

　　这款桌面级CNC雕刻机的升级结构，主要面向小型加工场景下的大扭矩主轴适配需求，常见于个人创客工坊、小型广告加工门店、院校机械创新实验室的软质材料加工作业，可覆盖亚克力、PVC、软铝、实木等材料的平面铣削、轮廓切割、浮雕加工工序。原有设备的钢轨传动配置在搭载自重更大、输出扭矩更强的主轴电机时，会因横向支撑刚度不足，在大切深进给工况下出现Y轴龙门侧的微幅弯曲形变，直接导致加工面出现振纹、轮廓尺寸超差，本次结构升级正是针对这一实际加工痛点展开。从结构布局来看，设备采用动龙门式传动设计，加工台面为带标准T型槽的型材平台，可通过T型螺栓搭配压块完成不同尺寸工件的快速装夹，台面边缘的红色基座为整机的承力底架，集成了Y轴传动组件的安装基准面，

　　两侧立式支撑座采用三角加强筋结构提升纵向抗弯刚度，X轴传动导轨横跨在两侧支撑座之间，主轴安装滑座可沿X轴导轨做横向进给，Z轴滑座集成在X轴滑台之上，可带动主轴完成垂直方向的进给运动。设计过程中优先调整了导轨的安装支撑跨度，在原有钢轨的基础上优化了支撑座的受力传导路径，将主轴工作时的切削反力更均匀地分散到底部框架上，减少单侧支撑的应力集中问题，同时预留了更大的主轴安装座适配空间，可兼容不同直径规格的高速风冷主轴、低速大扭矩主轴，无需额外打孔改造即可完成换装。安装边界方面，整机底座的安装孔位完全兼容原有设备的工作台固定尺寸，用户升级时无需重新加工工作台的安装孔，可直接替换原有龙门组件完成升级，X轴的有效行程与原有设备保持一致，

　　不会因结构升级压缩加工范围，Z轴的滑座行程预留了更长的刀具装夹空间，可适配更长的铣刀、雕刻刀，满足不同厚度工件的加工需求。实际使用中，升级后的结构可承载自重较原有主轴提升40%的大功率主轴，在软铝材料的满切深加工测试中，龙门侧的弯曲形变量控制在0.02mm以内，加工面的粗糙度可稳定达到Ra1.6，完全满足小型零件的精加工要求，同时导轨的防尘结构也做了适配优化，可减少加工碎屑进入导轨滑块内部，延长传动部件的维护周期。
