雕刻机升级款X轴主轴安装机架结构

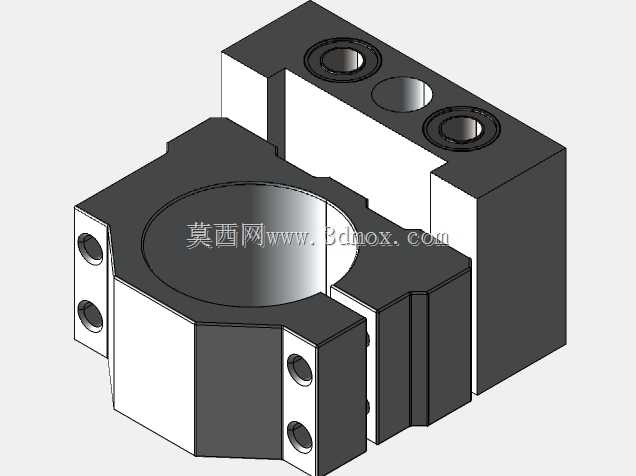

　　这款升级后的X轴机架结构，主要面向桌面级CNC雕刻、PCB路由加工场景的设备改装需求，解决原有机架无法适配更大功率主轴电机的痛点。在小型数控加工场景里，不少入门级Tonsen架构的雕刻机原配机架夹持孔径偏小，仅能适配低功率风冷主轴，遇到硬木、软铝切削工况时容易出现扭矩不足、振刀的问题，这款结构就是针对该痛点做的定向优化。从结构设计来看，主体采用分体抱夹式的夹持逻辑，中间大直径通孔为主轴安装位，两侧对称布置的锁紧螺孔可以通过螺栓收紧抱夹间隙，保证主轴夹持的同轴度与锁紧力，避免高速切削时主轴出现径向窜动。机架上部的两个安装孔位用于和X轴滑动组件做刚性连接，孔位间距完全匹配原有设备的安装边界，改装时不需要额外改动X轴滑台的原有结构，

　　直接替换原有机架即可完成升级，大幅降低改装的加工与调试成本。机架侧面的定位销孔用于和X轴传动螺母座做定位配合，保证主轴中心与传动方向的垂直度，避免加工时出现Y向垂直度超差的问题。从安装边界来看，抱夹孔径适配市面主流的大直径风冷主轴，整体外形在X、Y、Z三个方向的尺寸都控制在原有机架的安装空间范围内，不会和设备的行程限位、拖链走线结构产生干涉。结构的壁厚做了针对性加强，尤其是抱夹部位的壁厚比原有结构提升近30%，在大切削量进给时可以更好地吸收切削振动，减少加工表面的振纹。上部预留的沉孔结构用于安装轴承限位组件，配合X轴的导向光轴可以提升滑动过程的稳定性，避免高速移动时机架出现俯仰晃动。在实际加工应用中，

　　这款升级机架可以让设备适配更高功率的主轴，拓展原有设备的加工材料范围，从原本只能加工亚克力、PCB板等软质材料，拓展到可以胜任软铝、硬木、工程塑料等材料的重切削加工，同时不需要改动设备的其他原有结构，改装成本远低于整体更换设备。结构的边角都做了应力释放的倒角处理，避免CNC加工后出现应力变形导致的孔位偏移，所有安装孔的位置公差都控制在±0.02mm范围内，保证装配后的配合精度。抱夹内孔的粗糙度要求控制在Ra1.6以内，保证和主轴外壳的接触面积，提升锁紧后的摩擦力，避免重切削时主轴出现打滑下移的问题。
