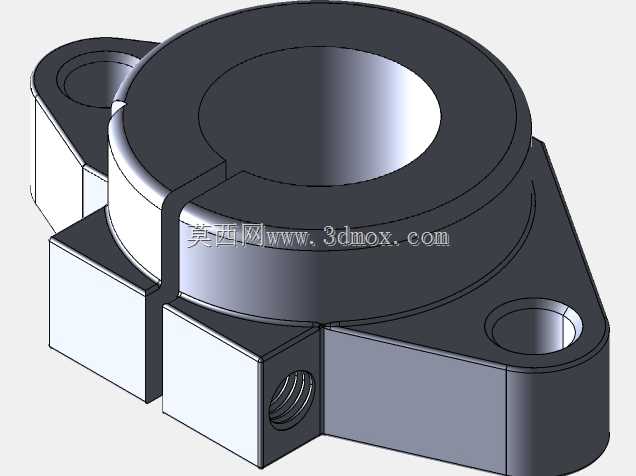

SHF16型切边法兰线性轴支撑固定座

　　这款SHF16规格的线性轴支撑件，是直线传动系统里应用极广的基础安装部件，日常在非标自动化输送线、精密检测工装、小型模组滑台、3D打印运动机构、电子元器件分拣设备的导向轴布设环节都能见到它的身影，核心作用是为直径16mm的光轴类线性导向件提供稳定的径向支撑与轴向定位，避免光轴在长行程往复运动中出现挠曲变形、径向跳动超差的问题，保障直线运动的同轴度与运行平顺性。从结构设计来看，它采用了切边法兰式的安装构型，主体支撑环为开口抱夹式结构，这种设计的优势十分突出：安装时不需要将光轴从端部逐段穿入支座，可直接在光轴的任意轴向位置完成定位锁紧，大幅降低长轴、多支撑点排布场景下的装配难度，尤其适合已经预装了其他功能部件的光轴加装支撑的工况。

　　支撑环的开口侧预留了锁紧螺纹孔，通过拧紧对应规格的内六角螺钉，即可让支撑环抱紧光轴外圆，抱紧力均匀分布在接触弧面上，不会出现局部应力集中划伤光轴表面的情况，锁紧后轴向定位可靠，能承受一定的轴向窜动载荷与径向负载。安装法兰部分采用了三角形切边构型，相比整圆形法兰，它的安装边界更紧凑，两个安装孔呈对角分布在支撑环两侧，可适配M5或M6规格的内六角圆柱头螺钉完成与安装基板的固定，切边结构能有效避让周边的走线槽、相邻安装部件，在狭小安装空间内的适配性更强。支撑环的内孔与光轴配合面做了适配公差设计，常规工况下选用H7级间隙配合即可满足滑动导向的支撑需求，如果需要更高的同轴度，也可根据实际装配要求调整配合公差，支撑座的底座部分做了加厚处理，

　　能提升整体的刚性，在承受较大径向负载时不会出现底座变形导致的轴系偏斜。在实际选型应用中，这类支撑座通常会成对或多组配合使用，根据光轴的总长度、运行负载、运动速度来确定支撑点的间距，当光轴长度超过直径的20倍时，就需要增设中间支撑来避免光轴下挠，这款支撑座的紧凑结构不会占用过多的安装空间，不会干涉滑台、运动载板的正常行程。它的材质常规选用铝合金或45号钢做表面发黑处理，铝合金款重量轻、防锈性好，适合对整机重量有要求的桌面级设备、便携检测设备，钢制款刚性更强，适合重载、高运行频率的工业自动化生产线场景。设计这类支撑件的时候，需要重点关注安装孔的中心距与支撑环内孔的同轴度，两个安装孔的中心连线需要与支撑环的轴线保持平行，

　　否则安装后会导致光轴出现别劲、运动阻力增大的问题，同时开口槽的宽度要控制在合理范围，既要保证锁紧时支撑环有足够的变形量抱紧光轴，又要避免开口过大导致支撑环刚性不足，在长期交变载荷下出现疲劳开裂。另外支撑座的底部安装面与支撑环内孔的垂直度也需要严格控制，否则锁紧后光轴会与安装面出现倾角，直接影响直线运动的精度，加速直线轴承或导向套的磨损。
