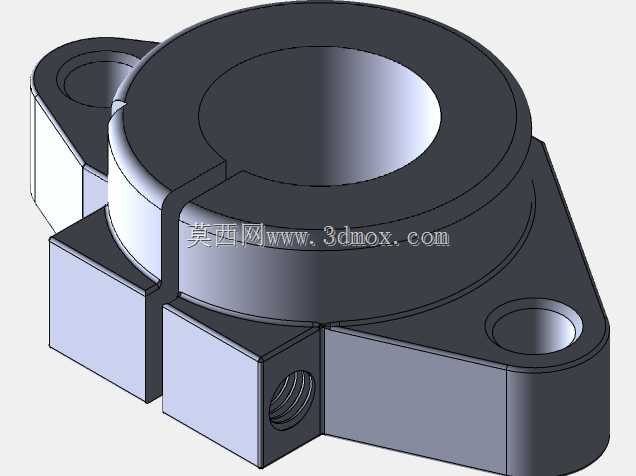

SF16开口型线性导向轴支撑固定座

　　做线性传动模组选型的时候，这类开口型轴支座是绕不开的基础支撑件，尤其在轻载滑动导向场景里，它的装调便利性比封闭式轴座高太多。很多做小型输送线、检测滑台、3D打印运动机构的结构工程师，在布置光轴导向的时候，不会优先选过盈配合的封闭支座，反而更倾向这种带侧锁紧螺纹孔的开口结构——毕竟现场装配的时候，光轴不需要从端部逐段穿入支座，只要把轴调整到预设高度和同轴度，拧紧侧面的锁紧螺丝就能完成抱紧固定，后期维护调整轴的轴向位置也不用拆解整条传动链，能省不少现场装调的工时。

　　从结构设计逻辑来看，这个支座的核心功能是给直径16mm的线性光轴提供径向支撑，同时抵消滑台运动带来的径向载荷，避免光轴长跨距布置出现的挠曲变形。主体的法兰安装面做了三角形布局，两个安装孔分别布置在支座主体的两侧，这种非对称的三角安装布局比圆形四孔法兰更省安装空间，尤其适合安装面局促的小型设备内部，两个安装孔的中心距经过匹配，能保证锁紧后支座不会出现偏转，支撑面的平面度公差控制在合理范围，安装后不会因为贴合面翘曲导致光轴别劲，增加滑动阻力。

　　支座的开口槽设计是整个结构的关键，槽宽的尺寸经过计算，既保证侧面锁紧螺丝拧紧时，内孔有足够的收缩量抱紧光轴，不会出现轴打滑窜动的情况，又不会因为收缩量过大导致内孔失圆，卡滞光轴上的直线轴承。侧面的螺纹孔是标准粗牙螺纹，适配常规的内六角紧定螺丝，锁紧时的压紧力均匀作用在开口两侧，不会出现单侧受力导致轴中心偏移的问题。内孔的直径公差按照滑动配合的要求设计，和光轴的间隙控制在合理范围，未锁紧状态下光轴可以顺畅滑动调整位置，锁紧后能提供足够的抱紧力，承受常规工况下的径向负载。

　　实际应用场景里，这类支座常成对使用，布置在光轴的两端作为固定支撑，长跨距布置的时候还可以在中间增加浮动支撑，进一步降低光轴的挠度。很多桌面型自动化设备、小型工装夹具的导向结构里，都能看到这类支座的应用，它不需要额外加工复杂的安装台阶，只要在安装基板上打两个对应位置的安装孔，用螺丝就能把支座固定在基板上，对安装面的加工精度要求不高，适配很多轻量化设备的设计需求。支座的整体外形没有多余的突出结构，所有棱角都做了倒角处理，装配的时候不会刮伤线束或者操作人员的手套，底部的支撑块高度经过匹配，保证光轴安装后中心高和配套的传动部件中心高一致，不需要额外增加调整垫片来凑中心高，减少装配时的选配工序。

　　建模的时候要特别注意开口槽的位置和内孔的同轴度，还有侧面螺纹孔和开口槽的相对位置，如果螺纹孔偏斜，锁紧的时候会导致开口两侧收缩量不一致，直接影响光轴的抱紧效果和直线度。两个安装孔的位置度也要控制好，不然现场安装的时候会出现孔位对不上的情况，需要重新扩孔调整，影响装配效率。
