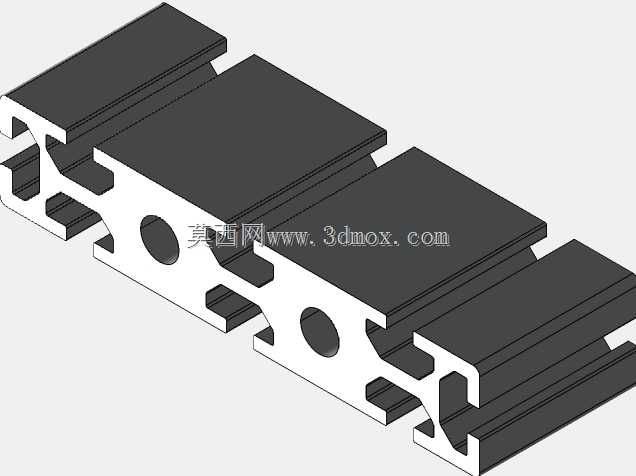

30150明矶款工业铝挤压型材截面结构

　　这款30系列宽面铝挤压型材，在自动化设备框架搭建场景中有着极高的适配性，日常做设备护网边框、小型输送线侧梁、桌面型工装台架主体时，选型优先级很高。从截面结构来看，型材单侧预留了双槽位的T型安装槽，槽口尺寸适配标准M6T型螺栓，安装时无需在型材端面攻丝，直接从槽道滑入螺栓即可锁紧配套连接件，装配效率比传统角铁焊接框架提升六成以上，后期调整工位布局时也能快速拆解重组，不会像焊接结构那样出现拆改即报废的问题。型材主体的壁厚控制在1.8mm，中间的两个圆形减重孔并非随意开设，是经过截面惯性矩核算后预留的，既可以降低整根型材的自重，又不会削弱纵向承重能力，单根一米长度的型材静态承重可达到85kg，完全满足轻型自动化设备的框架载荷要求。

　　设计时特意将型材的安装面做了0.2mm的平面度公差控制，拼接大尺寸面板时不会出现拼接缝隙不均的问题，两侧的凸缘结构刚好可以嵌装有机玻璃防护板或者钣金封板，封板安装后边缘和型材表面齐平，不会突出磕碰操作人员。在安装边界上，这款型材的截面外轮廓尺寸为30mm宽、150mm宽幅，拼接直角框架时配套使用30系列角槽连接件，外侧不会突出多余的连接结构，整组框架的外轮廓尺寸可以精准控制在设计值±0.3mm以内，做设备外罩时能完美匹配设备主体的安装位，不会出现干涉问题。型材的槽道内部做了圆角过渡处理，T型螺栓滑入时不会出现卡滞，反复拆装也不会磨损槽道内壁导致锁紧力下降。日常应用中，这款型材也常被用来做线性导轨的安装基座，

　　宽幅的平面可以直接锁附微型直线导轨，不需要额外加装安装垫板，减少了装配环节的零件数量，也降低了累计安装误差。做防静电工作台台面支撑时，型材的上平面可以直接铺设防静电胶皮，胶皮边缘可以压入侧面的槽道内，不需要额外打胶固定，后期更换胶皮也十分便捷。截面的加强筋布局是沿着受力方向排布的，当型材作为水平承重梁使用时，垂直方向的抗形变能力比同重量的矩形铝管高40%左右，长时间承重不会出现下弯变形的问题。型材两端的端面可以配套安装专用端盖，端盖卡入槽道后即可封闭截面端口，避免灰尘、切削液进入型材内部积留，也能防止安装调试时操作人员被型材端口的锐边划伤。
