80120重载工业铝挤压型材结构

　　80系列宽幅铝挤压型材在自动化产线重型机架、大型设备防护围挡、长跨度输送线支撑梁以及多工位装配工作台主框架中应用十分普遍，80mm乘120mm的截面规格兼顾了竖向承载刚度与横向抗弯能力，相比常规小规格型材，单根型材可跨越更大的支撑间距，减少中间立柱布置，为设备内部走线、运动机构运行预留出连续开阔空间。

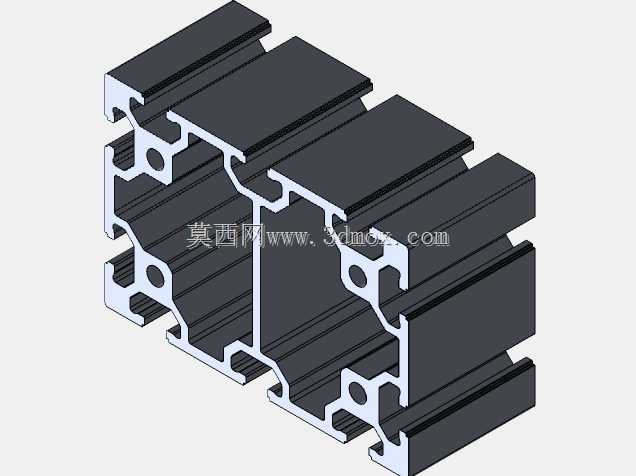

　　从截面结构来看，该型材沿长度方向等距布置多腔中空腔体，腔体之间通过加强筋连接，外壁预留标准T型槽，槽口尺寸适配通用工业铝型材紧固件，无需在型材表面额外钻孔攻丝，组装时可将T型螺栓沿槽道滑入任意位置，灵活调整横梁、安装板、防护门板、传感器支架的固定点位。型材两端可搭配对应规格的端面连接板，多根型材拼接时通过角件、内置连接件、弹性扣件完成锁紧，组装后的框架整体形变小，后期产线改造时可拆卸重复利用，避免焊接机架一次性成型后无法调整的弊端。

　　设计选型阶段，首先需要确认安装边界：型材截面宽度80mm、高度120mm，排布框架立柱时要预留槽口操作空间，相邻两根型材的槽道间距需匹配标准紧固件的安装扳手空间；长跨度梁使用时，要根据上部负载重量核算挠度，当支撑跨距超过两米时，可在型材中空腔体内穿入钢制加强衬条，进一步提升抗弯截面模量，避免输送线运行过程中梁体出现低频振动。型材外壁的多条T型槽同时承担附件安装与走线功能，传感器线缆、气管可直接嵌入槽道内，配合盖板完成走线遮蔽，让设备机架外观整洁，避免管线外露被运动部件剐蹭。

　　这类挤压型材的成型依赖连续挤出工艺，截面壁厚均匀过渡，转角处采用圆角设计减少挤压成型时的应力集中，型材表面经过阳极氧化处理，表层形成致密氧化膜，在车间潮湿环境、普通工业工况下具备良好的防锈能力，无需额外刷漆防腐。实际搭建设备时，底部可搭配脚轮或者可调脚座，通过端面攻丝或者槽内紧固件完成连接，整机移位或者水平调平都十分便捷；框架侧面可嵌入亚克力板、钣金门板或者铝塑板，组成封闭设备护罩，将传动机构、电气元件与外部操作区域隔离，既满足安全防护要求，也能降低设备运行产生的噪音向外扩散。

　　建模过程中需要完整还原每一处腔体轮廓、槽口卡扣细节以及端部安装孔位的匹配关系，保证后续出工程图时截面尺寸、槽道中心距、腔体壁厚都和实际量产型材一致，结构工程师调用模型时可直接完成机架拼接、干涉检查，不用反复测绘实物，大幅缩短非标设备的设计周期。
