2020铝型材直角角托架支撑固定件

　　这款角托架面向小型数控雕刻与龙门运动平台的型材框架搭建场景，核心作用是在两根正交布置的2020铝型材交接位置提供刚性补强，避免单纯依靠端面螺丝连接时出现的转角晃动、受力张开问题。桌面级3018 CNC路由器在铣削塑料、软铝或PCB过程中，主轴切削反力会持续传递到横梁与立柱连接处，若节点只靠型材槽内螺母锁紧，长期往复载荷下容易产生微滑移，最终表现为切痕振纹、坐标漂移和重复定位精度下降。该件把竖直立面、水平承托面和两侧斜向加强筋整合为一体，安装后相当于在角部形成一个封闭的三角传力路径：水平方向的切削分力经底板传入工作台型材，竖直方向的振动通过立板传递到立柱，斜筋则承担角部弯矩，减少薄板立面的悬臂变形。

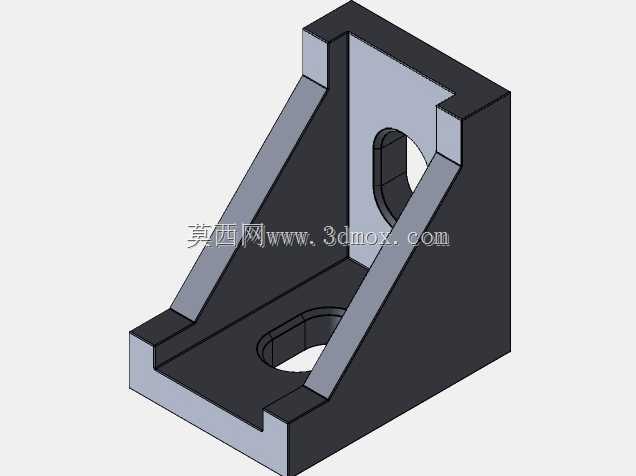

　　建模时先按常用2020工业铝挤压型材的槽宽、端面台阶和安装间隙确定卡口尺寸，托架两个外侧边做成与型材槽口匹配的卡位结构，装配时可先卡在型材棱边预定位，再从预留孔位锁紧紧固件，不必在狭小设备内部长时间手扶对孔。立板与底板上的开孔兼顾走线、减重和工具伸入空间，中间长圆形孔能够避让螺栓头，也可作为穿线或调节位置的观察口；两侧加强筋从角部内侧延伸至边缘，厚度按小型桌面设备常见载荷设置，既避免实体过重，也保证3D打印或外协加工时壁厚均匀。

　　外形边界围绕20系列型材的安装空间展开，底板和立板宽度与型材端面适配，突出高度控制在邻近滑块、拖链和主轴夹座不干涉的范围内。布置时需注意角件不能侵占直线导轨滑块行程，也不能与龙门板的锁紧螺母发生碰撞；若设备后侧预留维护空间较小，可优先利用中间孔位完成内六角扳手操作。托架本身并不承担主轴夹持功能，而是提高框架节点的角刚度，适合用在雕刻机机架、3D打印机龙门、小型工装台、检测支架和自动化料架转角处。对于需要频繁拆装的实验平台，这种一体化角件还能减少装配累积误差，使框架方直调整更直观。
