4560规格定制工业铝挤压截面结构

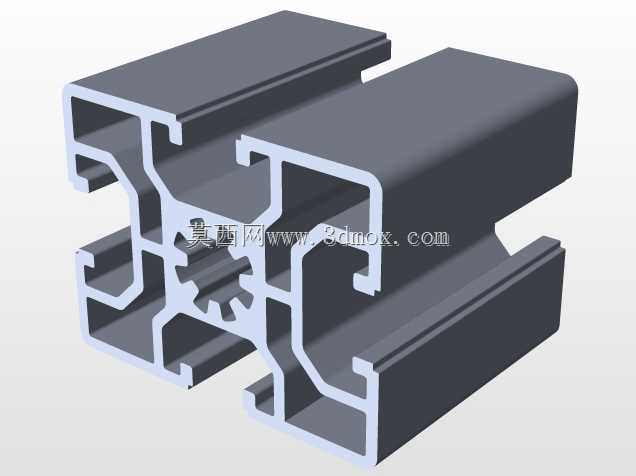

　　这款45mm×60mm截面的定制铝挤压型材，是针对非标自动化设备框架、通讯设备安装机架、小型输送线侧梁这类场景开发的专用截面，区别于常规欧标40系列、45系列通用铝型材，它的槽口布局、内部加强筋结构都是围绕特定安装需求做的优化。从截面结构来看，型材四周预留的安装槽兼容常规T型螺栓、弹片螺母的安装尺寸，不需要额外在型材表面打孔攻丝，组装机架时可以顺着槽道任意调整安装点位，适配不同尺寸的电气元件、传感器、护板的固定需求。内部的多腔加强筋设计，在同等米重的前提下，比同截面尺寸的单腔铝型材抗扭、抗弯性能提升近三成，做长度1.2米以内的悬臂安装结构时，负载端的形变量可以控制在0.2mm以内，满足视觉检测工位、小型移栽机构的安装精度要求。

　　设计这款截面的时候，特意调整了侧边槽的深度和槽口宽度，既可以卡入常规的工业铝型材专用密封条、透明亚克力护板，也能适配通讯设备常用的走线槽卡扣，不需要额外加装转接件，在做通讯基站内部设备安装架、车间小型设备的防护外框时，能减少组装的零件种类，降低装配工时。型材的安装边界也做了适配优化，两端做端盖安装的预留止口，拼接时配合专用角件可以实现90度快速拼接，不需要做复杂的铣削加工，现场组装时只需要内六角扳手就能完成整架搭建。中间预留的齿轮状安装孔位，是专门为集成走线、安装内置直线导轨做的设计，孔位内径适配常规的拖链固定座、微型导轨的安装螺丝，做小型线性模组的外框时，可以直接把导轨锁在型材内部，不需要额外加装安装垫板，缩小整个模组的外形尺寸。

　　这类定制挤压铝件相比通用铝型材，不需要在后期做大量的二次铣削、钻孔加工，原材料挤出成型后只需要做定尺切割、端面去毛刺就可以直接投入组装，对于批量做非标通讯设备机架、小型自动化设备的厂商来说，能大幅缩短生产周期，也避免了二次加工带来的形位公差问题。型材的壁厚控制在1.8mm到2.5mm之间，受力集中的角部位置做了加厚处理，非受力区域做了挖空减重，兼顾结构强度和轻量化要求，做便携式检测设备的外框架时，整体重量比用钢板焊接的框架轻60%以上，同时表面阳极氧化后耐磨、抗腐蚀性能满足车间生产环境、户外通讯基站的长期使用要求，不需要额外做表面喷涂处理。
