40×40规格角铝挤压型材结构设计

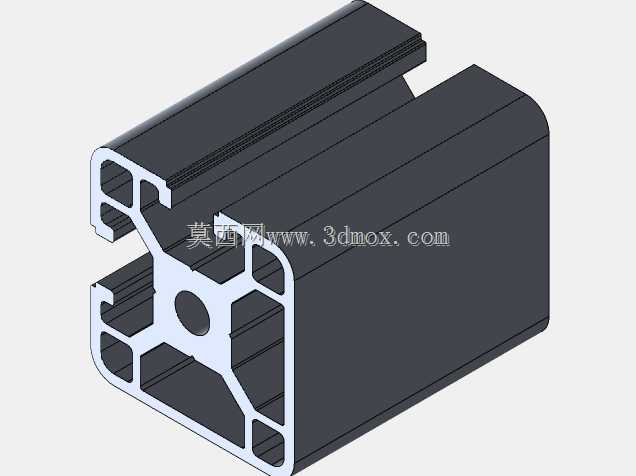

　　这款40mm×40mm规格的角铝挤压型材，在工业设备框架搭建场景中有着极高的适配性，日常做自动化设备外围防护栏、小型工作台支撑骨架、输送线侧边导向安装基座时，这类带标准槽位的挤压铝型材比传统焊接方管的装配效率高出数倍，后期调整工位布局时也无需切割破坏主体结构，仅通过标准紧固件就能完成拆装重组。从截面结构设计来看，型材外侧预留的通长T型槽是核心功能结构，槽口尺寸适配行业通用的T型螺栓、滑块螺母，安装时无需在型材本体上额外打孔攻丝，直接将紧固件卡入槽内滑动到指定位置就能锁紧固定，不管是安装有机玻璃防护板、传感器安装支架、走线槽还是气动元件固定座，都能快速完成定位。型材内部的多腔室加强筋布局是设计的关键考量，

　　在保证40×40mm外轮廓尺寸统一的前提下，通过合理分布筋位厚度，既控制了型材整体重量，又能满足常规静态支撑的抗弯、抗扭强度要求，中间预留的中心圆孔可用于穿设小口径气管、信号线缆，也能作为拼接时的定位销孔使用，提升长段型材拼接的同轴度。在安装边界上，这款型材的端面垂直度、槽位位置度都遵循行业通用公差标准，多根型材垂直拼接时，配合专用角码连接件可以做到接缝平整无明显错位，单根型材的标准长度适配常规工业框架的跨度需求，若需要更长跨度可通过专用对接件完成拼接，拼接处的强度可满足多数轻载设备的支撑要求。不同于等边角钢的焊接装配逻辑，这类挤压铝型材的表面自带氧化层，无需额外做防锈涂装处理，车间环境下长期使用也不会出现锈蚀掉漆的问题，

　　日常维护仅需擦拭表面灰尘即可。在做三维建模选型时，这类型材的截面轮廓需要精准还原槽口的倒角、筋位的过渡圆角，避免后续装配时出现标准件无法卡入槽位、连接件与型材本体干涉的问题，尤其是槽口的收口尺寸，直接决定了配套滑块螺母的装入顺畅度，建模时不能随意简化槽口的细节结构，否则会导致生成的工程图无法直接用于型材下料加工。实际应用中，这类型材也常被用于制作小型设备的机架底座、检测工位的工装支架，配合对应的端盖、脚轮、调节脚座等配件，可以快速搭建出完整的设备支撑结构，大幅缩短非标设备的设计与生产周期。
