1530T槽工业铝挤压型材结构设计

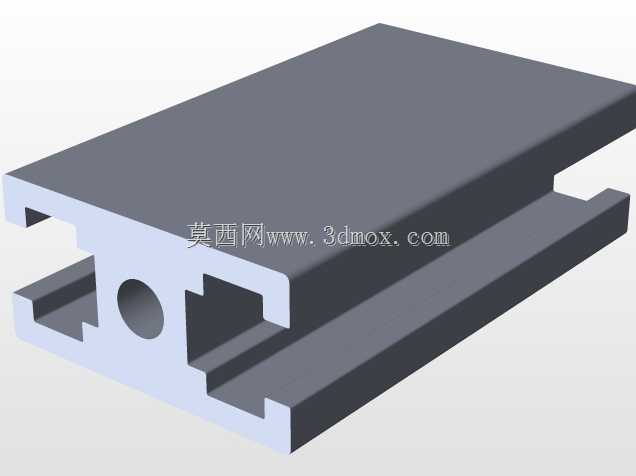

　　这款15mm×30mm截面的T槽铝挤压型材，是轻载工业框架搭建场景中应用频次极高的基础构件，日常在小型检测设备护罩、桌面式工装台架、电子生产线接驳导轨、传感器安装支架这类场景中，常作为主承力或辅助安装构件使用。从截面结构来看，型材采用对称式腔体设计，中部预留的圆形通孔既可以穿设低压线缆、气路细管，也能作为自攻螺丝的固定孔位，省去后期额外打孔的工序；上下两侧的T型槽道为标准工业铝型材槽宽，适配通用T型螺栓、弹片螺母，不需要在型材端面额外加工螺纹，安装时可沿槽道任意位置调整固定点，适配不同尺寸的外挂构件安装需求。设计阶段针对挤压工艺做了专门优化，所有壁厚保持均匀过渡，转角处均采用R角处理，既避免挤压成型时出现应力开裂、充模不满的缺陷，

　　也能减少后期阳极氧化处理时的积液问题，同时型材的安装基准面做了平面度公差控制，拼接时能保证框架的整体平面度，避免出现拼接缝隙不均、安装面翘曲的问题。在实际选型使用时，这款型材的安装边界需要重点注意：单根型材作为水平承重梁使用时，支撑跨距建议控制在600mm以内，避免长期承重出现下挠变形；垂直方向作为立柱使用时，单段长度不超过1200mm时可满足常规轻载框架的稳定性要求，若需要更高的支撑高度，可搭配内置的钢制加强衬套提升刚性。T槽的设计除了满足常规的螺栓固定需求，槽道内侧的卡位结构还能直接嵌入有机玻璃、亚克力板材作为防护挡板，不需要额外加装压条，能大幅缩短护罩类结构的装配周期。型材的非安装面做了自然氧化的表面处理，

　　具备基础的防腐蚀能力，在常规车间环境下使用不需要额外做表面防护，若应用在洁净室、食品加工场景，也可后续做硬质阳极氧化或者喷塑处理，提升表面耐磨性能与洁净度适配性。在三维建模过程中，这款型材的模型严格按照实际挤压截面尺寸绘制，所有槽道的倒角、腔体壁厚、安装孔位的尺寸都与实际量产型材保持一致，设计人员调用该模型进行框架设计时，可直接在装配环境中完成螺栓、螺母、外挂配件的虚拟装配，提前验证安装干涉问题，避免后期加工装配时出现尺寸不匹配的情况。另外型材端部的截面为标准平面，可直接搭配同系列的端盖、角码、连接块等标准配件，不需要对端面做二次铣削加工，能有效降低框架搭建的加工成本与装配工时。
