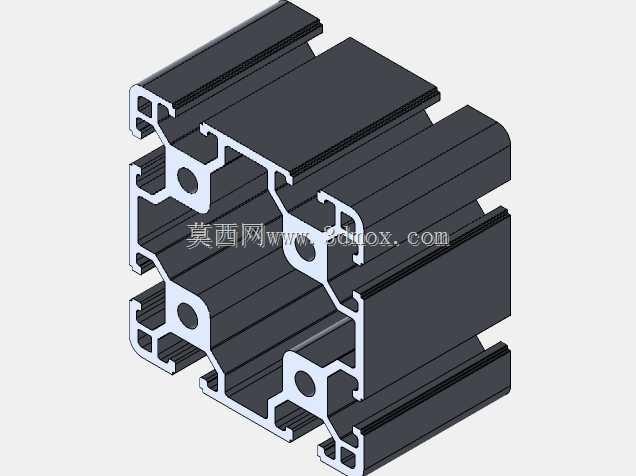

8080工业铝挤压型材结构设计

　　这款80mm×80mm规格的铝挤压型材，是重载型工业框架搭建场景里的常用构件，在自动化生产线主承重机架、大型检测设备支撑底座、重载物料周转台架、工业机器人外围安全防护栏主立柱这类对结构刚性要求较高的场景中应用广泛。从截面结构设计来看，型材四个主立面均预留了标准T型槽道，槽道尺寸适配行业通用的T型螺栓、滑块螺母等紧固件，无需在型材本体上额外打孔攻丝，就能快速完成相邻型材、安装面板、功能附件的连接固定，装配过程无焊接变形，后期调整改造时拆装效率远高于传统焊接钢结构。型材截面内部设置了多道加强筋结构，筋板的排布经过受力校核，在控制型材整体重量的前提下，大幅提升了截面的抗弯、抗扭截面模量，同等米重下的承载能力比同规格空心方管更优，

　　能有效降低长跨度机架的挠度变形量。型材的边角位置做了圆弧过渡处理，既避免了尖锐边角带来的装配划伤风险，也能在挤压生产过程中降低金属流动阻力，减少截面成型缺陷。在安装边界方面，这款型材的外接轮廓为标准正方形，端面连接时可搭配对应的角码、端面连接板实现90度直角拼接，也可通过专用角度连接件实现非垂直角度的框架搭建，槽道间距统一，适配市面上多数通用铝型材配件，不需要单独开模定制连接件，能大幅缩短设备框架的搭建周期。型材的中空内腔除了承担结构加强作用，还可以走设设备的气动管路、控制线缆，将管线隐藏在型材内部，既提升了设备整体的整洁度，也能避免管线外露被剐蹭损坏。在实际选型应用中，这款型材常作为主立柱搭配小规格铝型材做横梁、辅撑，

　　根据不同的承载需求，可通过调整型材的壁厚、内部筋板厚度来适配不同的载荷等级，挤压成型后的型材表面可做阳极氧化处理，提升表面耐磨、耐腐蚀性能，适配车间多油污、多粉尘的复杂工况，长期使用也不会出现表面锈蚀、涂层脱落的问题。
