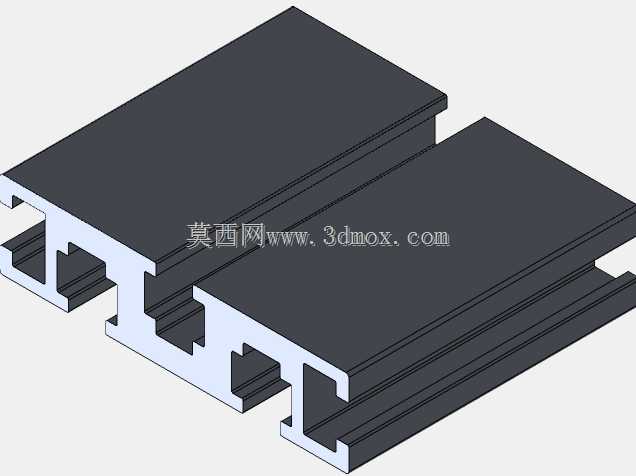

1560规格T型槽工业挤压铝型材结构

　　这款15mm×60mm截面的T型槽挤压铝型材，是数控雕刻机运动平台搭建中应用极广的基础结构件，在国内中小型广告雕刻机、木工雕刻机的横梁、工作台滑台装配场景中普及率很高。从结构设计逻辑来看，型材采用对称式T型槽布局，截面上下两侧均预留标准槽口，既可以作为滑台的安装基准面，也能通过T型螺栓快速固定导轨、拖链、工件夹具等附属部件，无需额外在型材本体上打孔攻丝，大幅降低现场装配的加工工作量。型材的壁厚设计经过实际载荷验证，在常规1325型号雕刻机的Y轴滑台应用场景中，搭配对应规格的线性导轨使用时，能够承受主轴高速切削产生的径向振动，不会出现明显的形变影响加工精度。截面的空腔结构在保证结构刚性的前提下，尽可能降低了型材自身重量，

　　减少滑台运动时的惯量负载，对提升伺服电机的响应速度有正向作用。安装边界方面，这款型材的槽口尺寸适配国标通用T型螺母，相邻型材拼接时可以使用专用角件直接连接，不需要做复杂的切角加工，设备改造时的互换性很强。在实际设备维护场景中，这种标准化的挤压型材如果出现局部磨损，不需要整体更换机架，只需要拆解对应段的型材即可完成替换，能有效降低设备的运维成本。除了雕刻机本体结构搭建，这款型材也常被用于小型自动化设备的机架、检测设备的工作台框架搭建，凭借统一的槽口标准，可以快速搭建出不同尺寸的设备框架，适配不同的生产工位需求。型材的挤压成型工艺保证了截面尺寸的一致性，长度方向的直线度公差满足线性导轨的安装基准要求，不需要后续额外的校直加工就能直接装配使用，对于设备组装厂来说，能有效缩短生产装配周期。
