CNC G0704设备用多槽传动皮带轮结构

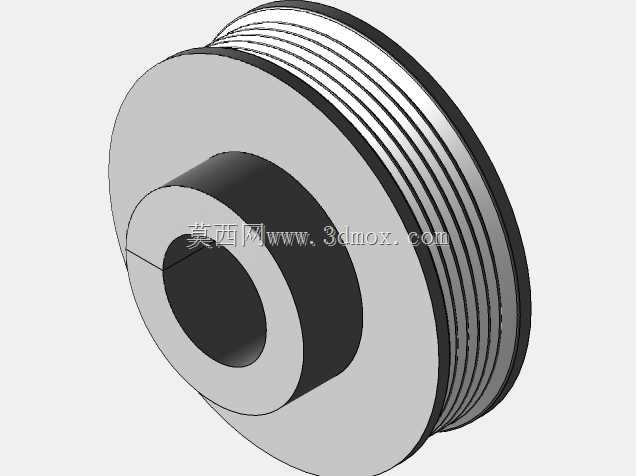

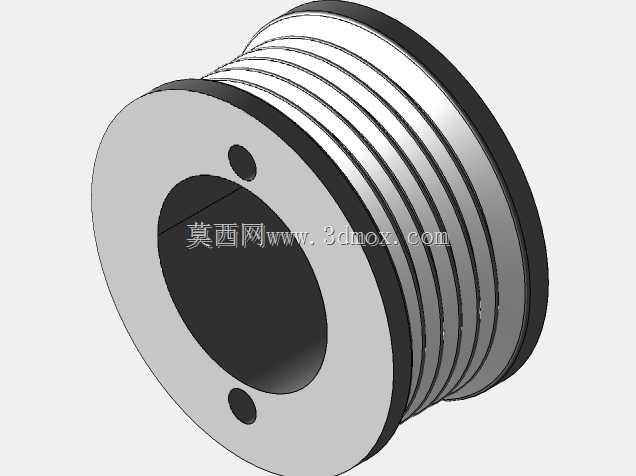

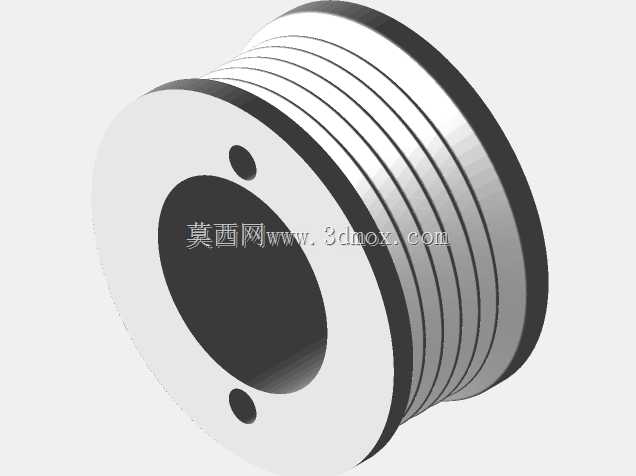

　　这款多槽皮带轮主要适配小型CNC G0704磨床的主轴传动系统，在设备的动力传递链路中承担核心的转速匹配与扭矩传输作用，日常运行时配合多楔带完成电机端到主轴端的动力传导，相比单槽皮带轮，多槽结构的接触面积更大，传动过程中打滑率更低，高速运转时的振动幅度也能得到有效控制，适配磨床加工时需要的稳定转速输出要求。从结构设计来看，轮体采用中心通孔加双定位销孔的安装形式，中心大孔直接与主轴轴径配合，两个对称分布的销孔用于传递扭矩，避免皮带轮与主轴之间出现相对转动，安装时不需要额外加工复杂的键槽结构，装配工序更简单，也能降低主轴轴端的加工应力集中风险。轮缘部分的多道楔形槽严格匹配对应规格多楔带的齿形参数，槽深、槽角以及槽间距都经过实际运行验证，

　　能保证皮带嵌入后贴合紧密，不会出现运行中皮带脱槽、偏磨的问题，轮体两侧的挡边高度略高于槽顶，能够对皮带形成轴向限位，即使设备启停瞬间有轻微的轴向窜动，也能保证皮带始终处于槽位内。设计时充分考虑了磨床的安装空间边界，轮体的总宽度、外径尺寸都严格适配G0704原有传动舱的内部空间，更换时不需要对周边的防护罩、电机安装座进行额外改造，直接替换原有磨损的皮带轮即可完成装配。轮体的壁厚分布经过受力优化，中心轮毂部分厚度更大，能够承受主轴传递的交变扭矩，轮缘部分在保证槽体结构强度的前提下控制了整体重量，降低了高速旋转时的转动惯量，设备启停时的响应速度更快，也能减少电机的启动负载。实际使用场景中，这类皮带轮除了适配CNC G0704磨床，

　　也可用于同规格的小型台式铣床、钻床的传动系统改造，只要轴径、槽型参数匹配，就能实现稳定的动力传递，日常维护时只需要定期检查槽面的磨损情况，及时调整皮带张紧度，就能保证较长的使用寿命。建模过程中对安装孔的位置度、槽面的同轴度都做了公差约束，完全符合机械加工的实际精度要求，导出的模型可直接用于加工前的结构校核、装配干涉检查，也能作为同类传动部件设计的参考原型，帮助结构设计人员快速完成同类型皮带轮的参数化改型，减少重复建模的工作量。
