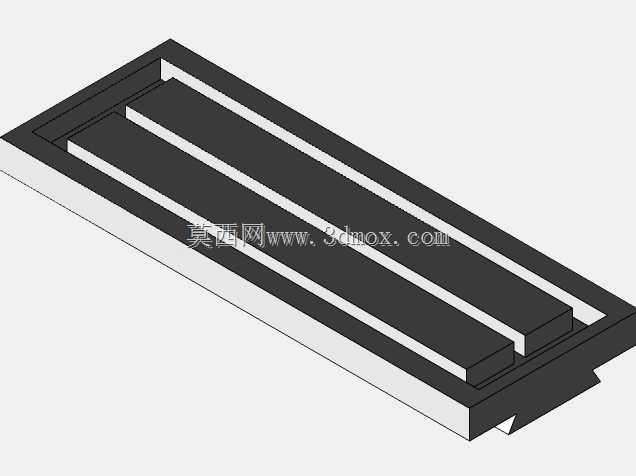

G0704机床配套滑动工作台槽板结构

　　该结构属于小型台式铣床的工作台配套槽板组件，主要应用于桌面级加工设备的工件装夹基准搭建场景，在小尺寸零件铣削、钻孔、轻量切削作业中承担装夹载体的核心作用。从实际使用场景来看，这类槽板多配套G0704系列小型台式铣床使用，安装在机床滑台上方，通过自身的平行槽结构为台钳、工件压板、分度头等装夹附件提供固定基准，替代原工作台面的T型槽功能，在原有工作台面磨损、装夹行程不足或者需要拓展装夹点位时作为替换或附加结构使用。从功能特性上看，该槽板采用平行双通槽设计，槽体沿工作台长度方向贯通，可实现装夹附件沿行程方向的任意位置固定，槽体边缘做了直角限位设计，能够保证装夹时的定位基准与机床X轴进给方向平行，减少装夹找正的时间消耗；

　　槽板整体采用框式加强结构，外围边框厚度大于槽间分隔筋，在降低整体重量的同时保证了台面的平面刚度，避免切削受力时出现台面凹陷变形，影响加工精度。设计思路上，该结构优先匹配G0704机床的原有安装边界，底部的定位凸台与原工作台的安装凹槽完全契合，安装时无需额外打孔改造，直接通过原有工作台的压紧螺栓即可完成固定；槽体的宽度尺寸适配通用型机床压板的T型螺栓规格，槽间间距参考了常用台钳的安装孔距，能够直接适配市面上多数小型机用台钳的安装需求，无需额外制作转接板。从安装边界来看，槽板整体长宽尺寸与原G0704工作台面完全一致，安装后不会超出机床原有滑台的行程范围，不会干涉X、Y轴的进给限位，槽体深度满足M8、M10规格T型螺栓的沉入深度要求，

　　螺栓装入后不会高出槽板上平面，避免放置工件时出现干涉；槽板上平面的平面度公差控制在0.05mm每百毫米范围内，能够满足小型零件精加工的装夹基准要求，边框外侧的倒角设计避免了安装时与机床护罩、导轨防尘结构产生剐蹭。在实际加工应用中，这类槽板还可以配合行程挡块使用，将挡块嵌入槽内固定后，可实现批量零件加工时的行程限位，减少重复对刀的工作量，槽体的贯通设计也方便清理切削过程中落入槽内的金属切屑，不会出现切屑卡滞影响装夹的问题。
