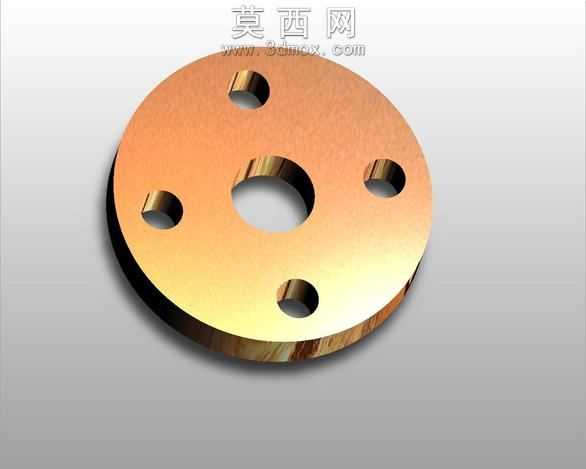

DN20PN10德标平焊法兰盘三维设计

本作品为DN20公称通径、PN10公称压力的德标法兰三维参数化模型，建模过程严格遵循DIN2576、EN1092-1标准尺寸规范，采用主流三维机械设计软件完成全参数化构建，所有特征尺寸均可通过参数表直接驱动修改，适配不同规格的同系列法兰快速衍生设计。建模阶段首先以法兰端面为草图基准面，绘制法兰外圆、中心内孔、螺栓孔分布圆的基础轮廓，通过拉伸凸台命令生成法兰盘的基础实体，随后对螺栓孔、中心通孔执行拉伸切除操作，精准控制各孔位的直径、位置度公差，螺栓孔沿圆周方向均匀分布，完全符合标准规定的孔位排布要求。模型对法兰的密封面、倒角、过渡圆角等细节特征做了完整还原，密封面的平面度、粗糙度通过渲染材质的参数设置做了模拟呈现，整体采用碳钢材质的哑光金属质感渲染，还原了工业法兰的真实外观质感，模型无多余碎面、重叠特征，几何拓扑结构规整，可直接用于装配体的管道连接模拟、工程图导出、有限元受力分析等场景。设计过程中重点考量了法兰的装配适配性，中心通孔尺寸适配DN20通径的管道外径，螺栓孔间距、孔径完全匹配PN10压力等级的配套螺栓规格，法兰厚度、外圆尺寸严格对照标准数值设定，保证模型与实际工业生产的法兰零件尺寸完全一致，可直接用于管道系统的三维布局设计、装配干涉检查，也可作为教学案例用于机械零件测绘、标准件建模的实训演示，帮助学习者掌握法兰类标准件的建模逻辑、标准查阅方法以及工业管道连接件的设计要点。
