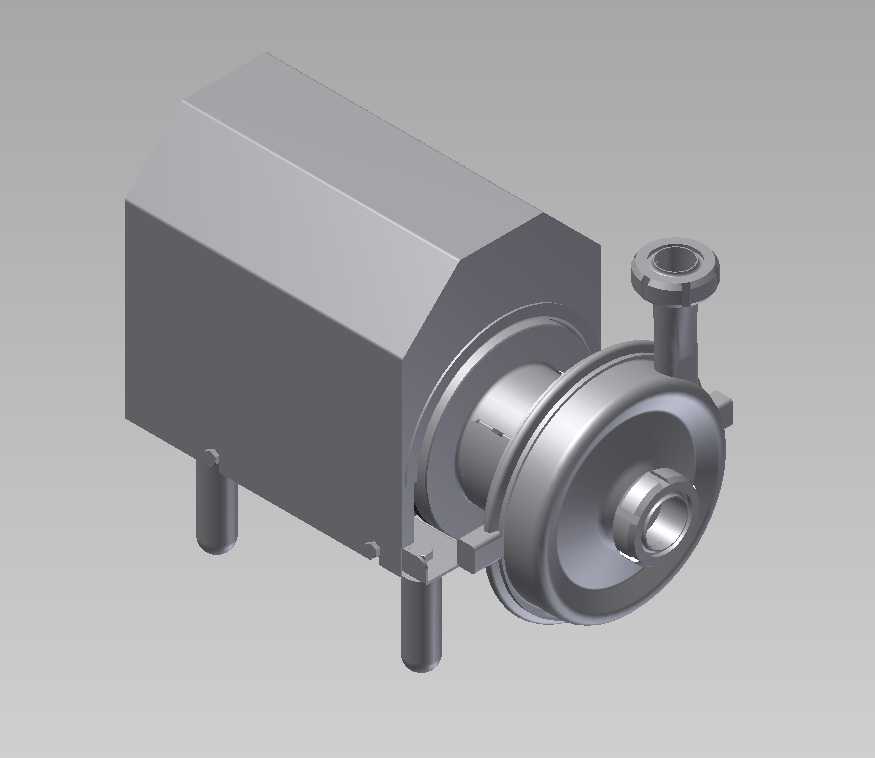

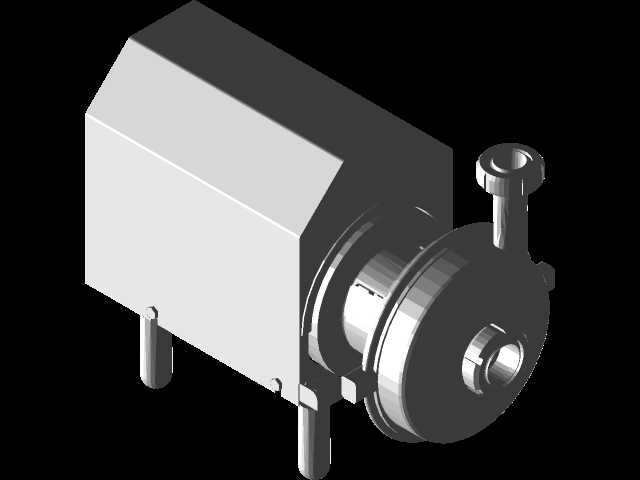

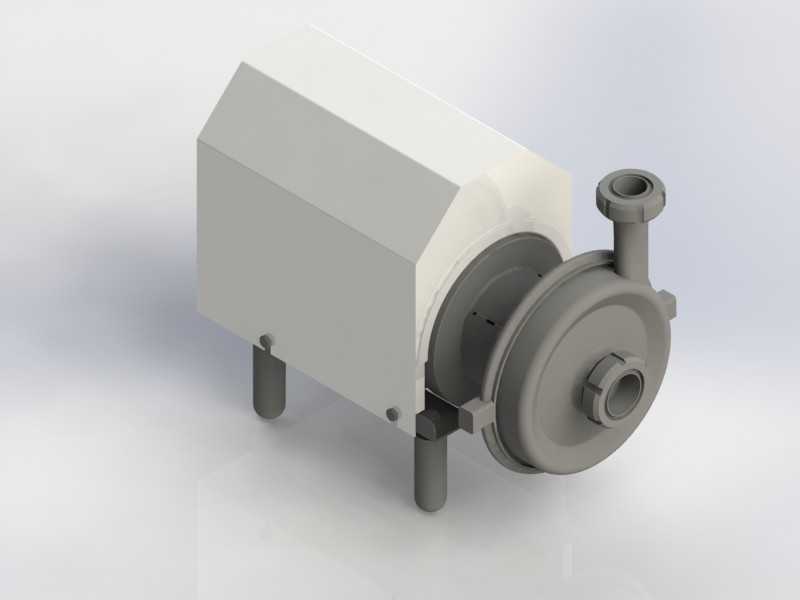

卧式单级离心水泵三维结构设计

　　这款卧式离心泵的三维建模过程中，首先要考虑的是其在民用供水、工业循环水系统、中小型给排水场景里的实际安装适配性，很多现场安装时出现的偏心、管路对接错位问题，本质是建模阶段没把安装边界尺寸卡准。从结构来看，动力端采用标准卧式电机直联悬臂式结构，省去了中间联轴器的冗余传动环节，整体轴向尺寸更紧凑，对于安装空间局促的楼宇供水泵房、小型加工车间循环水站来说，这种直联结构能减少至少30%的横向安装占地，同时降低传动环节的对中调校工作量。泵体过流部分采用后开式结构设计，叶轮为闭式离心结构，流道做了顺滑过渡处理，建模时特意把叶轮入口的密封环配合间隙控制在合理范围，既避免运转时的摩擦卡滞，又能减少容积损失，提升输送效率。

　　进出口法兰的位置采用径向垂直向上的布置方式，入口为轴向水平接入，出口垂直向上，这种管路走向适配绝大多数现场的管路排布逻辑，不用额外加装弯头调整方向，能减少管路阻力损失。建模时对安装支脚的定位尺寸做了严格约束，两个支脚的螺栓孔中心距、支脚底面到泵轴中心的高度尺寸都按照通用安装规范设定，现场安装时可以直接匹配标准槽钢基座，不用额外做转接支架。泵体与电机的连接法兰采用止口定位结构，建模时预留了密封件的安装槽位，装配时能保证泵轴与电机输出轴的同轴度，避免运转时出现振动偏大、密封件过早磨损的问题。机械密封腔的结构尺寸按照标准集装式密封的安装尺寸设计，后期维护更换密封件时不用拆解整个泵体和管路，只需要拆开电机与泵体的连接螺栓就能完成密封更换，

　　大幅降低现场维护的工作量。从功能特性来看，这款泵主要用于输送清水或者物理化学性质与水相近的无固体颗粒介质，在设计转速下能稳定提供对应的扬程和流量，适合中小型供水系统、冷却循环系统、给排水系统的流体输送需求。建模过程中对所有转动部件的动平衡避让空间做了校验，叶轮转动时和泵壳、密封环之间的间隙均匀，不会出现运转干涉的问题。泵壳的壁厚按照常规承压要求做了等强度设计，高压区域的壁厚适当加厚，低压区域在保证刚性的前提下做了减薄处理，既满足承压强度要求，又能控制整体重量。进出口法兰的螺栓孔分布、密封面尺寸都符合通用管路法兰标准，对接管路时可以直接匹配标准垫片和紧固件，不用单独定制法兰连接件。电机端的接线盒位置预留了足够的接线操作空间，

　　现场接线时不用额外调整电机角度，接线完成后线缆的弯曲半径也能满足规范要求。整体外形的拐角处都做了圆角过渡处理，避免铸造或者加工时出现应力集中问题，同时也能减少运转时的流体噪声。在做装配校验的时候，特意模拟了现场安装的全流程，从基座定位、泵体落位、螺栓紧固到管路对接的每一个环节都做了干涉检查，确保所有安装操作都有足够的操作空间，不会出现工具无法伸入、螺栓无法紧固的问题。对于日常维护需要拆解的部位，比如叶轮锁紧螺母、密封压盖螺栓，都预留了足够的扳手操作空间，维护时不用拆除周边的管路或者其他附属部件就能完成操作。泵体底部预留了泄放螺塞的安装位置，设备长期停机或者检修时可以完全排净泵腔内的存液，避免冬季冻裂泵体或者残留介质腐蚀流道。
