DN15规格PN10压力等级法兰连接件

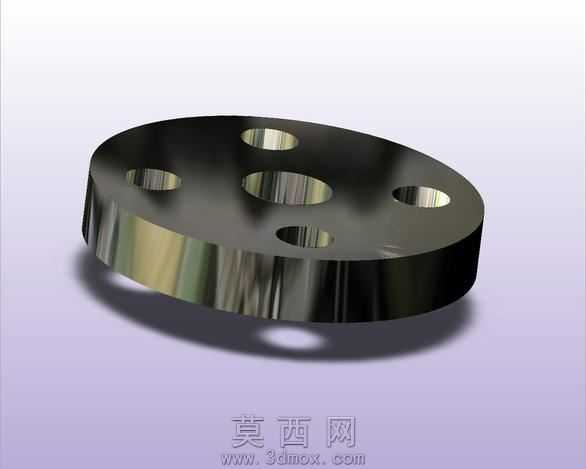

本模型为DN15公称通径、PN10公称压力的板式平焊法兰三维模型，建模过程严格遵循DIN2576与EN1092-1标准的尺寸规范，首先在三维建模环境中绘制法兰的基准截面轮廓，以中心轴线为旋转轴生成法兰的圆盘基体，保证法兰整体厚度、外圆直径的尺寸精度完全符合标准要求。随后进行螺栓孔与中心流通孔的特征创建，中心通孔按照DN15通径的标准尺寸拉伸切除，保证流通截面的尺寸公差符合管路连接的通流要求；沿法兰盘圆周均匀分布的四个螺栓安装孔，采用圆周阵列特征完成创建，严格保证孔位的分度圆直径、孔自身直径以及各孔之间的角度公差，确保实际安装时螺栓可顺利穿入完成对接。建模完成后对模型进行材质与渲染处理，赋予模型碳钢材质属性，调整金属材质的粗糙度、反光度参数，还原钢制法兰的真实金属质感，通过环境光影的调整，清晰呈现法兰的端面平整度、孔位边缘的倒角细节，让模型的结构特征直观可辨。从结构设计来看，该法兰属于板式平焊结构，整体为圆盘式造型，中心大孔用于对接管道实现介质流通，周边均匀排布的螺栓孔用于穿入紧固螺栓，实现两片法兰之间的压紧密封，法兰端面的平整性设计可配合密封垫片完成管路的静密封，满足PN10压力等级下的管路连接密封要求，适用于低压给排水、普通工业流体输送等管路系统的连接场景。建模过程中对所有锐边进行了微小圆角处理，还原实际机加工法兰的工艺特征，避免模型出现不符合实际加工的尖锐棱角，同时对所有特征进行参数化关联，若需调整通径、压力等级对应的尺寸参数，可直接修改对应特征参数快速生成同系列不同规格的法兰模型，大幅提升同类型标准件的建模效率。模型的结构完全匹配实际工业法兰的形态，无多余的冗余特征，也无关键结构的缺失，可用于管路系统的装配模拟、工程教学演示、标准件库搭建等场景，能够直观展示该规格法兰的外形结构与安装对接逻辑。
