耐腐蚀气动隔膜式酸碱输送泵结构

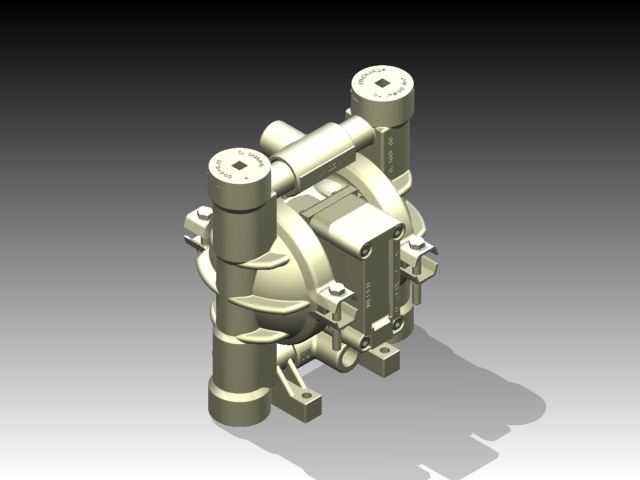

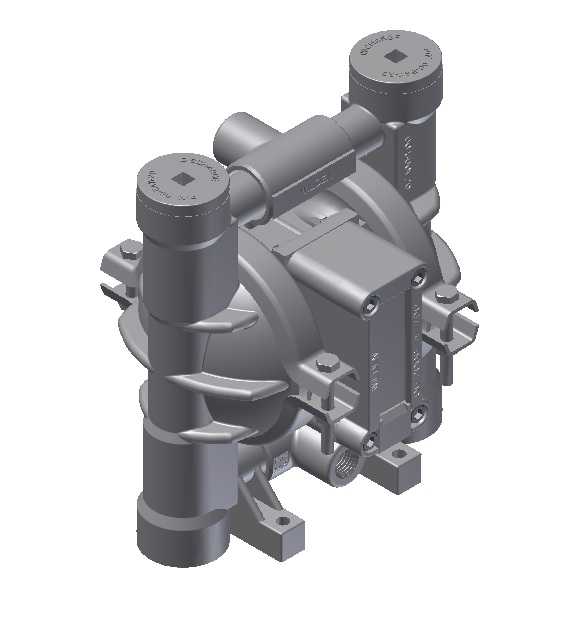

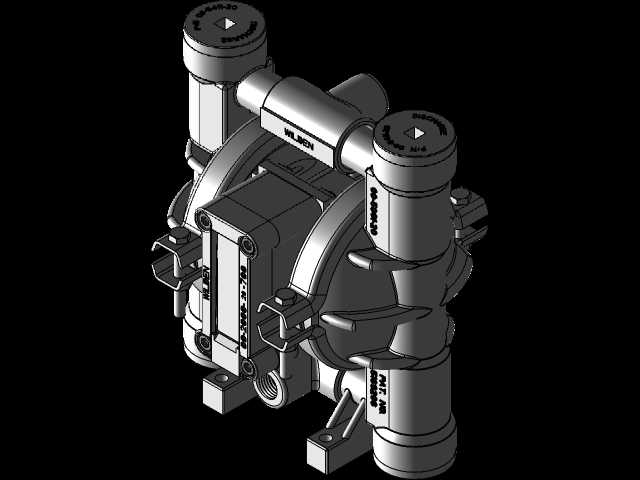

　　这款隔膜泵的结构设计完全围绕强腐蚀介质输送场景展开，在化工配料、电镀生产线、废水处理站的药剂投加环节，这类设备需要长期接触苏打溶液、稀酸、腐蚀性浆料，常规离心泵的机械密封结构很容易因为介质腐蚀出现泄漏，而气动隔膜泵依靠隔膜往复运动形成腔室容积变化完成介质抽吸与排出，过流部件没有动密封点，从根源上避免了腐蚀介质泄漏的风险。从三维模型的结构细节来看，整体采用对称式双腔布局，两侧的隔膜室通过中间的气阀分配结构连接，压缩空气从顶部进气口进入后，气阀会自动切换气流方向，推动两侧隔膜交替做往复运动，当一侧隔膜向内收缩时，对应腔室容积减小，内部压力升高，推开出口侧的球阀排出介质，另一侧隔膜向外扩张时腔室容积增大形成负压，

　　吸开入口侧的球阀将介质吸入腔室，两个腔室交替工作就能实现连续稳定的介质输送，不需要灌泵引水，自吸能力可以满足低位槽罐的介质抽吸需求。安装层面，模型底部预留了带安装孔的支脚结构，支脚的安装孔位间距、孔径都做了标准化设计，既可以直接通过膨胀螺栓固定在混凝土基础平台上，也可以搭配减震脚垫安装在移动推车的机架上，适配固定工位和临时转用的不同安装需求；设备的进出口采用内螺纹连接结构，接口位置分别布置在泵体的上下侧，管路对接时不需要额外做变向调整，进出口的通径匹配常规化工管路的标准管径，现场配管时可以直接对接同规格的耐腐蚀管道，减少非标转接件的使用。过流部件的结构设计充分考虑了耐腐蚀需求，泵体、隔膜压盖、阀球、阀座的接触面都做了平整化处理，

　　没有容易积存介质的死角，避免腐蚀性介质长期残留造成局部腐蚀，隔膜采用夹布增强结构，边缘通过压盖均匀压紧在泵体的密封面上，压紧力分布均匀，不会出现局部应力过大导致隔膜提前破损的问题，气阀部分的结构做了独立隔腔设计，压缩空气通道和介质腔完全隔离，不会出现介质串入气路造成气阀卡滞的问题。在实际使用场景中，这类泵可以输送含细小固体颗粒的腐蚀性浆料，不像离心泵那样叶轮会被颗粒磨损，也不需要电机驱动，在有防爆要求的化工车间、易燃易爆介质输送场景下，依靠压缩空气驱动没有电气触点，完全满足防爆区域的使用要求；泵的出口压力可以通过进气压力调节，输送过程中如果出口管路被堵死，泵会自动停机保压，不会出现超压损坏管路或者烧毁驱动部件的问题，

　　相比电动输送设备的过载保护结构更简单可靠。从建模细节来看，所有连接螺栓的位置、阀盖的压紧结构、气路接口的位置都做了1:1还原，结构工程师在做生产线流体系统布局时，可以直接调用这个模型做管路干涉检查，核对安装空间尺寸，不需要再重新测绘建模；设备的整体宽度、高度、进出口的中心距都符合同规格气动隔膜泵的通用尺寸边界，替换现有生产线的老旧设备时，可以直接匹配原有管路的安装位置，不需要重新改动管路和基础，大幅降低设备更换的施工成本。日常维护层面，模型上可以清晰看到隔膜压盖、阀盖的螺栓连接结构，更换易损件时只需要拆开对应位置的螺栓，就能更换隔膜、阀球、阀座这些易损部件，不需要将整台泵从管路上拆下来，维护操作的空间预留充足，现场运维人员用常规扳手就能完成维护作业，不需要专用工具。
