FPV穿越机用1404规格无刷电机结构设计

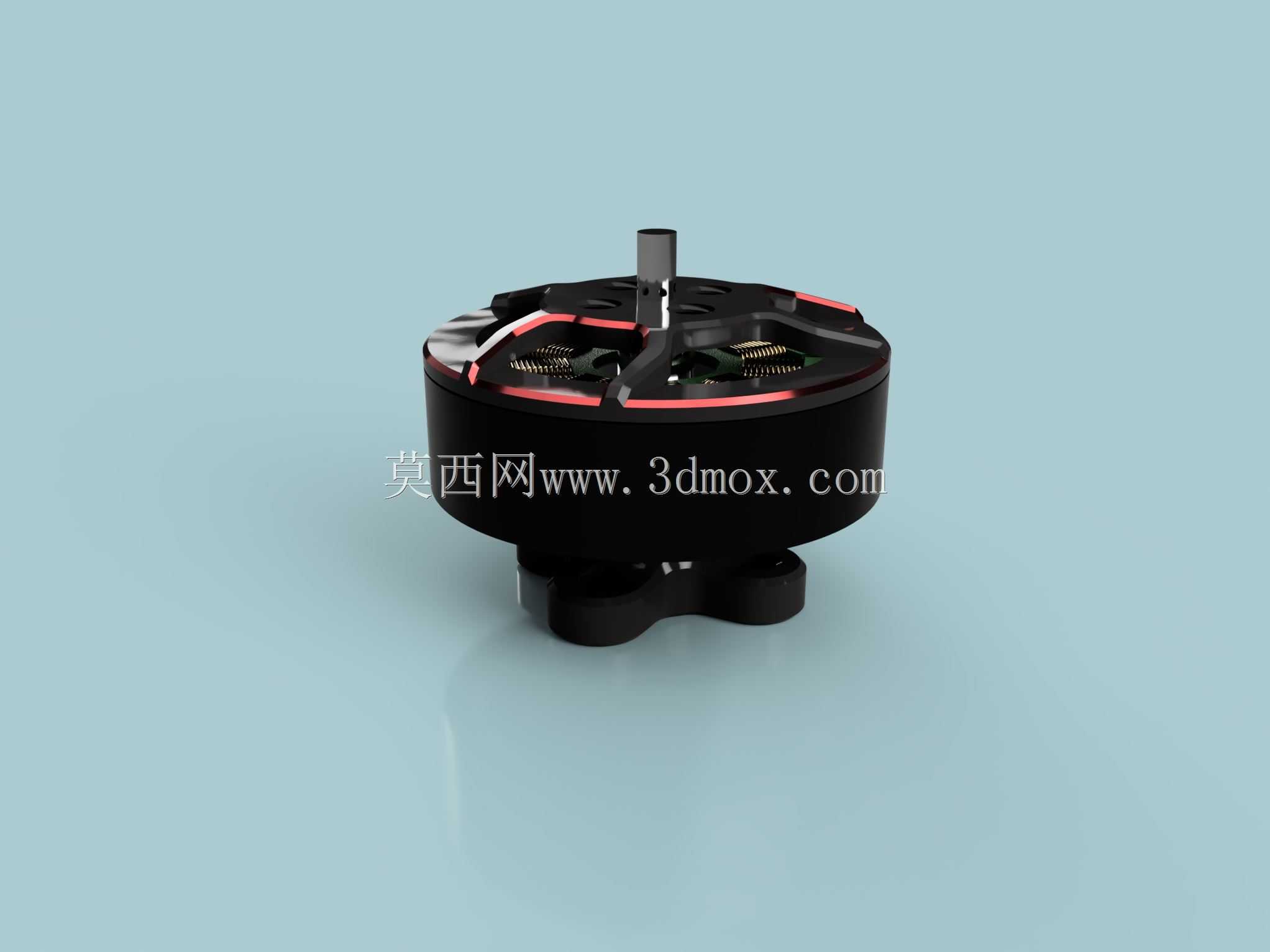

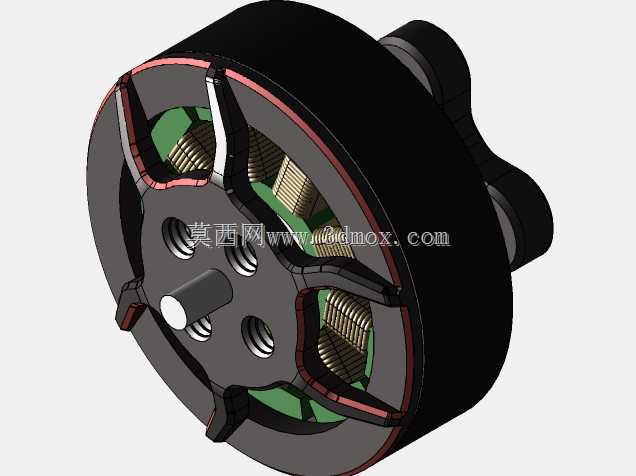

　　这款1404规格的航模动力部件，主要面向小尺寸FPV穿越机、微型多旋翼航拍飞行器的动力输出场景，在整机动力链路中承担将电能转化为旋转机械能、直接驱动螺旋桨产生拉力的核心作用，适配2.5寸至3寸桨叶的轻量化穿越机架，是微型航模动力系统里的核心执行部件。从结构拆分来看，整体采用分体式设计逻辑，分为钟形外转子壳体与内置定子组件两大独立模块，这种拆分结构既方便生产阶段的绕组绕制、磁钢粘贴工序，也便于后期维修时单独更换损坏的定子或转子部分，降低整机维护成本。外转子部分采用钟形薄壁壳体设计，壳体侧壁内嵌多片径向充磁的钕铁硼磁钢，磁钢与壳体内壁采用过盈配合加耐高温胶接的双重固定方式，可承受高转速下的离心力作用，避免磁钢在极限工况下脱落；

　　壳体顶部预留标准直径的输出轴，轴端做铣扁处理，搭配桨座使用时可有效传递扭矩，避免螺旋桨高速旋转时出现打滑空转的问题，输出轴与壳体的同轴度控制在0.02mm以内，可大幅降低高转速下的径向跳动量，减少整机飞行时的振动传导。定子组件部分采用多槽集中绕组设计，硅钢片叠压的定子铁芯通过过盈配合固定在中空的定子基座上，基座底部预留三个呈120度均匀分布的安装孔，安装孔位的中心距匹配主流微型穿越机的机臂安装端尺寸，安装时可直接通过M2螺丝固定在碳纤机臂上，安装面做平面度处理，确保固定后电机轴线与机臂平面保持垂直，避免出现拉力方向偏移影响飞行姿态的问题。设计阶段针对微型航模的轻量化需求做了结构优化，壳体与基座均采用高强度铝合金材质，

　　在保证结构强度的前提下尽可能削减非受力区域的壁厚，整体重量控制在同规格电机的较低水平，不会给微型机架带来额外的负载负担。绕组部分采用多股细漆包线并绕的方式，兼顾低内阻与大电流通过能力，可适配2-4S锂电池的供电范围，在不同KV值的参数调校下，可满足竞速飞行、花飞动作、慢速航拍等不同使用场景的动力需求。定子与转子之间的气隙控制在0.15mm至0.2mm之间，既保证磁路的高效耦合，也避免加工公差导致的定转子扫膛问题，输出轴与定子基座之间采用双微型轴承支撑，可承受螺旋桨旋转时产生的径向与轴向载荷，延长部件的连续工作寿命。在实际装机使用时，需要注意安装面的平整度，若机臂安装面存在碳纤切割残留的毛刺，需要打磨平整后再固定电机，避免电机基座受力变形导致轴承偏磨；接线时需要注意三相线的相序，若出现转向反向的问题，任意调换两根三相线的接线顺序即可修正转向，搭配对应规格的电调完成校准后即可正常驱动螺旋桨输出拉力。
