穿越机用20x20规格迷你电调结构设计

　　这款20x20规格的电子调速器，是针对小型穿越机装机需求开发的紧凑型动力控制部件，核心作用是接收飞控输出的油门信号，将动力电池的直流电转换为适配无刷电机的三相交流电，精准控制电机转速，为飞行器提供稳定的动力输出支撑。从实际装机场景来看，这类小尺寸电调主要适配2.5寸至3寸轴距的牙签机、涵道机，以及部分轻量化的花飞机型，这类机型普遍对机架内部的安装空间有极高要求，过大的电调会挤占飞控、图传、摄像头的安装位置，甚至改变整机重心分布影响飞行手感。

　　设计层面首先锁定了20x20mm的标准安装孔距，这是当前小型航模飞塔系统的通用安装边界，四个安装孔的位置严格对齐行业通用的M2螺丝安装规范，孔位公差控制在0.1mm以内，既可以单独安装在机架预留的电调仓位，也可以和同规格的飞控、图传板堆叠组成飞塔，减少布线长度的同时降低整机装配复杂度。板体外形做了圆角处理，避免尖锐边角在装机过程中刮蹭线材绝缘层，边缘预留的焊盘位置经过优化，电源输入焊盘、电机输出焊盘、信号焊盘分别排布在板边的不同区域，焊接时不会出现相邻焊盘短路的问题，焊盘尺寸做了加大处理，适配18AWG至22AWG的常用航模线材，降低新手焊接的操作难度。

　　板载的功率器件排布充分考虑了散热需求，MOS管均匀分布在PCB板的两侧区域，飞行过程中产生的气流可以直接带走器件工作产生的热量，不需要额外加装散热片就能满足持续大油门输出的散热要求，避免长时间飞行出现过热降频的问题。板体厚度控制在3mm以内，堆叠安装时不会占用过多的垂直空间，给上层的飞控和接收机留出足够的布线间隙，信号走线做了屏蔽优化，减少大电流输出时对飞控陀螺仪、图传信号的电磁干扰，避免飞行过程中出现信号干扰导致的失控、花屏问题。

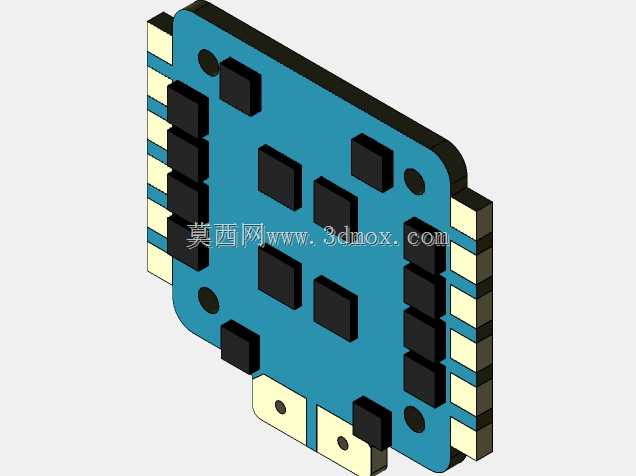

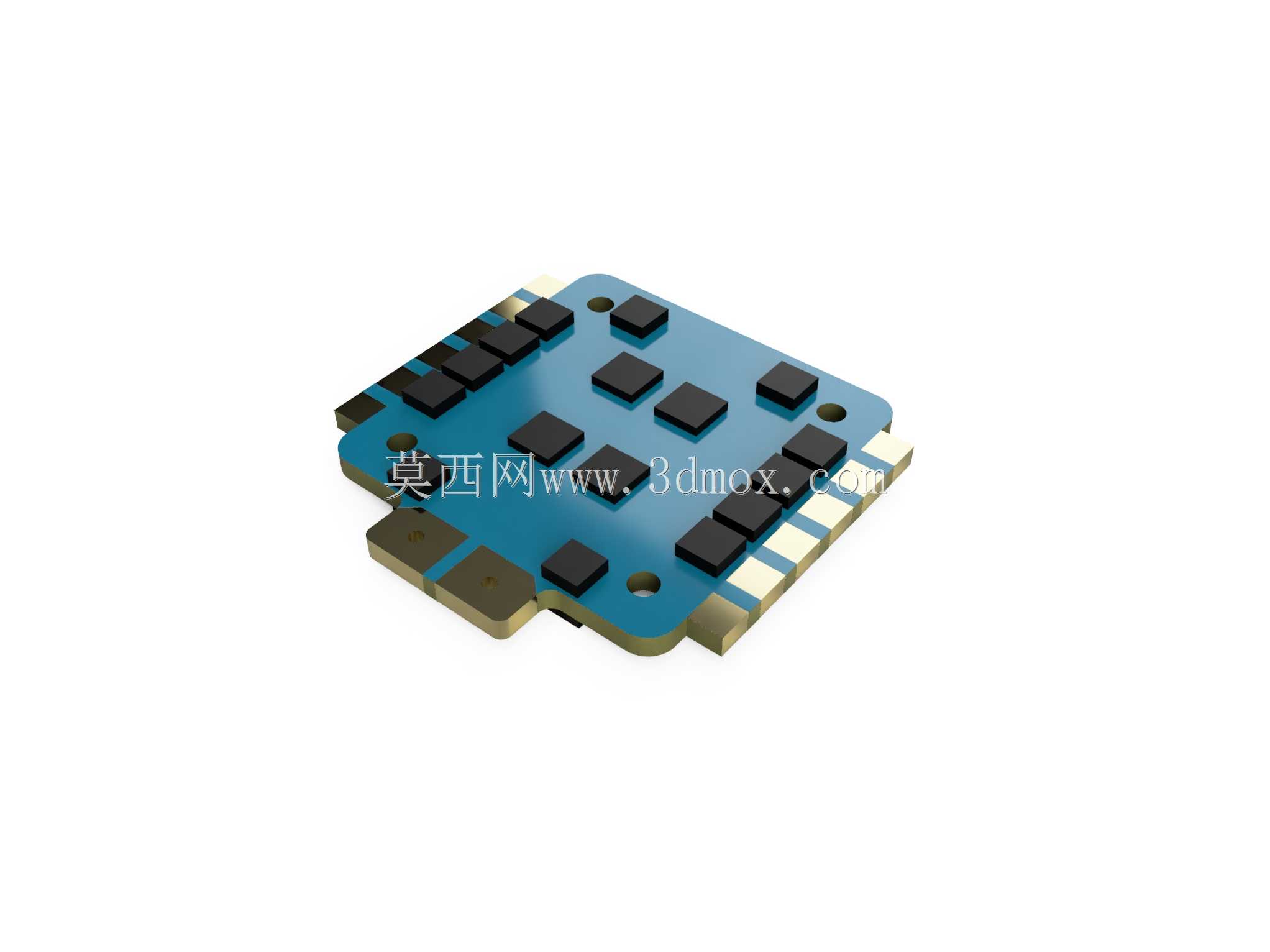

　　从结构设计的实用性角度出发，这款电调的实体模型完全还原了实物的所有结构特征，包括每个焊盘的位置、安装孔的深度、板上元器件的凸起高度，在进行机架结构设计或者整机装配模拟时，可以直接导入模型进行干涉检查，提前确认安装位置是否和机架侧板、电池绑带、摄像头支架产生结构冲突，也可以根据模型的尺寸提前规划线材的走线路径，避免实际装机时出现线材长度不合适、安装位错位的问题。对于航模结构开发者来说，精准的电调模型可以大幅缩短整机设计的验证周期，不需要拿到实物就能完成整机组装的虚拟匹配，减少打样迭代的次数。
