Armattan穿越机FPV机架3D打印配件结构

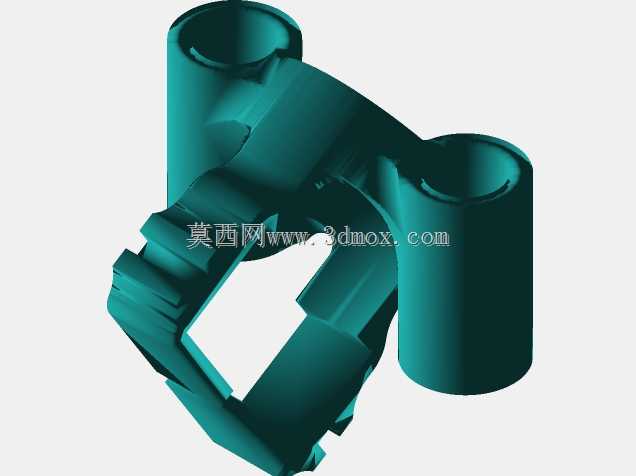

　　这套结构件针对小型FPV穿越机的机架防护与部件固定需求设计，采用TPU柔性耗材打印成型，核心作用是在高速飞行、碰撞剐蹭的场景下吸收冲击能量，保护机架碳板、摄像头、电调等核心部件不受硬接触损伤，适配花飞、竞速类穿越机的日常飞行与训练场景，能有效降低炸机后的部件更换成本。设计阶段优先考虑安装的适配性与连接可靠性，针对压铆螺母的配合做了过盈配合尺寸设计，对应4mm外径的压铆螺母预留3.9mm的安装孔，打印完成后可直接将螺母压入孔位，无需额外涂胶即可实现稳固连接，飞行过程中不会出现螺母松脱、移位的问题，避免因连接失效导致的飞行事故。安装边界参数经过实际装机验证，支架部位适配M2规格螺丝，配合4mm外径的压铆螺母完成锁紧，

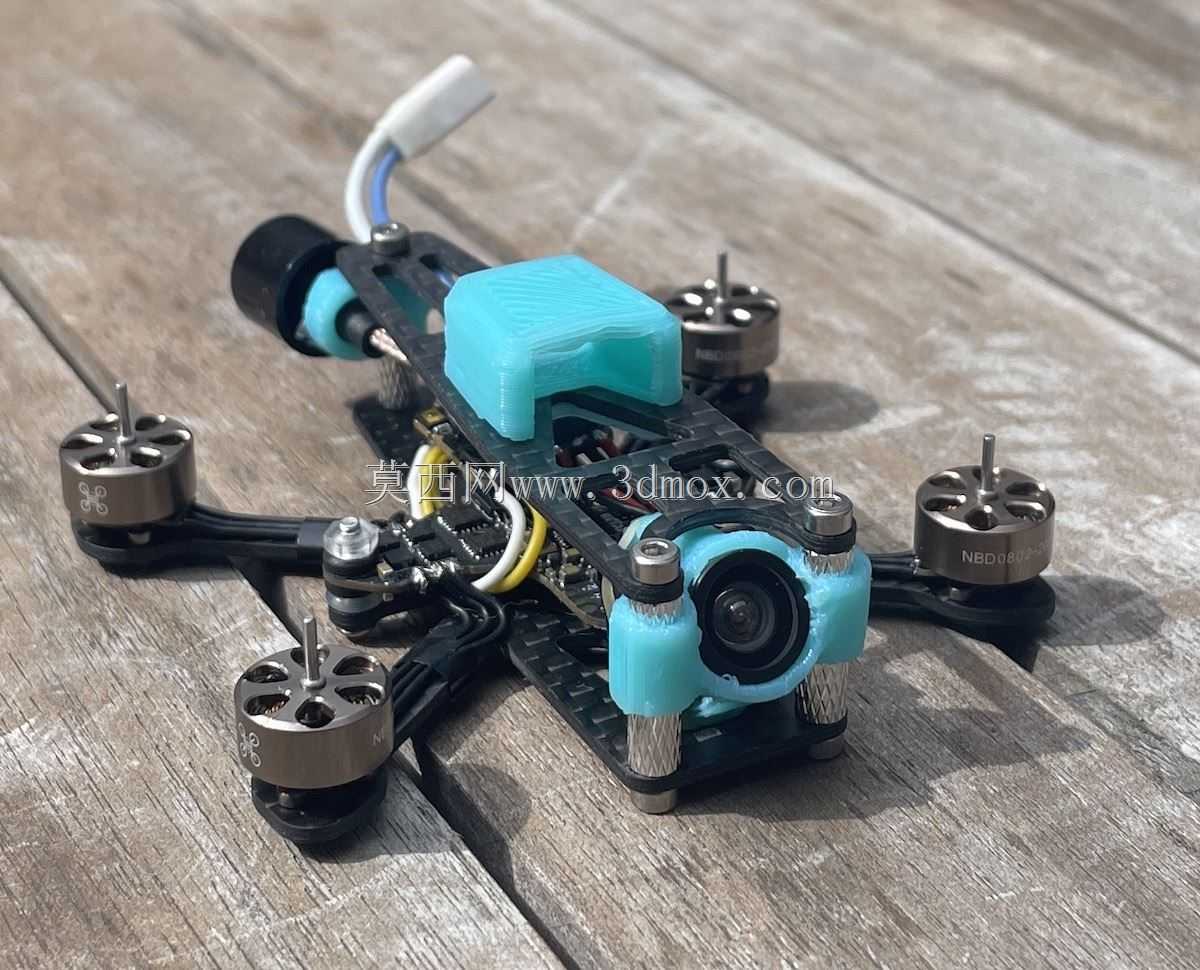

　　前组高支架的中心间距设定为14.5mm，刚好匹配主流微型FPV摄像头的安装孔位，摄像头安装后可获得合适的取景角度，同时不会被机架结构遮挡视野。顶部的打印件为电池防滑固定座，表面做了微凸的防滑纹理，绑带固定电池时可增大摩擦力，避免大机动飞行时电池滑动导致整机重心偏移，影响飞行操控手感。前端摄像头保护座做了弧形倒角设计，在发生正面碰撞时，柔性TPU材质可率先溃缩吸能，分散冲击力道，避免摄像头镜头、传感器直接受撞击损坏。走线部位预留了专用的过线缺口，电机线、摄像头线、电源线可顺着缺口规整排布，避免飞行过程中线材被螺旋桨打到造成短路。整个打印件的壁厚控制在1.2-1.8mm区间，在保证结构强度、抗冲击性能的前提下尽可能降低重量，

　　不会给整机带来过多的负载负担，符合穿越机极致轻量化的设计需求。安装时无需对原有碳板机架做额外打磨、钻孔加工，直接替换原有塑料配件即可完成装配，适配6s动力配置的Armattan款蜻蜓机架，装机后各部件间隙均匀，不会出现干涉、卡滞的问题，飞行动作响应不受额外影响。
