FPV穿越机用1407外转子无刷动力组件

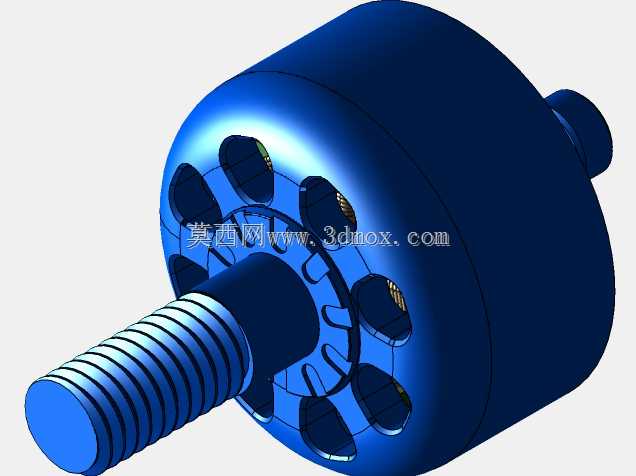

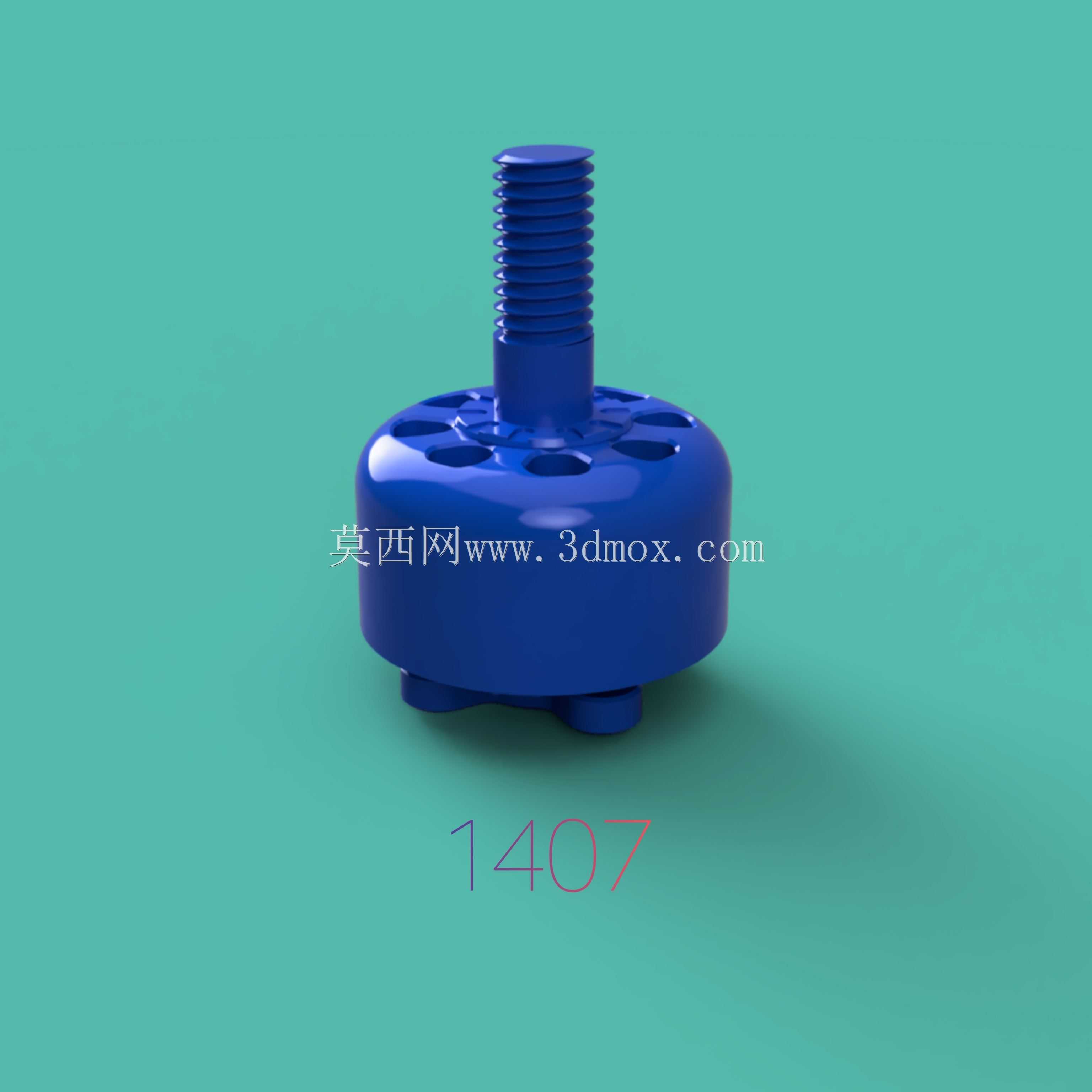

　　这款1407规格的动力组件，是针对小型FPV穿越机、微型多旋翼航拍器开发的外转子无刷动力单元，拆分建模时完整还原了钟形外转子与定子总成的独立结构，方便使用者按需拆分做装配干涉校验、动力匹配仿真。从实际装机场景来看，这类小规格电机主要适配2.5寸至3寸桨叶的轻量化穿越机，多用于室内花飞、近景航拍、微型竞速赛事场景，相比更大尺寸的动力电机，它的自重更轻，转动惯量更小，油门响应速度更快，能满足小机型快速打杆的动作响应需求。设计层面上，顶部的外螺纹输出轴采用标准M5规格，和市面上主流的桨叶锁紧螺母、快拆桨座完全适配，不需要额外做转接结构，轴段长度控制在8mm，既可以保证桨叶安装后的锁紧强度，又不会因为轴段过长增加额外的转动重量，

　　也避免了炸机时轴部受力弯折的风险。下部的定子基座预留了四个对称分布的安装孔，孔位遵循16mm*16mm的标准安装孔距，和市面上绝大多数微型飞塔、机臂安装座的孔位完全匹配，安装时只需要用M2规格的内六角螺丝从底部锁紧即可，基座底部的出线槽做了圆弧过渡处理，避免漆包线在装机弯折时出现绝缘层破损的问题。建模过程中对转子外壳的散热孔做了1:1还原，这些周向分布的通孔在电机高速转动时可以形成贯穿的气流通道，带走定子绕组工作产生的热量，避免长时间大油门工况下出现磁钢退磁、绕组烧毁的问题。转子外壳的侧壁厚度做了等壁厚处理，适配常规的铝合金车削加工工艺，要是需要做实物打样，直接导出的实体就可以用于CNC加工编程，不需要额外做壁厚修正。

　　定子部分的绕线槽、硅钢片叠压结构都做了细节还原，做电磁仿真的时候可以直接提取相关结构参数，不需要重新绘制定子轮廓。从安装边界来看，整个电机的总高度控制在18mm以内，最大外径14mm，装机时不会和桨叶、机臂、图传天线产生结构干涉，底部的出线方向可以根据机臂走线需求调整，不管是上置电池还是下置电池的机型布局，都能顺畅走线避免线材被螺旋桨打到。另外转子和定子的配合间隙预留了0.1mm的装配公差，和实际生产中的轴承装配公差、磁钢粘接公差保持一致，做整机装配模拟的时候不会出现配合过盈或者间隙过大的失真问题，对于做小型无人机整机结构设计的工程师来说，直接调用这个模型就能完成动力部分的装配校验，省去了自行测绘建模的时间，也能避免自行建模时的尺寸偏差导致后续装机出现干涉问题。
