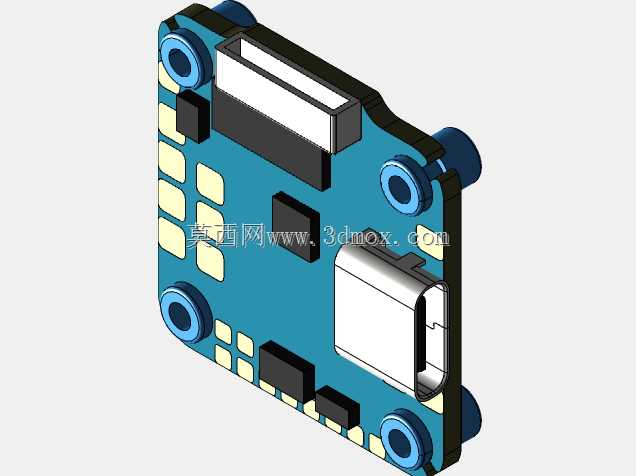

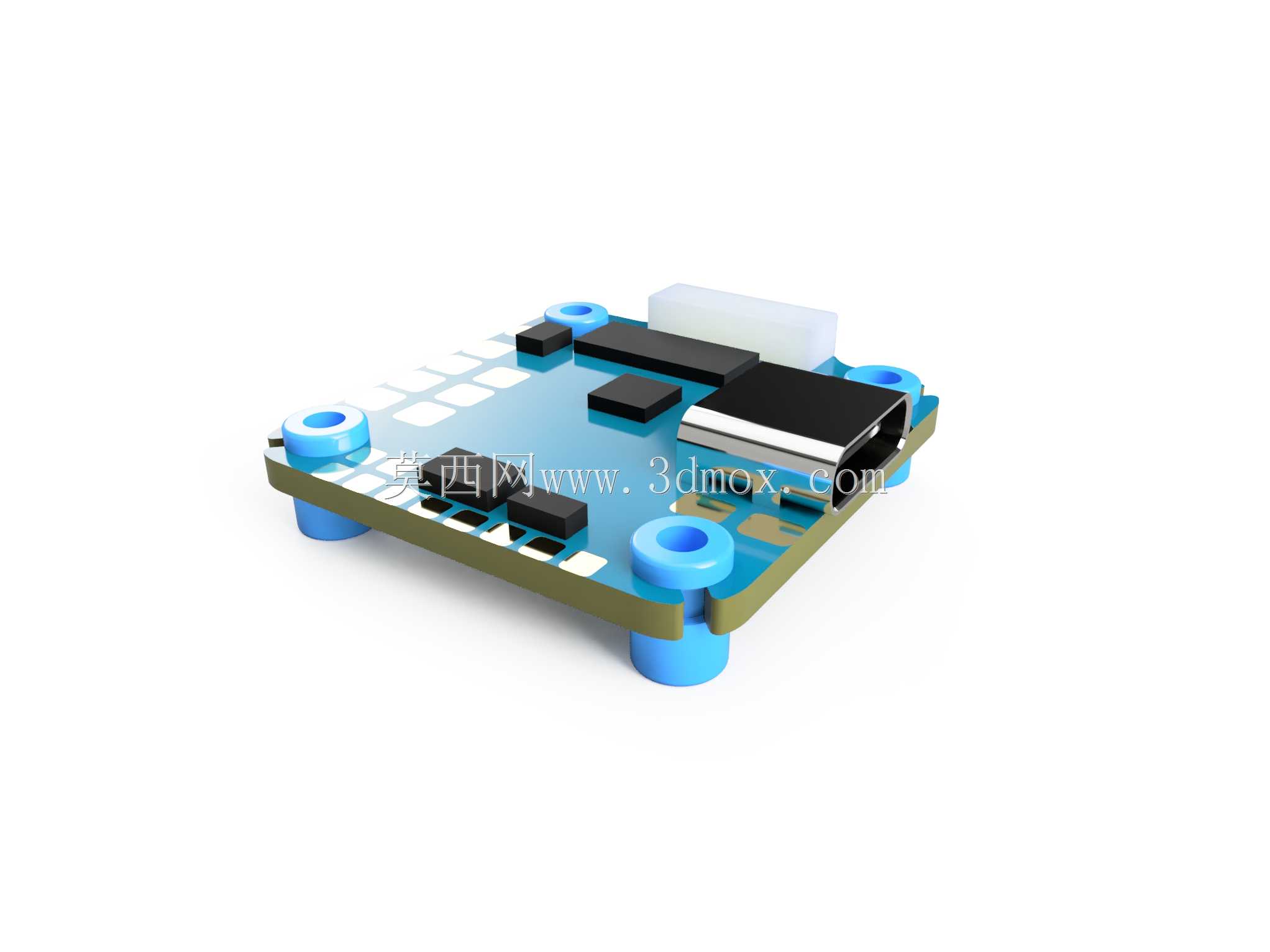

微型穿越机用20x20规格飞控板结构设计

　　这款20x20规格的飞行控制板，是针对微型FPV穿越机、小型室内无人机开发的核心航电部件，在当前轻量化航模、小型工业巡检无人机的设计场景中，这类标准化安装尺寸的飞控是结构选型阶段的核心考量部件。不同于大尺寸无人机的定制化航电布局，20x20是微型穿越机领域通用的安装孔距标准，四个安装柱的孔位完全对齐行业通用安装规范，配套的减震胶柱安装位可以直接适配市面上主流的M2规格减震硅胶柱，装机时不需要额外打孔或者修改机架安装位，能直接替换同规格的其他飞控产品，大幅缩短装机调试的结构适配周期。

　　从结构设计逻辑来看，这款飞控采用了沉金工艺的PCB基板，板载元件的布局完全围绕装机后的空间避让做了优化：板端的USB接口布置在板边侧方，不会和上方叠加的图传、电调板产生空间干涉，接插件的高度控制在合理范围内，叠板安装时预留了足够的走线空间，不会出现线材挤压元件的问题。板上的主控芯片、陀螺仪传感器、电源管理模块都做了分区布局，陀螺仪位置尽量靠近板体中心，远离电源模块的发热区域，减少工作时的温漂影响，同时四个安装位的凸台高度做了统一设计，安装后板体和机架之间留有均匀的间隙，既可以避免板底焊点接触机架造成短路，也能给板底的贴片元件留出足够的散热空间。

　　实际应用中，这类飞控承担着无人机飞行姿态解算、电机输出控制、接收机信号解析的核心功能，结构设计上的细节直接影响飞行稳定性：安装孔位周围做了加宽的铜箔连接，提升安装位置的结构强度，炸机时不容易出现板体断裂的问题；板边的焊盘做了加大处理，方便焊接电调信号线、接收机线材，即使是新手装机也不容易出现焊盘脱落的问题。配套的减震胶柱安装位做了沉孔设计，安装螺丝时不会顶到板上的元件，螺丝锁紧后板体受力均匀，不会出现PCB翘曲导致的陀螺仪受力异常问题。

　　在选型适配层面，这款飞控的外形尺寸严格控制在20mm见方，整体板厚加上最高元件的总高度不超过7mm，对于寸级微型穿越机来说，这个尺寸可以轻松塞进狭窄的机架舱内，不会和摄像头、图传天线的安装位产生冲突。板上的元件排布避开了常见机架的加强筋位置，即使是不同厂商生产的同孔距机架，也能做到无修改直接安装，不需要额外打磨或者切割机架结构，对于批量组装微型无人机的工作室来说，这种高适配性的结构设计可以大幅降低组装的人工成本，也减少了后期维护时的配件替换难度。
