FPV穿越机用1804规格外转子无刷动力组件

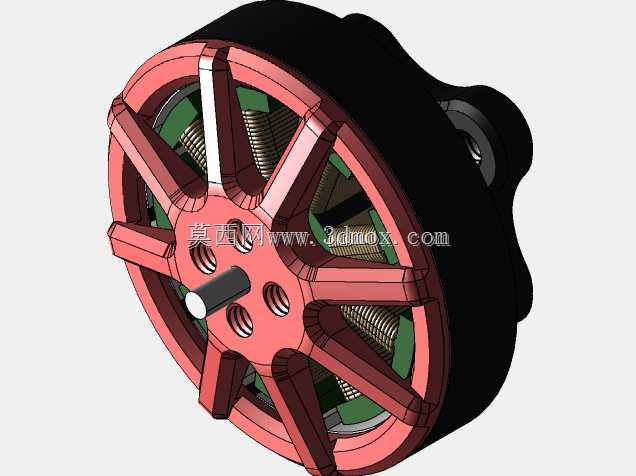

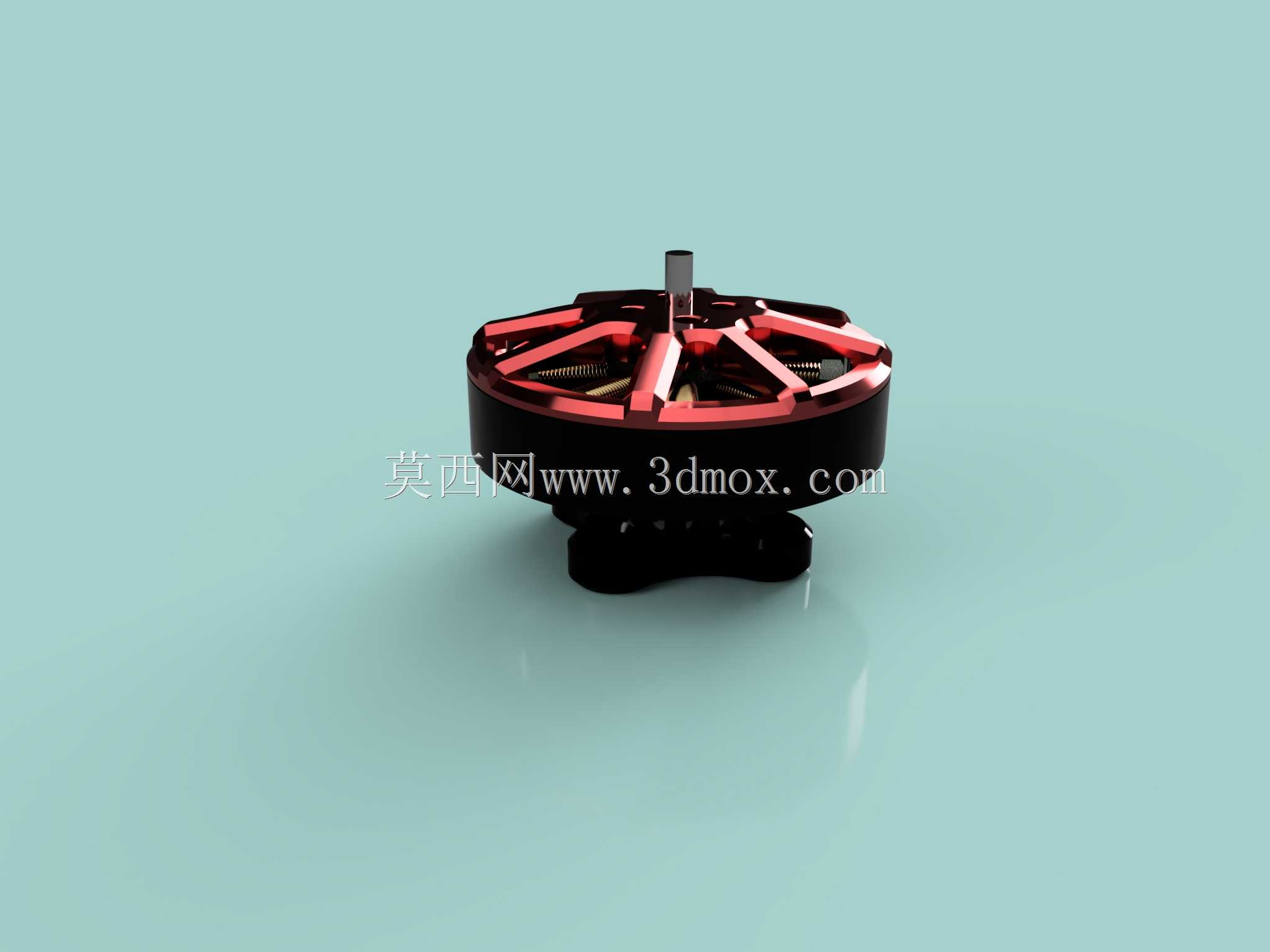

　　这款1804规格的动力组件是针对小型FPV穿越机、轻量化四旋翼航拍飞行器开发的外转子无刷动力单元，整体采用钟形外转子加内嵌定子的经典航模电机结构，在做整机结构适配时，首先要关注其定子外径18mm、定子高度4mm的核心尺寸边界，安装孔位适配主流16mm孔距的机臂安装座，输出轴采用标准M2规格螺纹，可直接匹配3-4寸螺旋桨的桨座锁紧需求，无需额外加工转接件。从实际飞行场景的适配性来看，这类小尺寸外转子电机主要面向2.5-3寸桨的牙签机、涵道穿越机以及轻量化室内FPV机型，能够在3-4S锂电池供电区间内提供平顺的扭矩输出，低速段线性表现优异，适合做花飞动作时的精准动力响应，也能满足小载重航拍机的长续航巡航需求。设计层面上，

　　外转子壳体采用高导磁钢材一体冲压成型，外壳表面做了镂空减重处理，既降低了整体转动惯量提升动态响应速度，又能形成对流风道带走绕组工作产生的热量，避免连续大油门工况下的磁钢退磁问题；定子部分采用多槽集中绕组布局，硅钢片叠压精度控制在0.02mm公差范围内，有效降低铁损，绕组采用耐高温漆包线绕制，可承受短时间大电流过载。做整机结构装配时需要注意，电机底部出线位置要预留至少2mm的走线空间，避免机臂碳板挤压线材造成绝缘层破损，安装时锁紧螺丝的拧入深度不能超过3mm，否则会顶到内部绕组造成短路故障。转子部分的磁钢采用表贴式N52钕铁硼材质，磁路做了斜极优化，能够有效降低齿槽转矩，让电机在低速启动时没有卡顿感，

　　配合电调的正弦波驱动模式可以大幅降低运行噪音。从结构拆分的角度来看，整个组件分为钟形外转子总成、定子绕组总成、输出轴、轴承组四个核心部分，轴承采用双组微型深沟球轴承，上下轴承的同轴度公差控制在0.01mm以内，能够承受FPV飞行时的剧烈交变载荷，避免高速转动时出现轴跳导致的桨震问题。在做整机动力匹配时，搭配3045三叶桨可在4S供电下获得单轴最大400g左右的拉力，整机起飞重量控制在400-600g区间时，推重比可以达到6:1以上，完全满足花飞动作的动力冗余要求；如果搭配3020两叶桨则可以将巡航电流控制在2A以内，大幅提升续航时间，适合做长距离远航飞行。
