穿越机用12V降压稳压电源模块结构设计

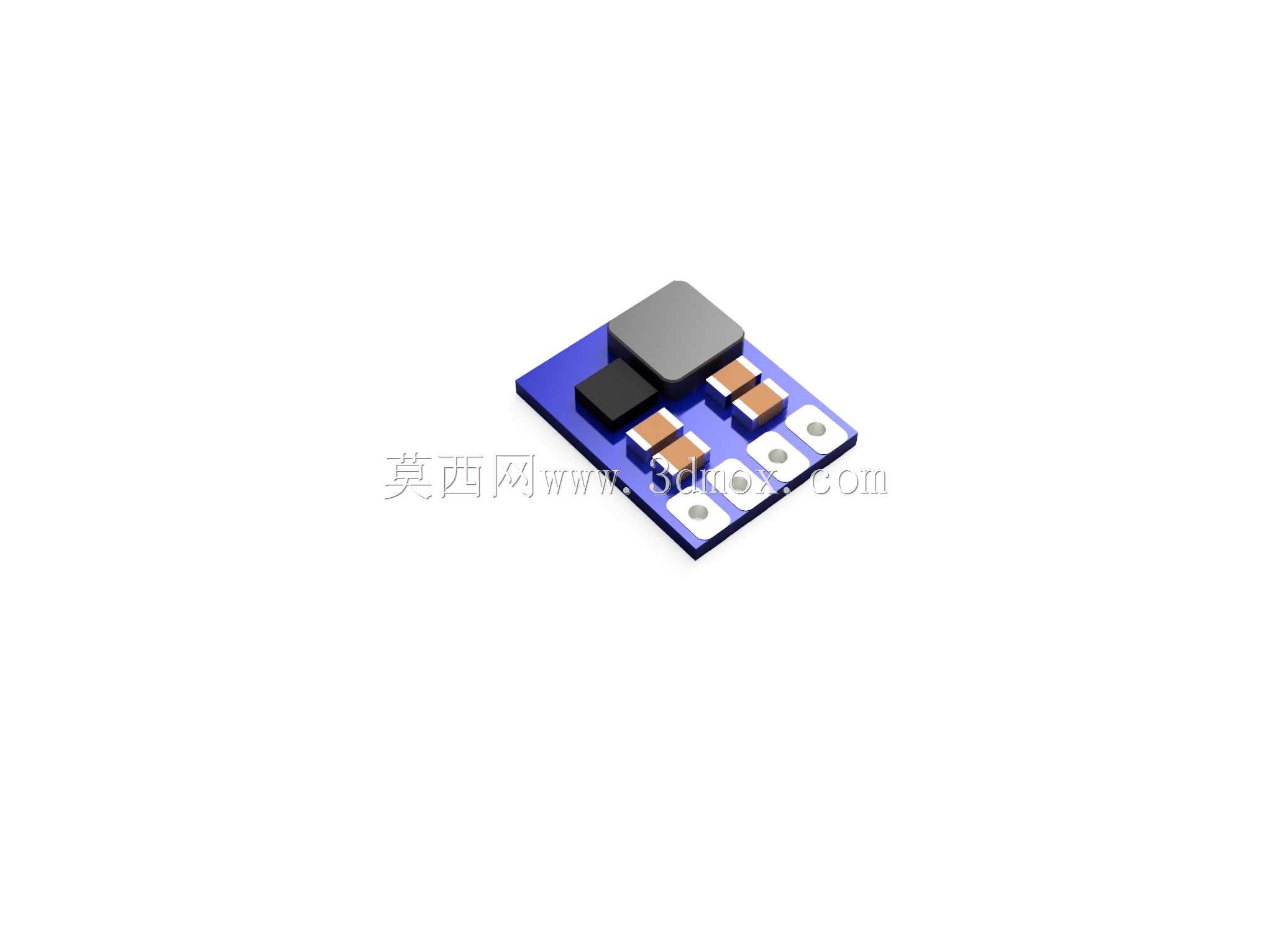

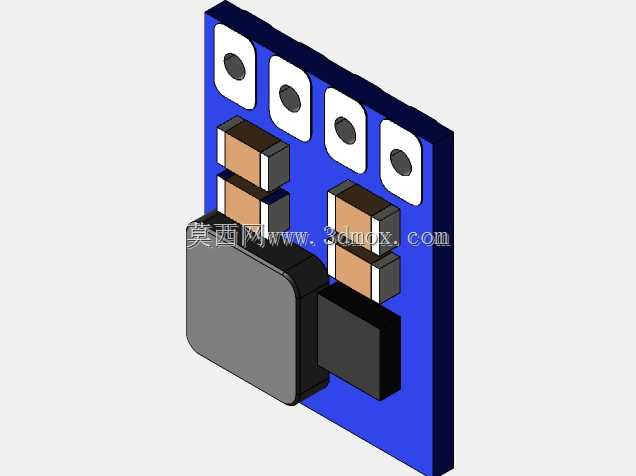

　　这款降压稳压模块主要面向小型穿越机、微型无人机的机载供电场景设计，核心作用是将动力电池输出的波动高压直流电，稳定转换为12V恒定直流电压，给图传、摄像头、飞控外设等对供电稳定性要求较高的机载电子部件供电，避免电池电压随放电过程下降、或者大油门工况下电压瞬时波动导致的外设重启、画面闪断、飞控信号异常等问题。从结构设计来看，模块采用双层FR-4玻纤电路板作为载体，板载元件布局充分考虑了穿越机装机时的空间限制，整体外形方正扁平，没有突出的高元件，所有功率器件、被动元件都采用表贴工艺焊接在PCB板面，最大程度压缩了模块的整体厚度，能适配机架内部狭窄的安装间隙，不管是叠层安装在飞控与电调之间，还是固定在机架侧板的闲置位置，都不会和螺旋桨、

　　机架结构件产生运动干涉。设计过程中，功率电感、整流器件这些工作时会产生热量的元件，都布置在PCB板边缘通风位置，利用飞行时的迎面气流完成被动散热，不需要额外加装散热片，进一步减轻了模块自重，符合航模设备对重量的严苛要求。PCB板边缘预留了两个对称的安装定位孔，孔径适配M2规格的尼龙螺丝或者铜柱，安装时可以直接通过螺丝固定在机架的预设安装位，也可以使用耐高温双面胶直接粘贴固定，两种安装方式都能保证飞行过程中模块不会出现松脱移位。接线端采用大尺寸焊盘设计，输入端支持直接焊接动力电池的平衡头或者主供电线，输出端焊盘间距充足，能兼容不同线径的硅胶供电线，焊接时不容易出现连锡、虚焊的问题，即使是装机经验不多的用户也能快速完成接线。

　　模块的电路布局做了强弱电分离设计，功率回路和信号反馈回路分开走线路径，大电流走线做了加宽加锡处理，能承载持续3A以上的输出电流，满足多个12V外设同时工作的供电需求，同时减少功率回路对周边飞控、图传信号的电磁干扰，避免出现图传花屏、遥控信号受干扰的问题。板上的滤波电容采用低ESR的陶瓷电容搭配电解电容的组合，输入端可以滤除电池过来的尖峰电压，输出端能滤除开关电源产生的纹波，保证输出电压的平滑稳定，给敏感外设提供干净的供电环境。整个模块的外形尺寸控制在20mm见方以内，重量不到5g，不会给穿越机带来额外的负载负担，同时PCB板边角做了圆角处理，避免装机时尖锐的板边划伤线材或者绝缘层，造成短路风险。
