FPV穿越机用2004无刷外转子电机结构

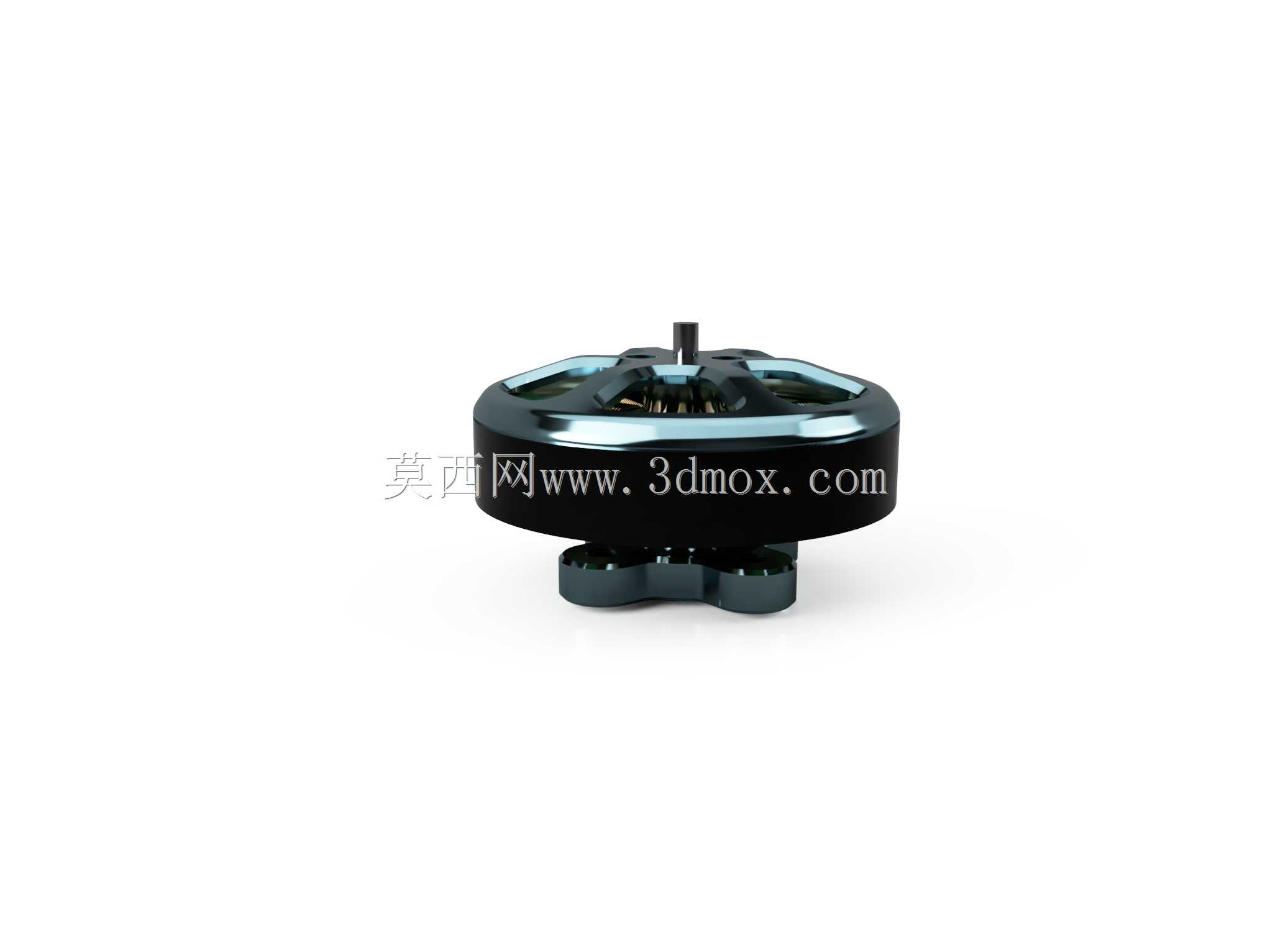

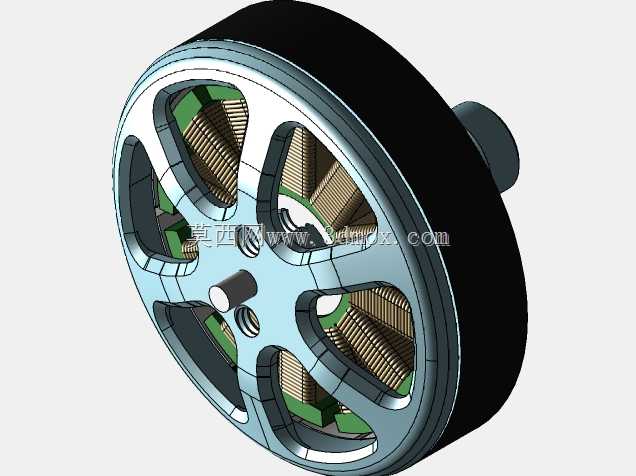

　　这款外转子无刷动力部件，主要面向小型FPV穿越机、微型多旋翼航拍飞行器的动力系统配套场景，在整机动力链路中承担电能转换为旋转机械能的核心作用，直接决定飞行器的推重比、机动响应速度与飞行续航表现。从结构拆分逻辑来看，模型完整还原了钟形外转子壳体与内嵌定子两大核心总成，转子部分集成了永磁体磁极、输出轴与顶部安装基座，定子部分绕制三相绕组并预留出线位，拆分结构可直接用于动力系统的装配干涉校验、整机重心配平计算，也能作为新手学习航模动力结构的直观参考。设计层面完全遵循小型航模外转子电机的工程逻辑，转子外壳采用薄壁一体化结构，在保证磁钢安装定位精度的前提下尽可能降低旋转件重量，减少转动惯量带来的油门响应迟滞；输出轴采用短轴凸台设计，

　　轴伸长度刚好匹配常见的3寸、2.5寸穿越机桨叶安装座深度，避免轴伸过长导致桨叶锁紧后出现悬臂晃动，也不会因为轴长过短无法兼容常规桨帽的锁紧行程。安装边界上，电机底部的四个安装孔位完全适配标准16mm孔距的机臂安装座，孔位公差按照航模常用的M2螺丝安装间隙预留，底部出线槽的深度刚好容纳三相硅胶线的弯折半径，不会出现装机后线材被机臂压损绝缘层的问题。定子绕组的排布完全对应2004规格电机的槽极配比，磁钢与定子的气隙控制在航模动力的常规合理区间，既不会因为气隙过大造成磁通量损耗降低效率，也不会因为气隙过小导致转子转动时出现扫膛风险。实际选型使用中，这类小规格外转子电机多用于搭配3寸及以下尺寸的螺旋桨，适配4S及以下电压的锂电池供电，

　　在轻量化花飞穿越机、室内微型航拍机、小型载重无人机平台上都能适配，模型还原的结构细节可以帮助结构设计人员在做机臂设计时，准确预留电机安装的沉台深度、出线槽位置，避免装机时出现电机与机臂干涉、线材挤压、安装螺丝过长顶到定子绕组等常见工程问题。转子外壳的散热槽结构也做了准确还原，对应实际使用中高转速下绕组热量通过转子转动形成的气流快速散出的结构设计，能够帮助设计人员在做整机气动布局时，合理规划电机周边的散热气流路径，避免长时间大油门飞行时电机过热退磁。
