差速转向轮组3D打印可加工外壳结构

项目分类:通用机械零部件 发布时间:2022-06-28 ID:668883
  • 差速转向轮组3D打印可加工外壳结构
  • 差速转向轮组3D打印可加工外壳结构
  • 差速转向轮组3D打印可加工外壳结构

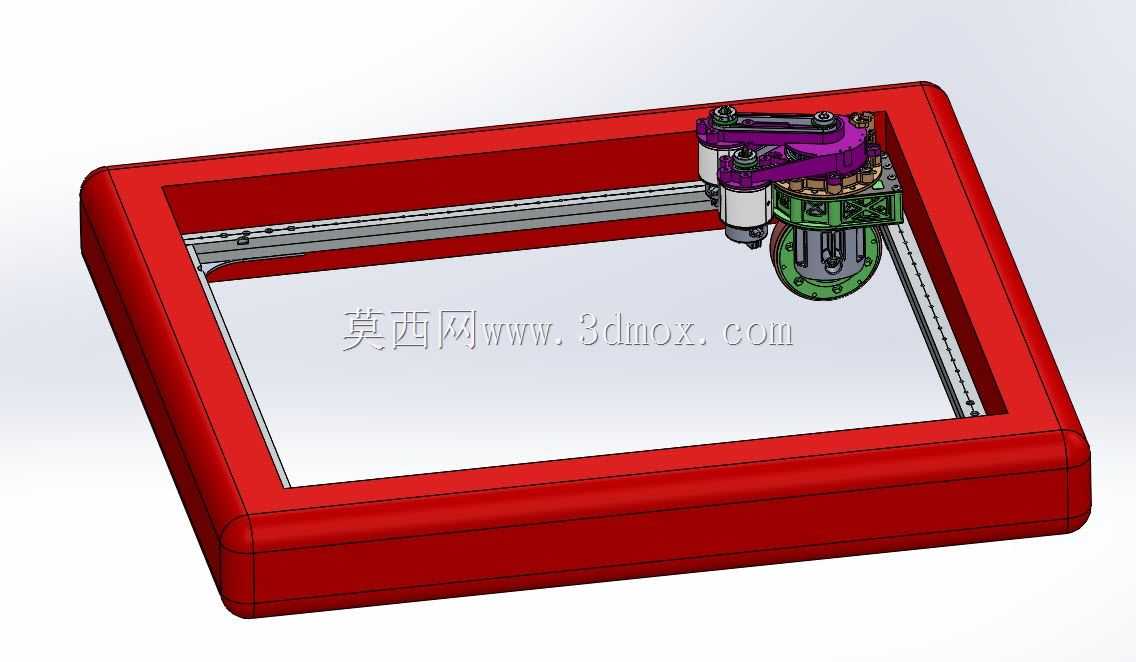

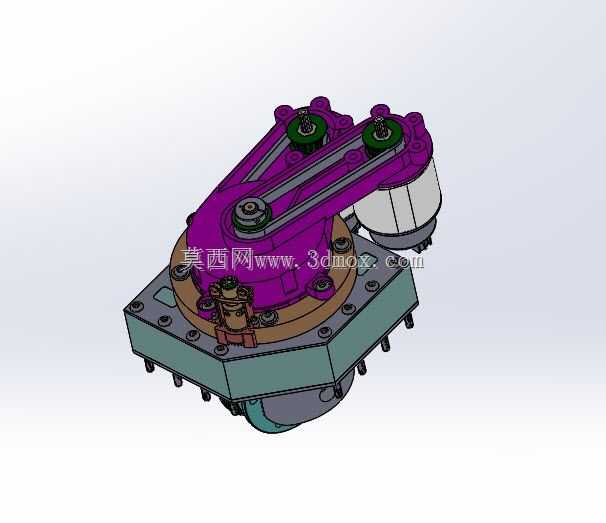

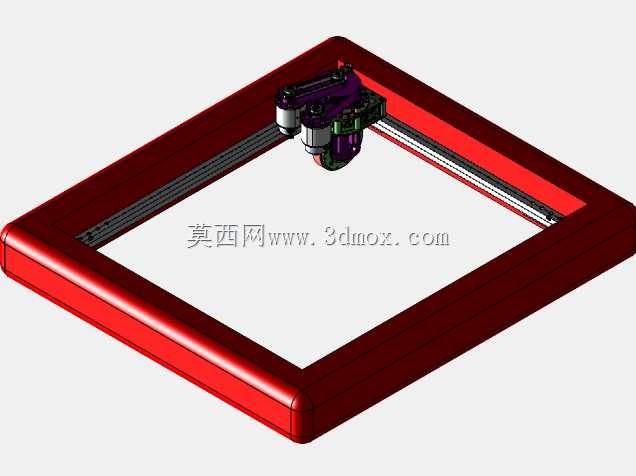

  这款差速转向轮组的可打印外壳,主要面向小型AGV、教育竞赛机器人、室内移动作业平台的转向行走单元设计,适配SLS工艺的打印特性做了全链路的结构优化,不需要额外做大量支撑就能完成打印成型,打印完成后仅需简单去除少量支撑毛刺就能完成装配,不需要二次机加工修整配合面。从实际应用场景来看,这类差速转向轮组常被用在场地空间受限、需要全向移动的小型移动设备上,相比传统的麦克纳姆轮结构,它的地面适应性更强,不会因为地面细小杂物影响行走精度,同时传动效率更高,在相同电机功率下能提供更大的牵引扭矩。外壳的设计思路完全围绕内部传动组件的防护与安装定位展开,上层的带传动防护壳完全包覆同步带与带轮结构,避免运行过程中杂物卡入带轮啮合区域,

  同时预留了同步带张紧的调节空间,不需要拆解整个外壳就能完成张紧度调整;下层的基座部分直接作为轮组的安装基准,所有轴承位、电机安装位都集成在壳体上,减少了额外的连接零件数量,降低装配累计误差。在安装边界设计上,基座的安装孔位采用对称布局,适配市面上主流的小型舵轮安装间距,整体外轮廓做了圆角过渡处理,避免轮组转向过程中与底盘其他部件发生运动干涉,外壳的壁厚根据SLS打印的工艺特性设置为均匀厚度,既保证了壳体的结构强度,能承受传动过程中的振动与冲击,又不会因为壁厚不均导致打印过程中出现翘曲变形。壳体上还预留了走线槽位,电机的动力线、编码器线可以通过预留的槽位规整引出,避免轮组连续旋转时线缆被拉扯磨损。从功能特性来看,外壳不仅承担防护作用,

  还作为传动系统的定位基准,带轮的中心距、齿轮的啮合间隙都通过壳体的加工精度来保证,设计时特意将受力较大的轴承安装位做了局部加厚处理,避免长期运行后轴承位出现磨损松旷。轮组的转向部分与行走部分的传动腔做了分隔设计,避免行走轮带起的灰尘进入转向传动区域,延长内部传动件的使用寿命。针对3D打印的工艺特点,所有的装配孔都预留了合适的配合公差,不需要后期铰孔就能直接压装轴承与紧固件,壳体的拼接面设计了定位止口,装配时能快速对齐,降低装配难度。
