模块化双单元气动绞车结构设计方案

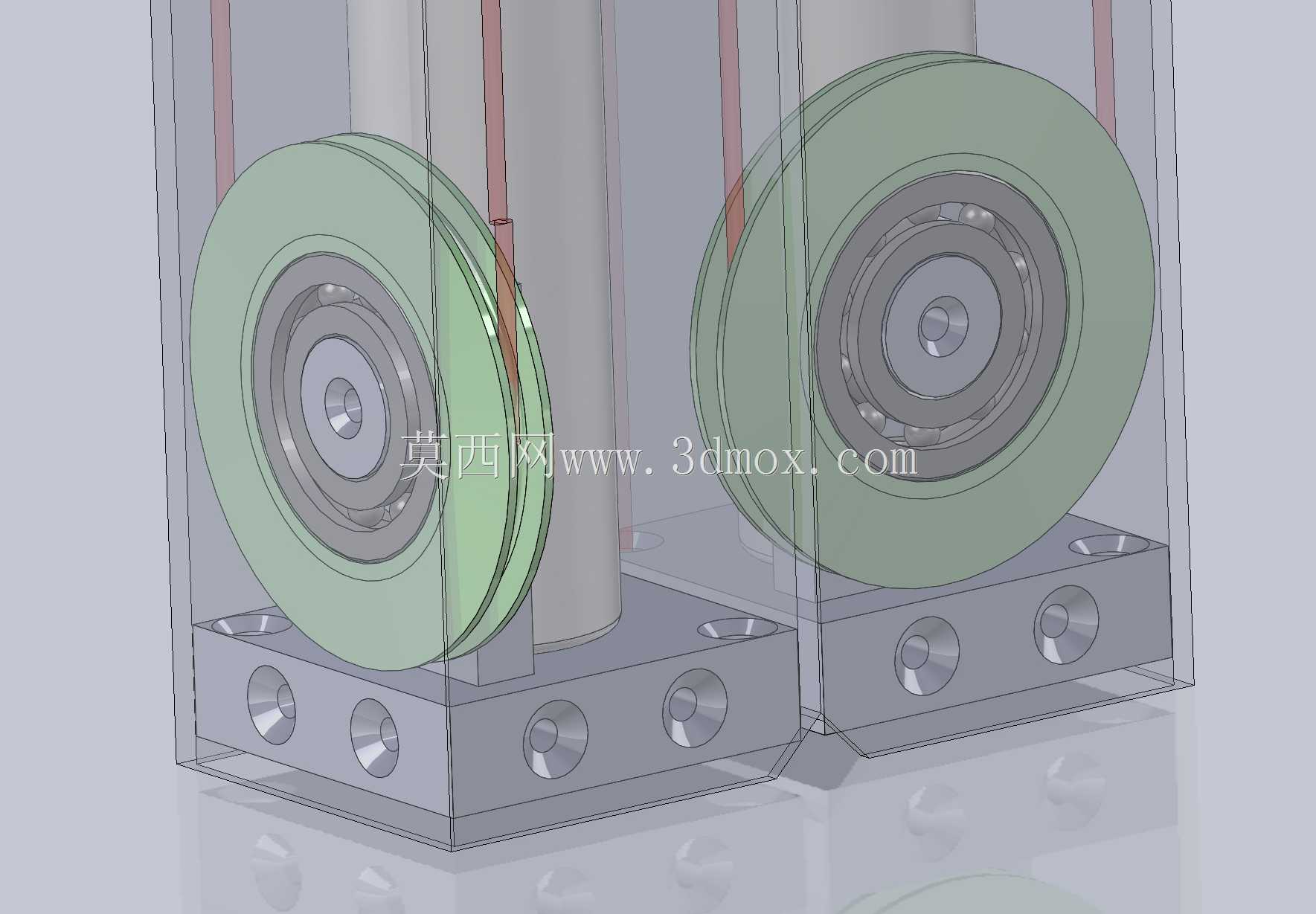

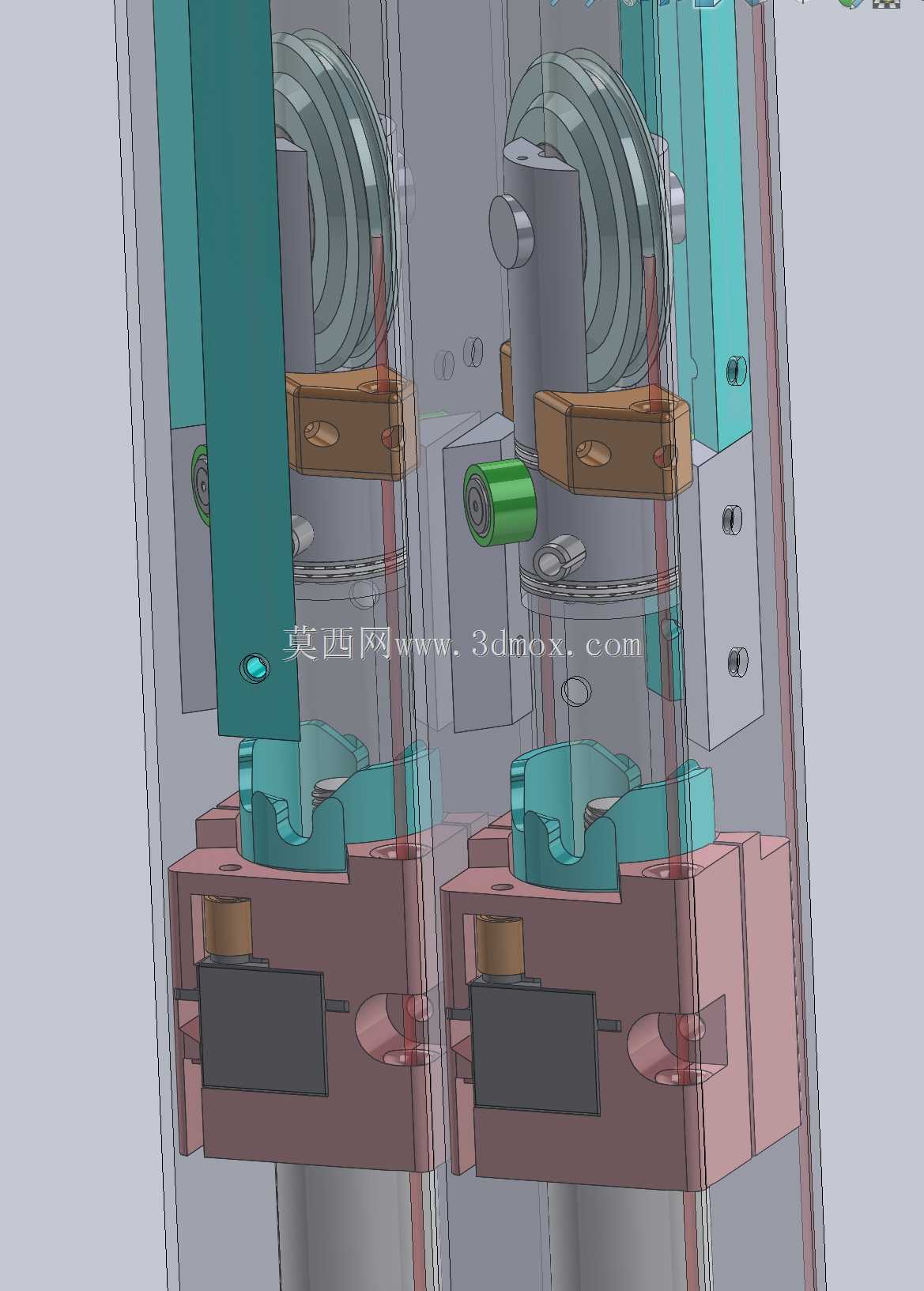

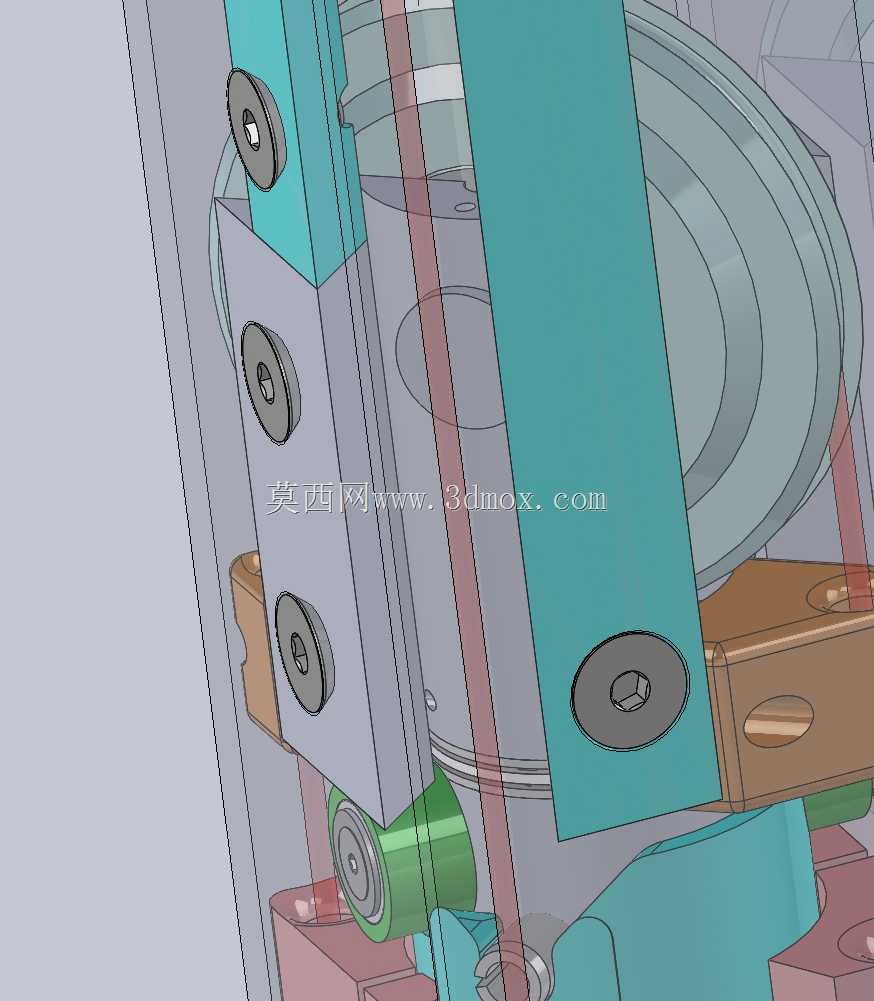

　　这款气动绞车的设计初衷，是针对初代绞车在实际赛场与工业轻型吊装场景中暴露的载荷匹配差、锁紧机构繁琐、挤压安全隐患等问题做的定向优化，核心围绕气动弹簧单元的模块化适配展开，能覆盖多类轻型牵引、吊装场景的使用需求。从实际应用场景来看，这类气动绞车既可以适配竞技机器人的吊杆吊钩收放、机构锁止牵引需求，也能用于小型工位的轻型物料吊装、工装夹具的拉紧定位，相比传统电动绞车，它不需要额外布置伺服供电线路，靠气动弹簧的预紧力就能提供稳定的输出载荷，避免了电路故障带来的锁止失效风险。设计过程中优先调整了轴承的选型尺寸，让轴承的承载区间完全匹配气体弹簧的压缩载荷区间，彻底解决了初代结构中轴承载荷远大于输出载荷带来的结构冗余问题，

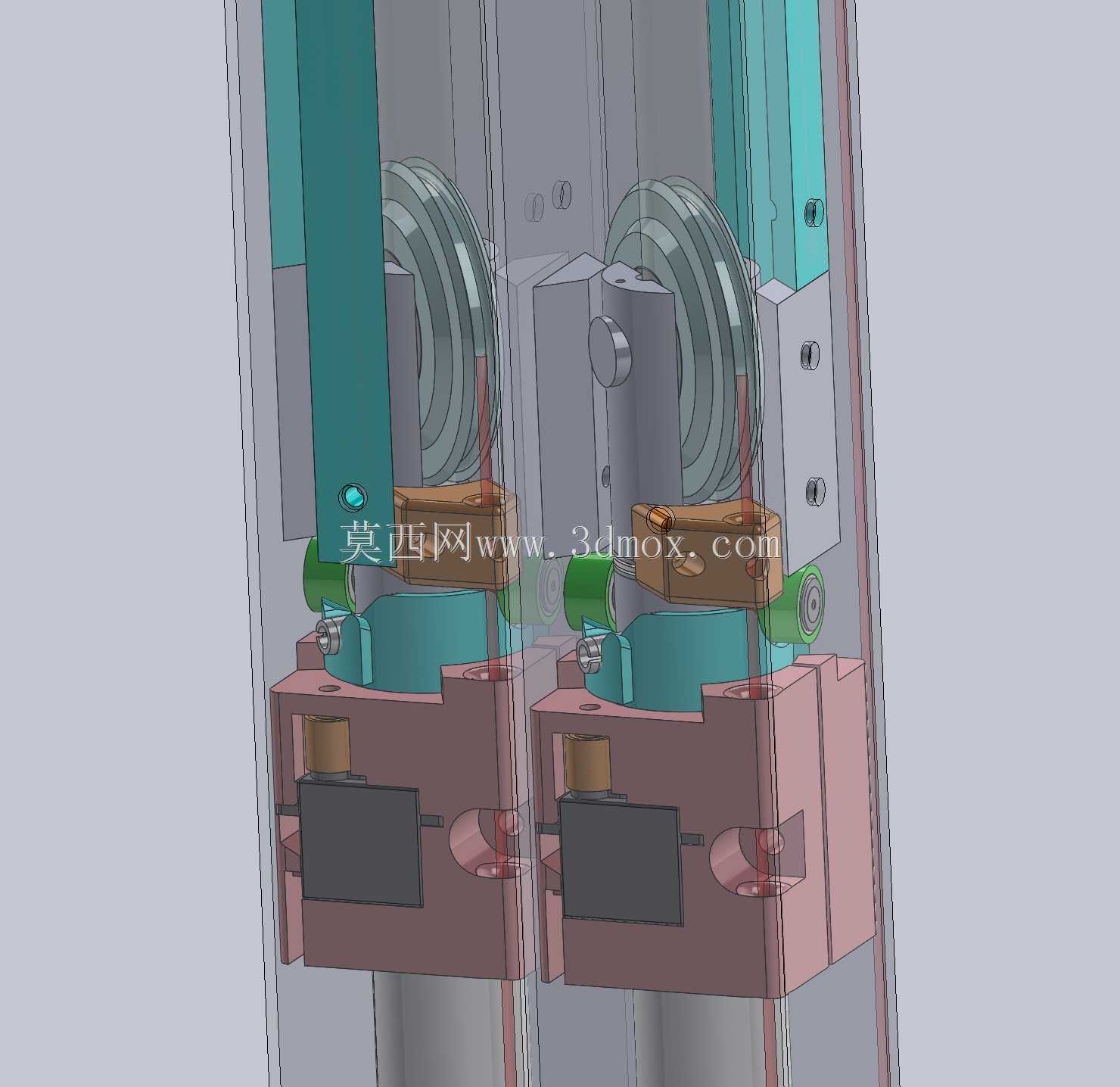

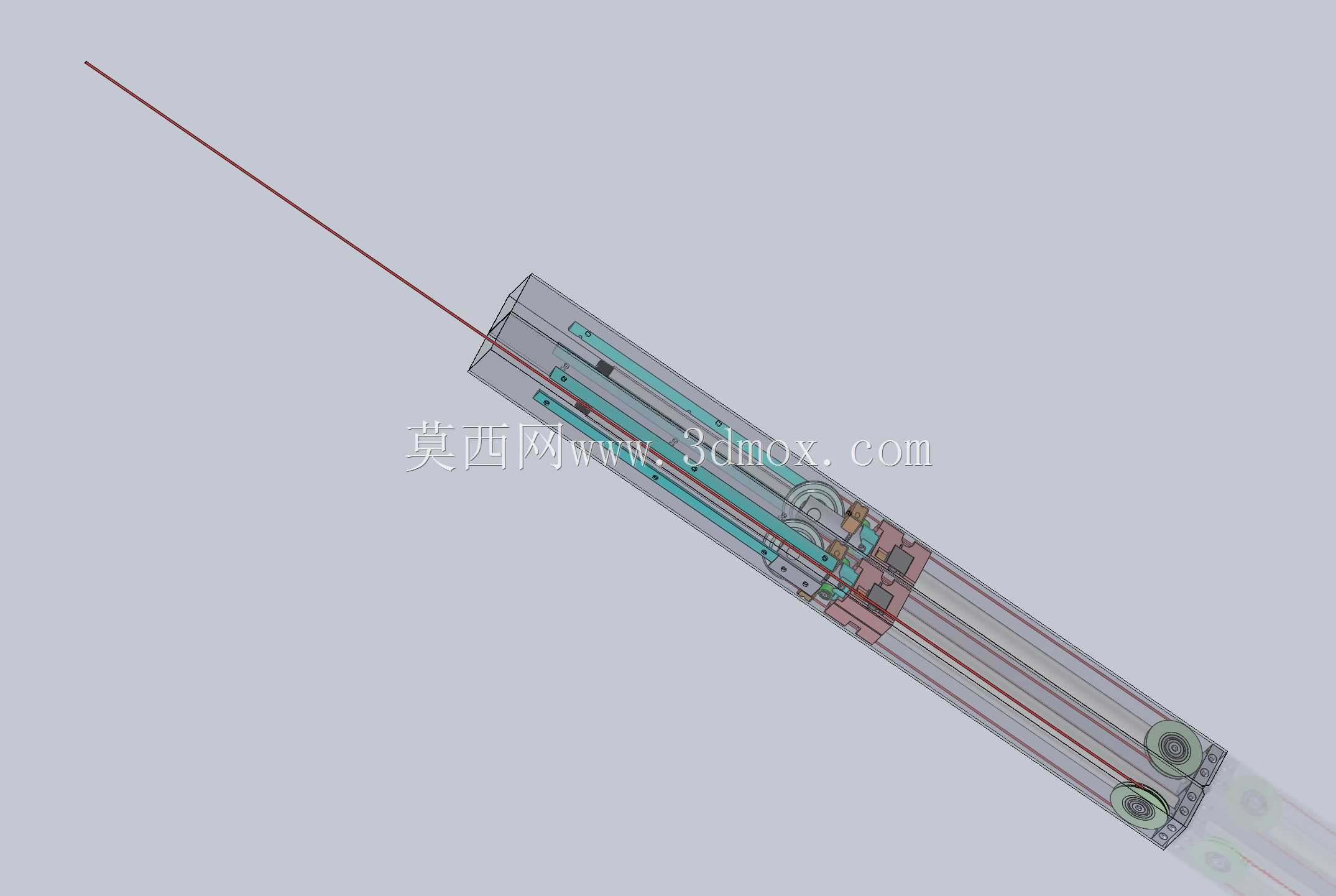

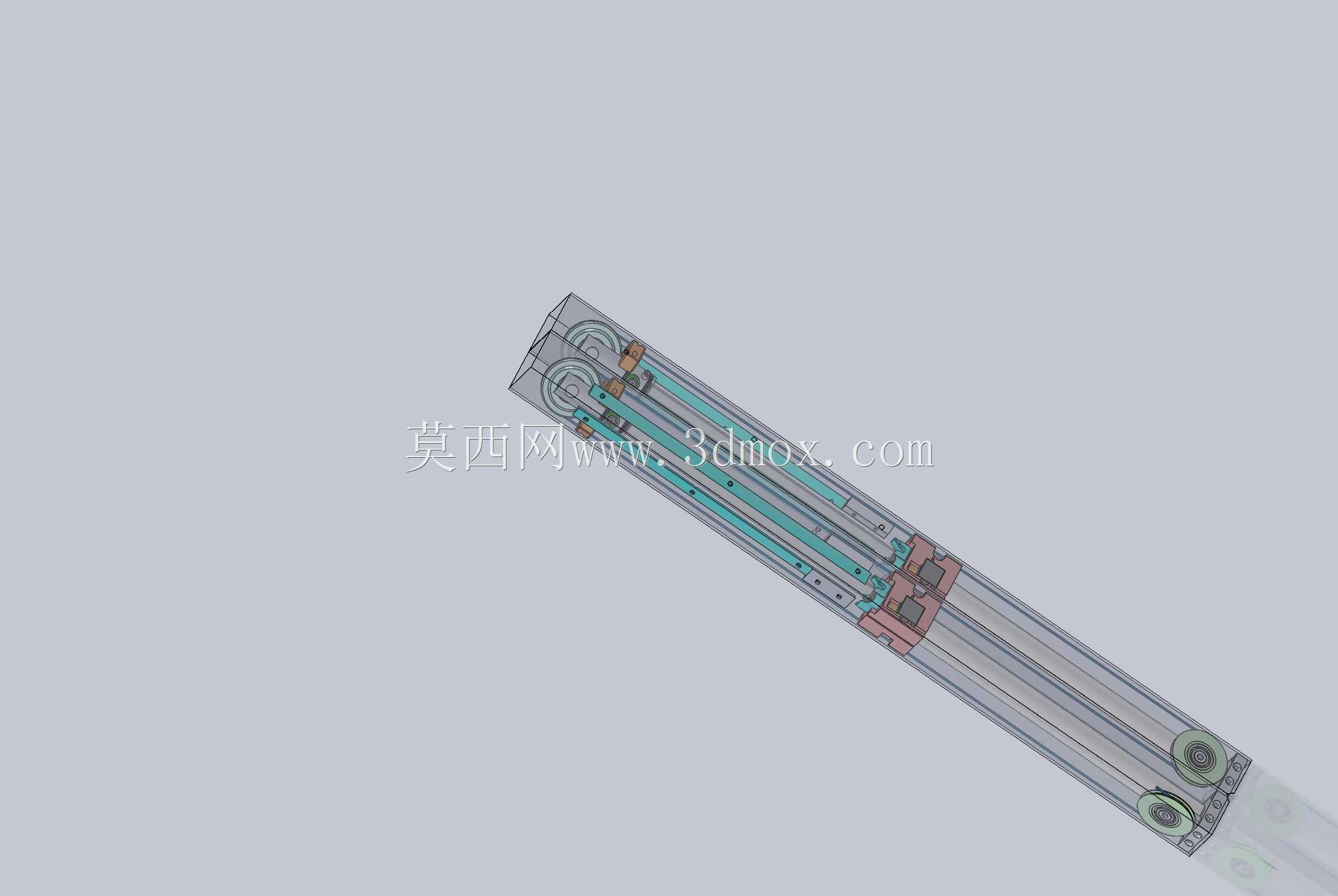

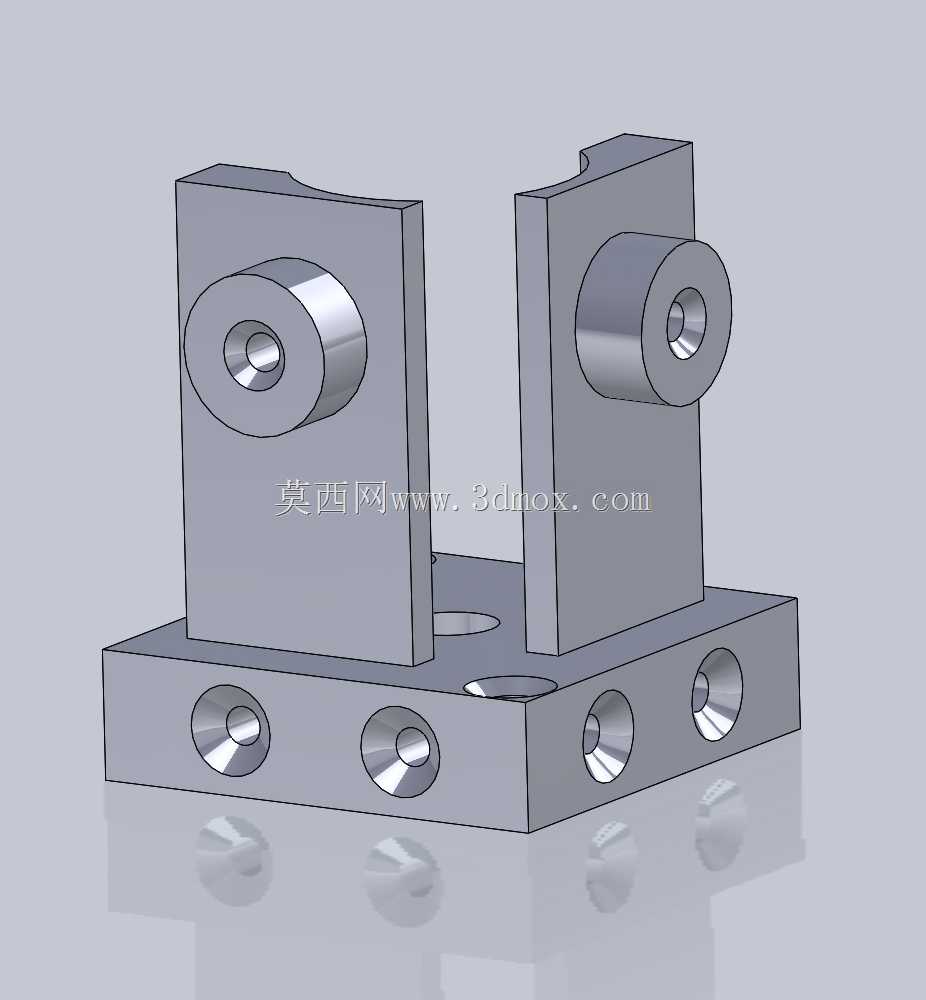

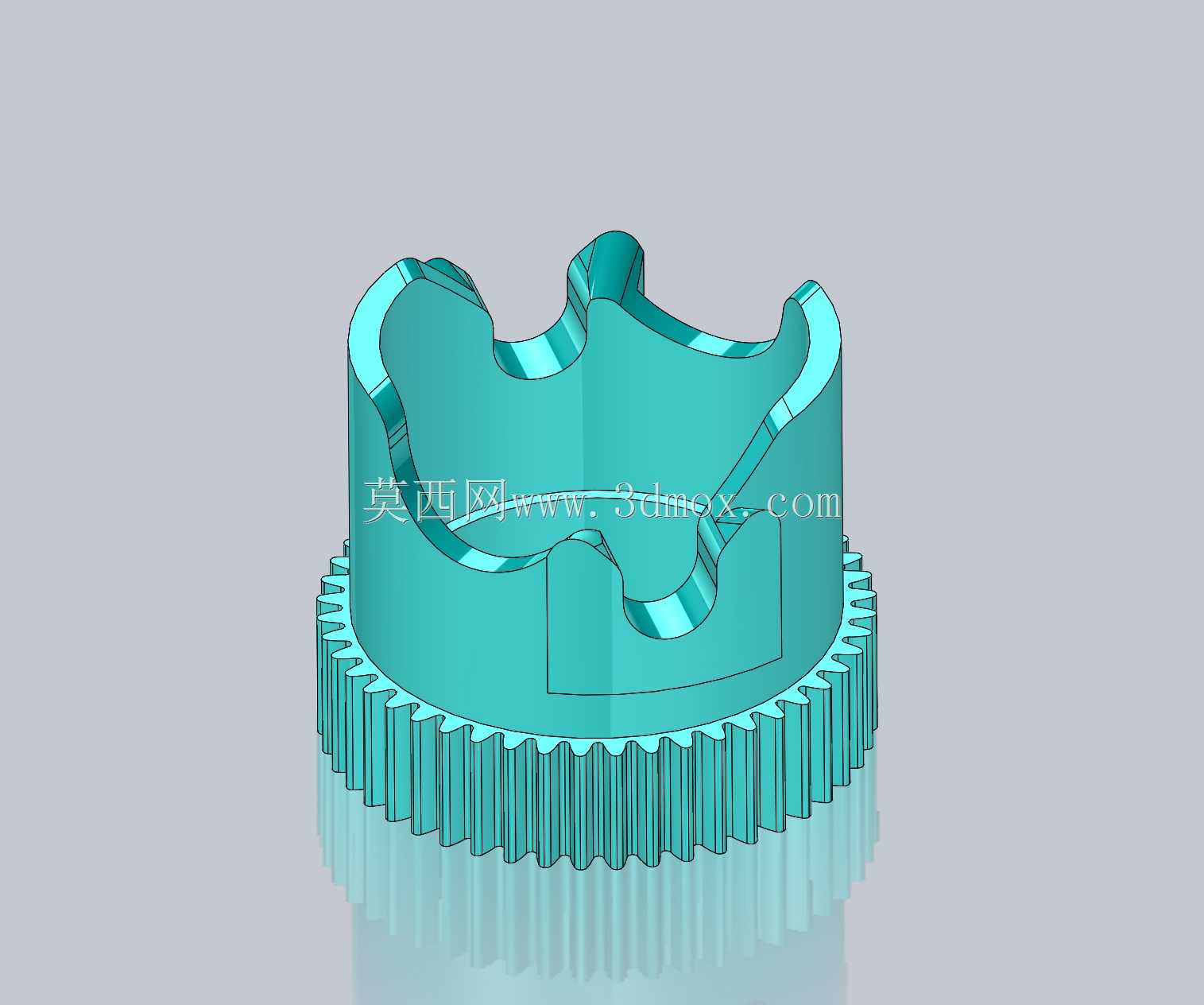

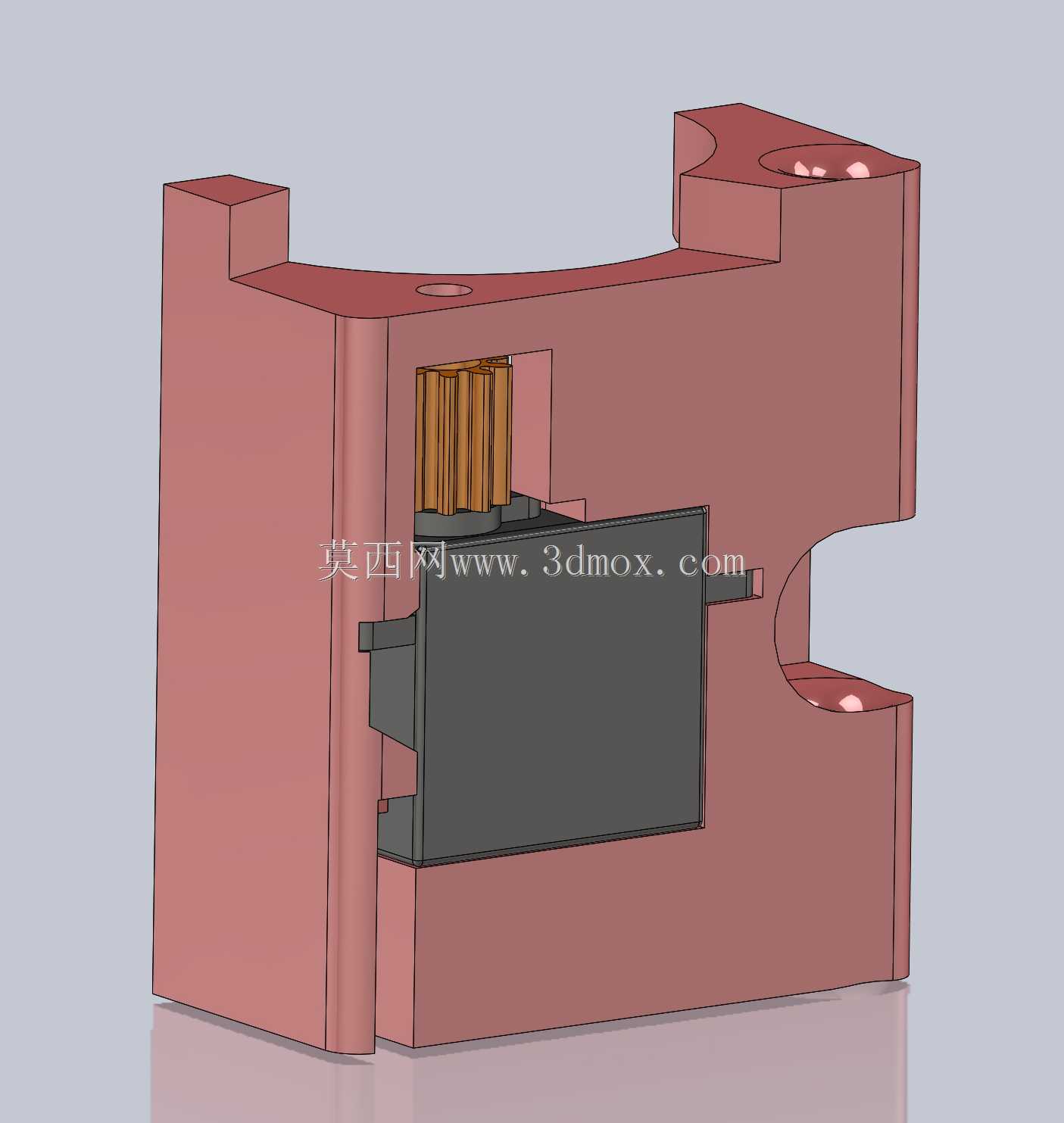

　　同时简化了锁紧释放机构的传动链路，去掉了多余的外露凸起结构，把所有传动部件都收纳在框架内部，减少了操作过程中手指被挤压的风险点，也让整体外观更简洁，没有多余的干涉结构。模块化是这套设计最核心的特性，每个气动弹簧单元都设计成了可独立替换的标准模块，能根据实际的行程、载荷需求灵活组合单元数量，不需要重新设计整体框架就能适配不同的端部绞车需求。基础单模块可以直接安装在标准规格的方管框架内，单组16英寸行程的气弹簧配置下，能提供48英寸的绞盘行程与275磅的稳定输出拉力，如果对安装总高度有严格限制，也可以换用8英寸行程的气弹簧，搭配单个单元就能实现32英寸的绞车行程，整体安装高度能压缩到40英寸以内，非常适合对安装边界有严格要求的吊杆、

　　带钩牵引场景，这种配置下的整体重量仅为双12英寸配置版本的60%-70%，能大幅降低搭载设备的整体负重。如果需要更长的行程，也可以搭配8英寸冲程的气弹簧与烟囱式延长结构，在保持275磅拉力的前提下把绞车行程拓展到48英寸，不过这种配置下下侧重会比基础双单元配置高约50%，安装时需要额外考虑重心配平；如果安装空间的长宽比受限，还可以把三组标准方管排列成L形布局，单条边的安装长度仅为4英尺，能适配更狭窄的安装空间。整套结构的安装边界都做了标准化适配，所有连接孔位都对应通用铝型材的安装槽距，不需要额外做定制转接件就能完成装配，气弹簧的更换也不需要拆解整个绞车框架，只需要拆下侧面的固定插销就能完成单元替换，日常维护的效率比传统绞车结构提升很多。
