竞赛类双轮升降机械臂机器人结构设计

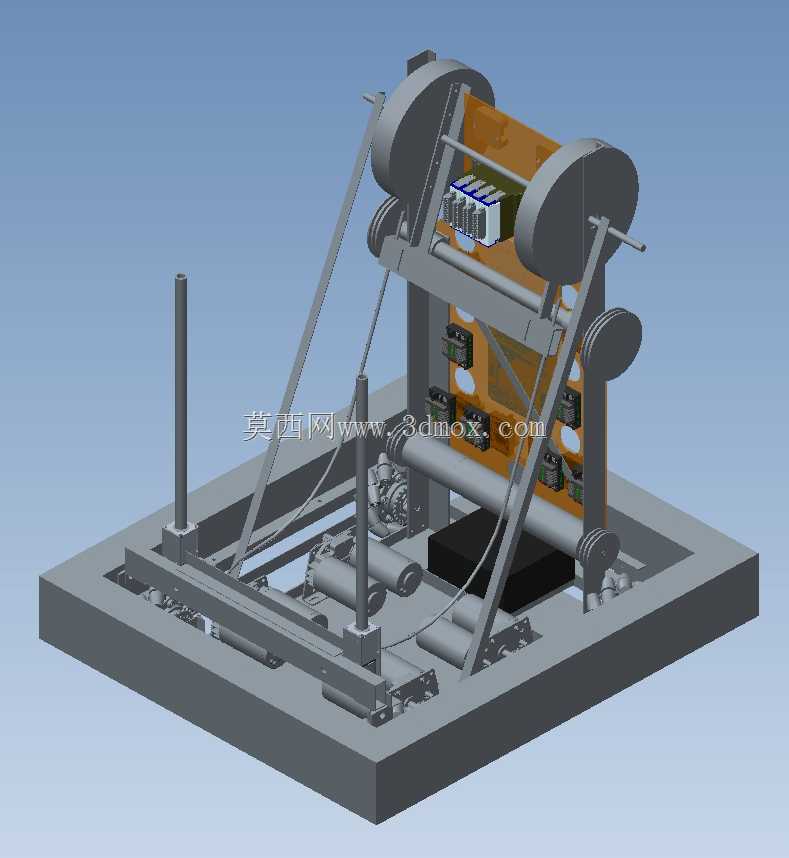

　　该机器人结构采用框架式集成底座设计，整体安装边界控制在矩形底座范围内，底座采用加厚板材拼接成型，为上部所有执行机构提供稳定的安装基准，可直接固定在竞赛场地的安装工位上，无需额外制作适配支架，底座内部预留了气动元件、控制模块的安装槽位，所有走线可沿底座内侧的布线槽排布，避免运动过程中线路拉扯干涉。上部主体采用镂空板式承载结构，两侧对称布置大直径同步带轮传动组，通过同步带将动力传递至上部升降导向立柱，导向立柱采用双圆柱导轨平行布置，可实现竖直方向的精准直线运动，运动行程覆盖竞赛任务要求的拾放高度区间，传动侧的张紧轮采用偏心可调结构，可在装配阶段快速调整同步带张紧力，避免长期运行出现跳齿、传动滞后问题。主体结构正面分层布置了动力驱动模块、

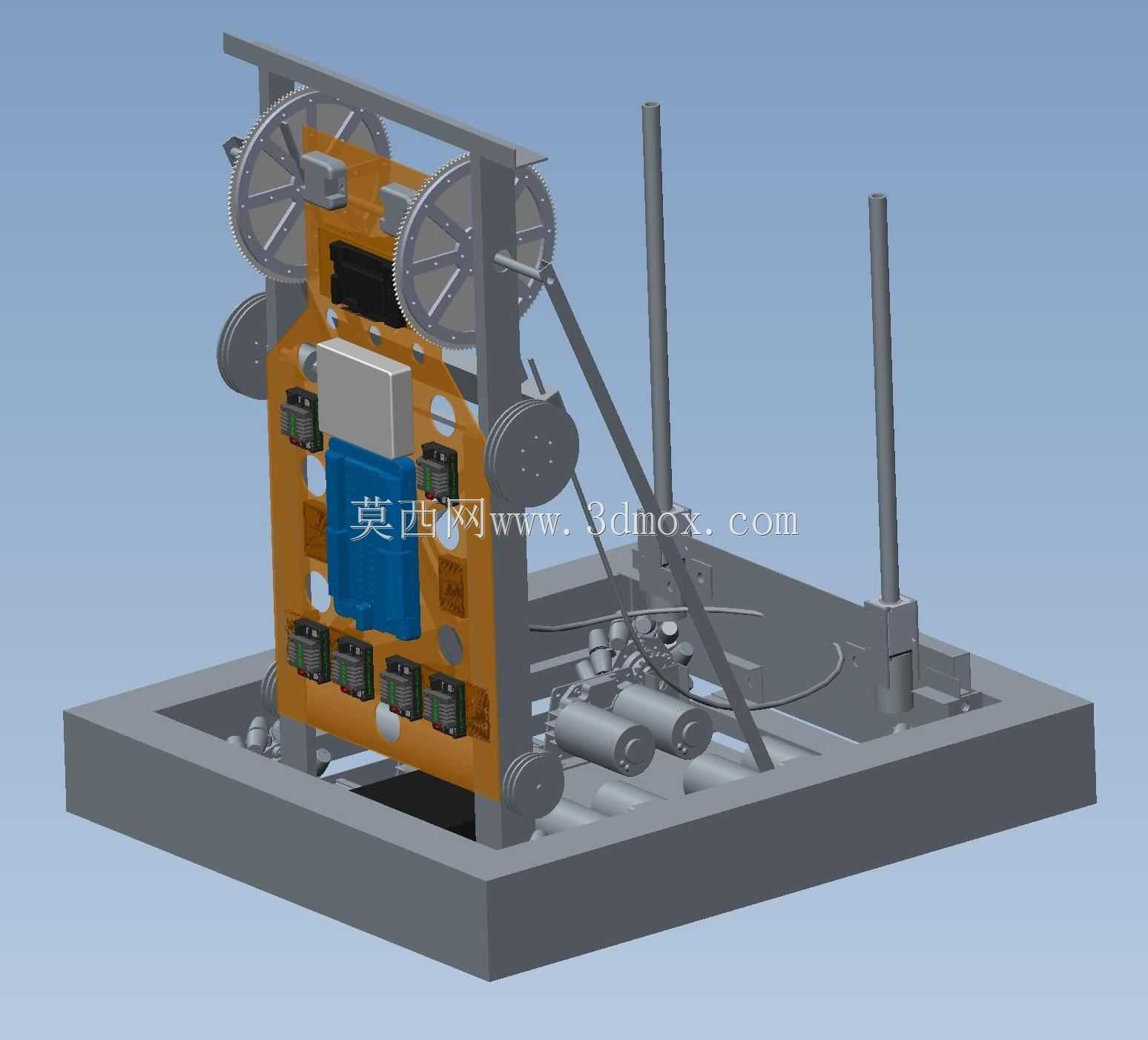

　　执行元件安装位，蓝色区域为核心控制单元的防护安装区，周边预留了标准安装孔位，可根据不同任务需求快速更换末端执行器，下部排布的多个驱动模块分别对应行走、升降、末端动作的动力输出，每个模块均设置独立的减震缓冲垫，减少多机构同时运行时的共振传递。两侧的轮组结构集成了行走驱动与传动换向功能，轮轴采用双轴承支撑结构，可承受横向冲击载荷，适应竞赛场地的不平整路面，轮组外侧设置了防护挡板，避免运行过程中杂物卡入轮系造成停机。整体设计采用模块化拆分思路，底座、主体框架、升降机构、轮组均可独立拆分装配，单个模块的安装紧固件均采用统一规格，方便现场快速维护更换，所有运动部件的活动间隙均预留了合理的公差范围，既保证运动顺畅无卡滞，

　　又避免间隙过大造成的定位精度偏差。该结构可直接应用于青少年工程竞赛、教学实训场景，也可作为小型搬运机器人的基础结构框架，通过更换末端执行器适配不同的物料拾放、定点搬运任务，整体结构的重心经过优化设计，升降机构运行至最高位置时整体重心仍落在底座支撑范围内，不会出现侧翻风险，传动链路的动力损耗经过反复校核，可保证动力输出效率满足快速动作的响应要求。
