FRC赛事竞技机器人框架结构设计

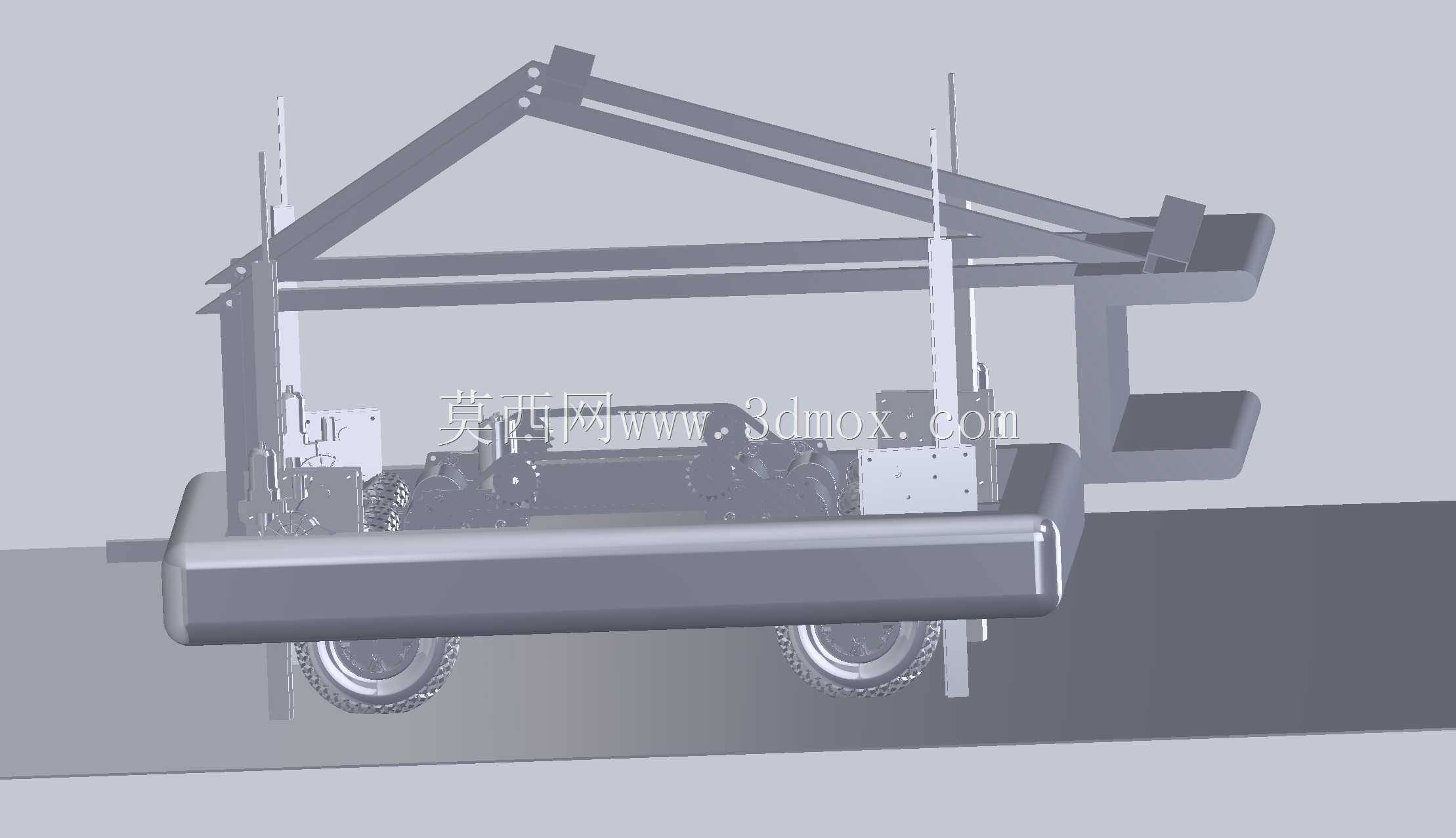

　　这套结构针对青少年机器人竞技赛事的对抗场景设计，核心围绕赛事内的物料拾取、抬升投放、场地机动对抗需求搭建整体框架。从结构布局来看，底盘采用双侧轮组驱动配置，轮组安装位预留了足够的避震调整间隙，能够适配赛事场地内的拼接地板、小幅坡度以及障碍凸起，保证行进过程中轮组始终贴合地面，避免动力空转影响机动效率。底盘上部的主框架采用三角桁架式抬升臂结构，这种结构在控制整体自重的前提下，能够获得更高的结构刚性，抬升臂的铰接点设置在底盘后部重心偏上位置，抬升作业时可以将负载力矩分散到底盘整体框架上，避免局部应力集中导致的结构变形。两侧的竖直导向立柱采用双光轴导向配置，滑动座预留了执行末端的安装孔位，可以根据不同赛季的任务需求加装夹爪、推板、

　　投射机构等不同功能组件，导向立柱的安装位设置了多组调节孔，能够根据实际搭载的末端组件重量调整安装高度，匹配不同的抬升行程需求。底盘前部设置了贯通式防撞梁，采用圆角矩形截面的型材搭建，防撞梁突出底盘前端120mm左右，能够在对抗碰撞中吸收冲击能量，保护后部的轮组传动结构以及电气安装位，防撞梁上预留了多组传感器安装孔，可以加装场地识别传感器、限位检测开关等电控组件。框架整体的安装边界充分考虑了赛事规则的尺寸限制，收拢状态下的外轮廓尺寸能够满足常规赛事的进场尺寸要求，抬升臂完全展开时的作业高度覆盖赛事中常见的投放台高度区间。结构设计过程中优先采用标准型材拼接的方式，大部分连接位采用螺栓紧固而非焊接，

　　方便参赛队伍根据实际测试情况快速调整结构参数，更换受损部件，不需要复杂的加工设备即可完成现场维护。轮组的安装座设置了张紧调节结构，可以根据不同场地的地面摩擦力情况调整轮组的预紧压力，获得最优的抓地表现。抬升臂的驱动安装位预留了足够的空间，既可以适配电机丝杠驱动方案，也可以更换为气动推杆驱动，适配不同队伍的电控方案选型。整个框架的走线空间全部预留在型材的内侧槽位中，能够避免对抗过程中线路被剐蹭拉扯导致的电气故障，电气组件的安装板设置在底盘中部的重心位置，降低整车的重心高度，提升快速转向、急停急启过程中的稳定性，避免侧翻风险。
