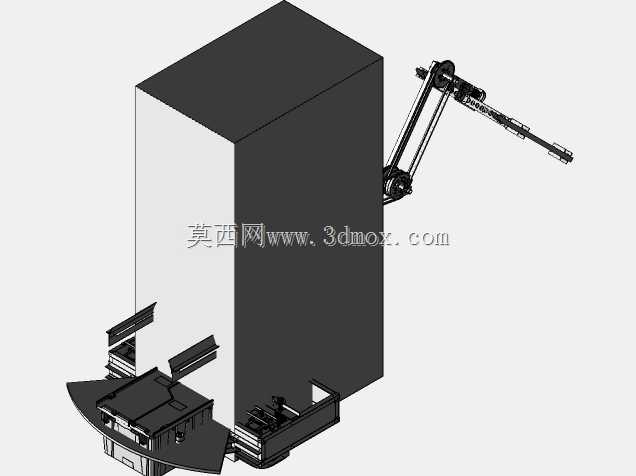

FRC赛事蝎子构型竞技作业机器人结构

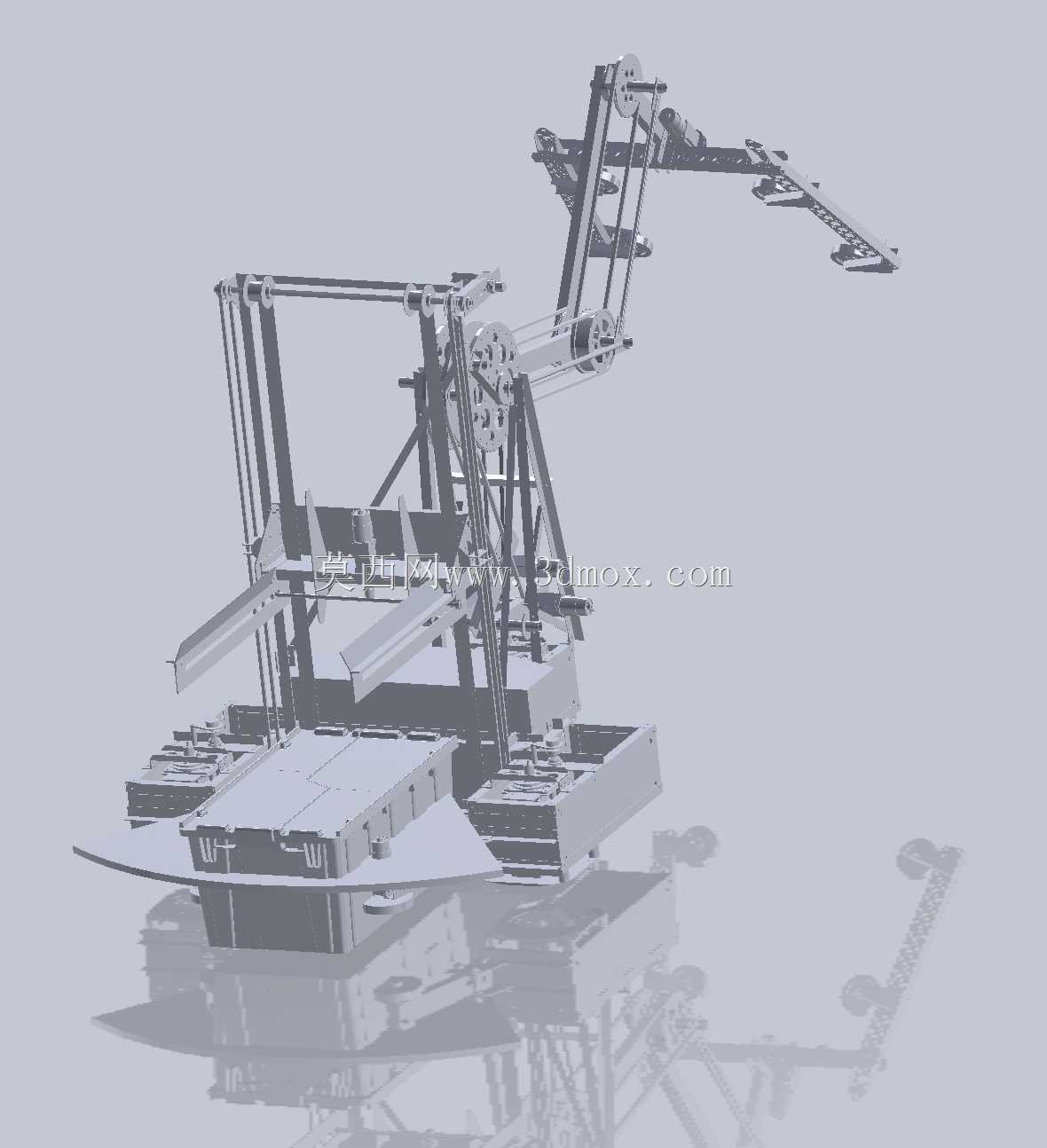

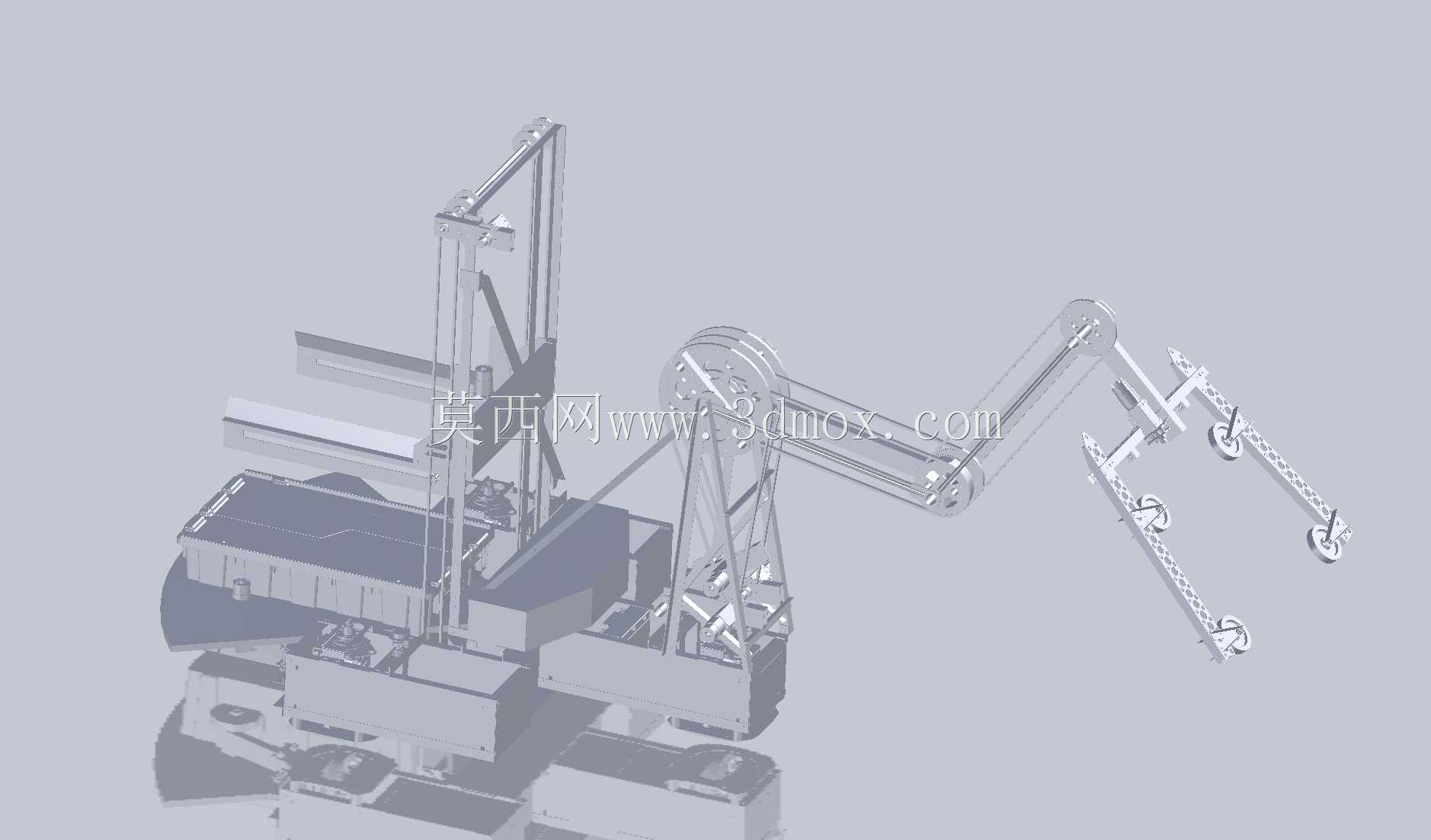

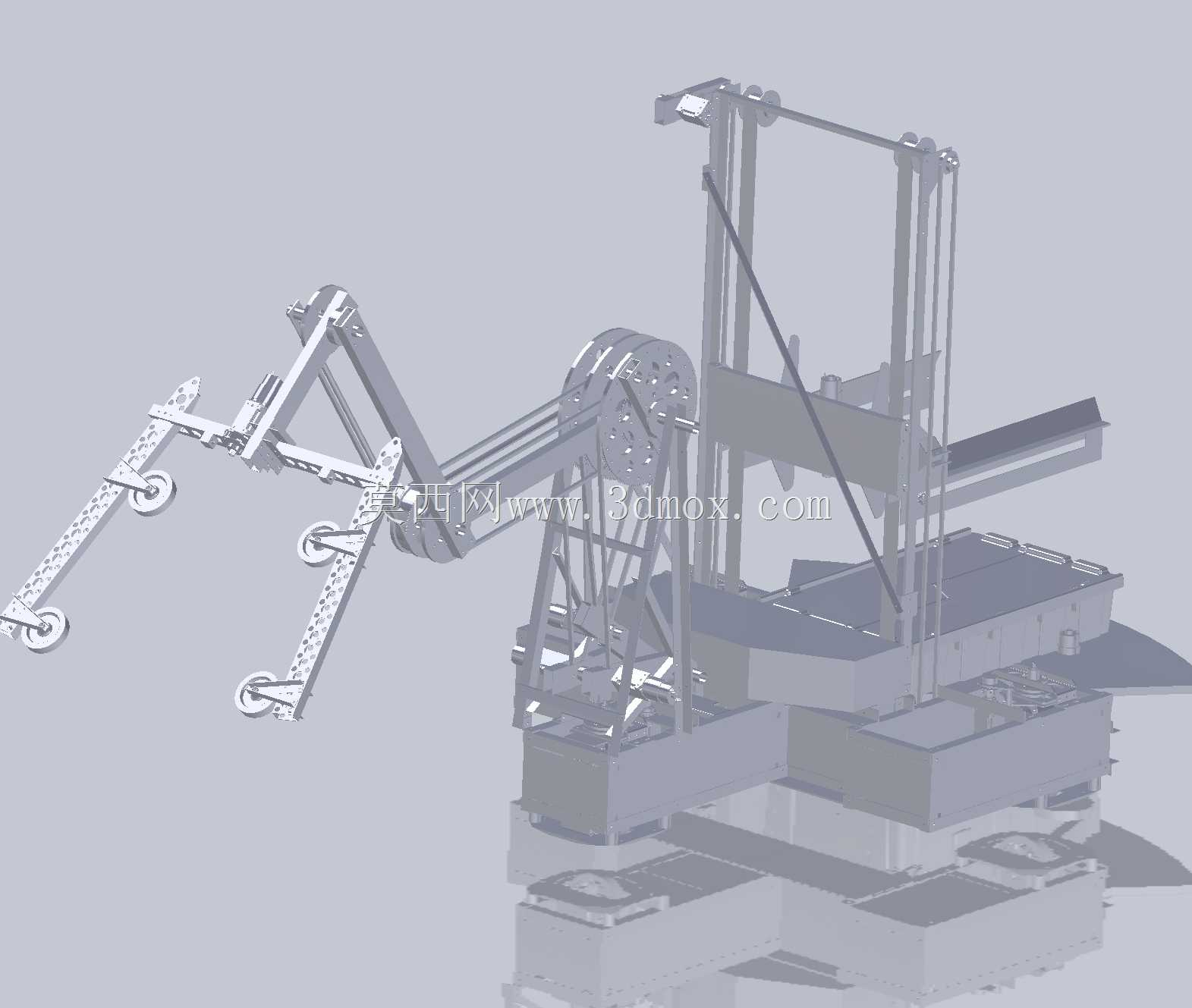

　　该款竞技作业机器人采用类蝎子的仿生构型设计，整体布局围绕赛事作业需求展开，前端布置多自由度拾取执行臂，臂端采用带滚轮的叉形拾取结构，可快速完成场地内散置物料的卡接、托举动作，执行臂的连杆铰接点经过受力优化，在伸展至最大作业半径时，臂体末端挠度控制在赛事允许的精度范围内，避免拾取过程中出现物料脱落的情况。中部为设备承载底盘，底盘采用框架式焊接结构，预留了电控模块、动力电源、气动回路的安装空间，底盘底部的行走轮组采用差速驱动布局，可实现小半径转向甚至原地回转，适配赛事场地内狭窄通道的通行需求，底盘的安装边界充分考虑了赛事规则的尺寸限制，所有外伸部件在收拢状态下均不超出规则限定的轮廓范围，避免赛前检核出现尺寸超规问题。

　　后部设置立式升降架结构，升降架采用双立柱导向配合线性滑轨的传动形式，可将拾取到的物料抬升至指定投放高度，架体的斜向支撑拉杆采用可调节长度设计，可根据实际作业的负载情况调整预紧力，降低升降过程中的架体晃动量。从设计思路来看，整体结构优先保障作业动作的可靠性，所有铰接位置均采用带密封的轴承连接，减少赛场粉尘进入转动副造成的卡滞问题，执行臂的驱动采用气动与电动结合的形式，大臂的俯仰动作由大扭矩伺服电机配合减速器提供动力，末端拾取夹爪的开合由气动回路驱动，兼顾动作响应速度与夹持力的稳定性。在安装边界设计上，所有外露的传动部件均设置了防护挡板，避免作业过程中物料卡入传动间隙造成设备故障，底盘的配重块布置在升降架下方位置，

　　在升降架抬升最大负载至最高位置时，整机重心仍落在底盘轮组的支撑多边形范围内，防止出现倾翻风险。该结构可直接作为青少年机器人赛事的参赛方案参考，也可拆解为独立的机械臂、移动底盘模块，用于小型搬运类作业设备的结构验证，建模过程中对所有铰接点的运动行程做了干涉检查，确保各机构在全行程动作中无部件碰撞问题，装配层级清晰，可直接导出工程图用于零部件加工与整机装配调试。
