竞赛机器人弹射器绞车传动结构

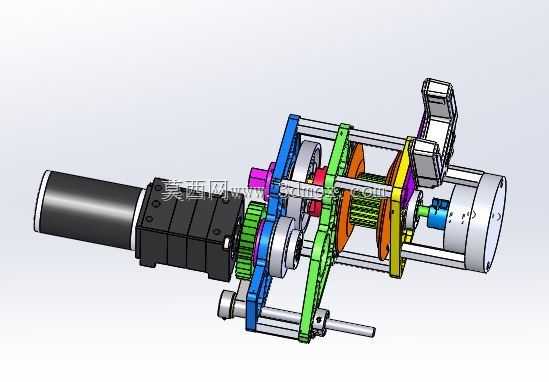

　　该结构为竞技类机器人配套的弹射动力绞车单元，核心服务于机器人弹射作业的动力蓄能与触发释放场景，多用于需要瞬时输出大拉力完成投射动作的特种机器人平台，可在紧凑安装空间内实现稳定的拉力蓄存与可控释放，适配高强度对抗类作业的工况需求。整套机构以侧置动力单元为输入源，通过多级钢质齿轮组完成扭矩放大，传动链路中集成棘轮棘爪锁止结构，配合气缸驱动的拨爪组件实现锁止状态的保持与释放切换，整套传动链路的设计冗余可覆盖80LBS级别的拉力输出需求，自重控制在4lbs级别，不会给机器人本体带来过多负载负担。设计阶段优先考虑了紧凑安装边界，整体采用分层堆叠的板式安装结构，所有传动齿轮、锁止组件、驱动气缸均集成在两块平行安装板之间，

　　输入轴端预留标准联轴器对接位，输出端设置棘轮扳手手动操作接口，可在动力未接入状态下完成手动回缩调试，无需额外拆解机构即可完成预紧调整。齿轮组的传动比可通过更换VEX Versa行星齿轮箱的阶段配置完成调整，无需改动主体安装结构即可适配不同拉力需求的弹射臂配置，适配性较强。正时皮带作为弹射臂的动力传递部件，设计时特意规避了全行程前的回接干涉问题，避免皮带在运动过程中因反向受力出现跳齿或过早磨损，拨叉传感器的触发位置经过校准，可在回缩到位后及时切断动力输入，防止机构过冲损坏。润滑脂加注点预留于齿轮啮合侧与转轴配合位，日常维护无需完全拆解机构即可完成保养作业，气缸安装位设置微调结构，可补偿加工与装配误差，保证拨爪与棘轮的啮合精度，避免出现锁止失效的问题。整套机构的安装孔位采用标准化间距设计，可直接固定在机器人上部结构的通用安装梁上，无需额外制作转接支架，输出端的连接位可适配不同规格的弹射臂铰接点，适配多类弹射作业构型的机器人平台。
