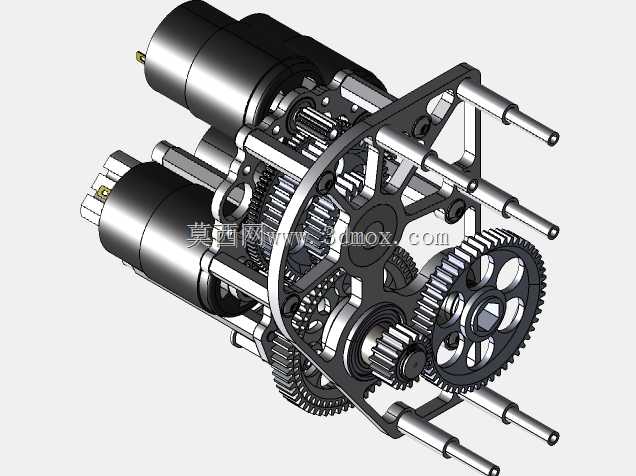

双电机驱动两速气动换挡齿轮变速箱结构

　　这套变速传动结构面向竞技类移动机器人、小型重载移动平台的动力传输需求设计，核心匹配5系列775规格直流驱动电机，采用双电机并行输入的布局方案，可在紧凑安装空间内实现大扭矩输出与两档速比切换，适配需要兼顾低速重载爬坡、高速行进移动的作业场景。结构设计阶段优先考虑传动链路的载荷分布合理性，双电机输入轴通过对称布置的直齿轮组将动力汇入中间传动层级，避免单电机输入带来的齿轮单侧偏载问题，所有啮合齿轮均采用标准渐开线圆柱齿形，建模阶段保留了完整的齿廓修形余量，可直接对接后续的齿轮加工工艺参数输出。换挡执行机构采用气动驱动方式，相比传统舵机换挡结构，气动拨叉的输出推力更大，可在带载状态下完成档位切换，不会出现打齿、卡滞问题，

　　适配高负载工况下的动态变速需求；输入侧预留了速度编码器的安装接口，可实时采集输入轴转速数据，为闭环运动控制提供精准的转速反馈信号，方便整机控制系统匹配不同档位下的动力输出曲线。安装边界方面，整个齿轮箱采用框架式镂空安装支架，支架上预留了多组标准安装孔位，可直接适配主流小型移动平台的安装孔距，输出轴采用多轴并行伸出设计，可同时对接两侧驱动轮，省去额外的分动结构，进一步压缩整机动力舱的占用空间。内部传动的轴承安装位均设计了标准挡圈槽，可直接选用标准件深沟球轴承完成装配，所有轴类零件的轴肩定位尺寸均符合通用机械装配公差要求，装配时不需要额外定制非标紧固件。齿轮组的传动比分配经过反复校核，低速档可将电机输出扭矩放大四倍以上，满足起步、

　　爬坡时的大扭矩需求，高速档则通过直连传动路径降低传动损耗，满足长距离高速移动的效率需求，换挡拨叉的行程位置设置了硬限位结构，避免换挡过位导致的齿轮啮合错位问题。整个结构的镂空支架在保证结构刚性的前提下尽可能去除非承载区域的材料，降低整体自重，适配对自重敏感的移动类设备应用场景。
