竞赛级改进型多档位齿轮变速传动结构

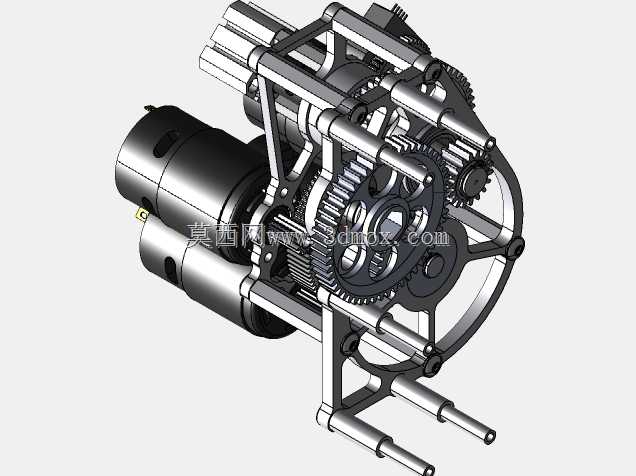

　　该变速传动结构主要面向竞技类移动机器人动力传输场景，适配轮式机器人底盘的动力分配需求，可在紧凑的安装空间内完成多档位动力切换，匹配不同工况下的轮端扭矩与转速输出要求。从结构设计逻辑来看，设计团队针对原有方案的动力冗余问题做了针对性优化，将原定制88齿直齿轮替换为标准规格85齿现成齿轮，在保证传动比满足设计要求的前提下，减少了单台设备的驱动电机配置数量，从原有的5台电机缩减至4台，既降低了整体动力系统的重量与布线复杂度，也减少了多电机协同控制的调校难度。结构上采用框架式镂空安装支架，所有传动齿轮、换挡机构、输入输出轴均通过支架上的定位孔完成同轴度固定，支架采用等强度杆系布局，在保证整体支撑刚度的前提下尽可能去除非必要材料，

　　降低整体结构自重，适配竞技类设备对重量控制的严苛要求。换挡执行部分采用滚珠式换挡结构，相比传统拨叉换挡，滚珠定位的档位切换手感更清晰，档位到位后锁止可靠性更高，可避免机器人在剧烈加减速、颠簸行进过程中出现跳档、脱档问题。输入轴端可直接适配驱动电机的输出轴，通过法兰式连接保证同轴度，输出轴端预留标准安装接口，可直接连接轮组传动链或者其他动力输出部件，整体安装边界紧凑，可直接嵌入机器人底盘的中部安装舱位，不需要额外设计复杂的转接固定结构。传动齿轮组采用定轴式布局，各档位齿轮通过滚针轴承支撑在传动轴上，换挡时通过滚珠机构带动结合套移动，完成对应档位齿轮的动力结合，传动路径短，机械传动效率高，可减少动力传输过程中的损耗。

　　编码器安装位预留于输入轴侧端，可直接适配更高分辨率的编码器部件，方便控制系统实时采集输入轴转速数据，实现更精准的动力输出闭环控制，满足竞技场景下对动力响应速度、控制精度的高要求。整个结构的所有传动部件均做了运动干涉校验，各齿轮啮合间隙、换挡行程均经过参数优化，既保证齿轮啮合的平稳性，降低传动噪音与磨损，也保证换挡动作的顺畅无卡滞，可在高负载、频繁换挡的工况下长期稳定运行。
