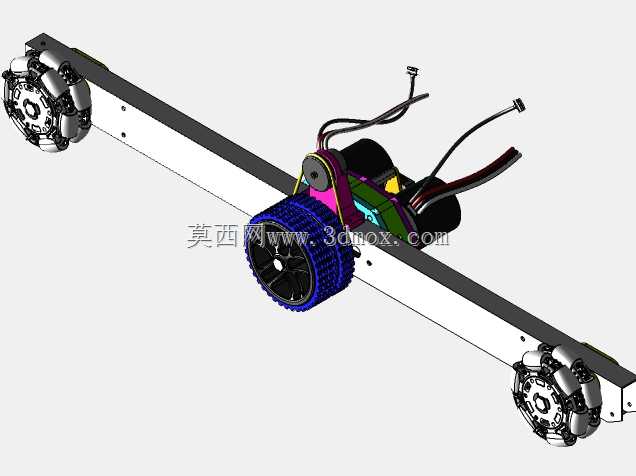

FRC竞赛机器人P-Drive原型底盘导轨结构

　　这套底盘导轨结构是面向FRC机器人竞赛场景开发的行走承载核心部件，主要适配铺设有地毯的室内竞赛场地，解决常规底盘在地毯面行驶时易出现的轮组打滑、行驶轨迹偏移、自动驾驶定位误差偏大的问题，可直接适配MINI-CIM、CIM、NEO以及Falcon四款主流竞赛用驱动电机，覆盖多数参赛队伍的动力选型需求。从结构设计逻辑来看，导轨主体采用长直梁式承载构型，作为整个底盘的安装基准，两侧轮组安装位预留了统一的同轴度定位基准，可保证左右驱动轮的轴线平行度，避免行驶过程中出现偏磨、走偏的问题。驱动轮组采用大直径防滑橡胶轮，轮面做了加深的防滑齿纹设计，能够嵌入地毯纤维表层，提升抓地力的同时不会过度卡滞地毯纤维造成行驶阻力陡增；

　　前端随动轮采用多瓣式万向轮结构，可在机器人转向、横移时提供多方向的随动支撑，减少转向阻力。安装边界方面，导轨梁上预留了多组等距的安装孔位，孔位间距匹配FRC竞赛规则允许的标准型材安装尺寸，参赛队伍可根据自身机器人的上层结构布局，灵活调整驱动模块、电池、控制元件的安装位置，不需要额外对导轨进行二次打孔加工。驱动模块的安装座做了分层式设计，电机安装位、减速箱安装位、轮轴固定位采用一体化加工基准，可保证电机输出轴、减速箱传动副、轮轴三者的同轴度控制在合理公差范围内，减少传动过程中的功率损耗，同时降低高速行驶时的结构振动。这套结构的设计核心是平衡底盘的刚性与轻量化需求，导轨梁在保证轮组安装位、上层结构安装位刚性的前提下，

　　对非受力区域做了减重挖除处理，在不降低整体承载能力的前提下控制整体重量，给上层的功能机构留出更多的重量配额，符合竞赛机器人的重量分配设计逻辑。实际使用中，这套导轨底盘可支持机器人完成直线加速、定点转向、横移调整等多种行驶动作，在地毯场地行驶时的轨迹重复精度能够满足自动驾驶程序的定位要求，减少因地面附着条件变化带来的程序调试工作量，轮组与导轨的连接采用快拆式固定结构，参赛队伍可在竞赛间隙快速更换磨损的轮皮或者故障的驱动电机，不需要整体拆解底盘结构，提升赛场维护效率。
