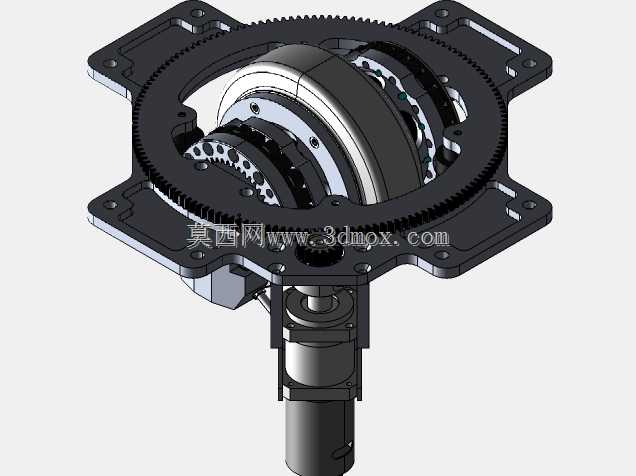

轮内集成式全向转向驱动轮组结构

　　该轮组结构主要面向全向移动机器人、定制化AGV底盘、竞赛类移动机器人的行走系统开发场景，区别于传统差速转向、阿克曼转向结构，可实现单轮360度任意方向的转向动作，无需额外设置转向轮组的回转避让空间，能够大幅缩小移动底盘的整体转弯半径，适配窄通道作业、多自由度姿态调整的移动设备需求。从结构设计逻辑来看，整套驱动单元将动力元件完全集成在从动轮内部，采用CIM电机作为核心动力输出源，通过Mercotac滑环结构实现旋转状态下的持续功率传输，避免轮组长时间回转过程中出现线缆缠绕、拉扯断裂的问题，解决了传统轮边转向结构布线复杂、线缆易损耗的痛点。传动链路采用双级齿轮减速结构，可在有限的轮内空间内实现合理的减速比放大，

　　匹配移动设备行走所需的扭矩输出特性，齿轮啮合的侧隙控制经过结构优化，可保证动力传输过程的平稳性，减少行走过程中的传动冲击。在承载结构设计上，Delrin材质的滚筒部件直接布置在CIM电机的端盖位置，可直接承接定制机器人作业过程中传递到轮组的负载，避免电机本体直接承受径向载荷，有效提升动力元件的使用寿命，降低轮组长期运行的故障概率。轮毂结构上预留了专门的通风开口，可在轮组运行过程中形成持续的空气流通路径，带走电机持续工作产生的热量，避免轮内密闭空间导致的电机过热降效问题。安装边界方面，轮组顶部采用方形法兰安装座，四周预留对称的固定安装孔位，可直接与底盘的安装面板通过螺栓锁紧固定，无需额外设计定制转接支架，

　　安装座的中心与轮组回转中心完全重合，可保证转向过程中轮组的回转精度，减少转向动作的位置偏差。轮组的转向驱动通过顶部的大直径齿圈实现，可外接转向驱动齿轮带动整个轮内单元绕中心轴回转，齿圈的模数经过匹配设计，可保证转向传动的精度，避免转向动作出现迟滞。整套结构的空间布局紧凑，所有传动、动力、承载部件均集成在轮体及顶部安装座范围内，不会额外占用底盘下方的多余空间，可适配低底盘移动设备的设计需求，结构拆分逻辑清晰，各部件的装配定位均设置了对应的止口结构，可降低装配过程中的对位难度，也方便后期的维护拆解。
