海视四通道SDI视频编码器结构设计

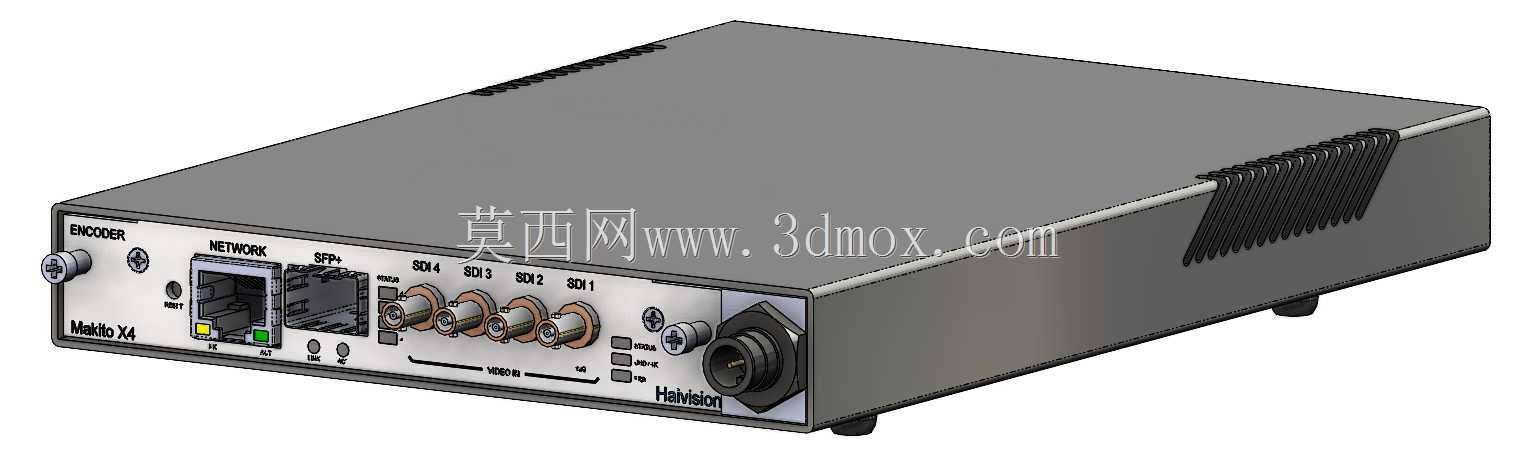

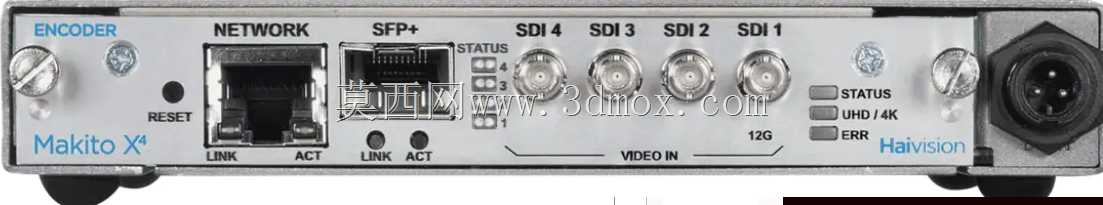

　　这款四通道SDI视频编码器主要面向专业广电传输、现场活动直播、远程医疗示教、高清视频会议等场景，承担将前端采集的多路SDI基带视频信号压缩编码为IP流的核心转换作用，是专业视音频传输链路里的关键前端处理设备。从结构设计来看，整机采用标准1U机架式金属壳体，外壳选用冷轧钢板冲压成型，表面做哑光喷塑处理，兼顾电磁屏蔽性能与机架安装的结构强度，壳体两侧预留标准机架安装耳固定孔位，可直接适配标准19英寸机柜安装，安装深度控制在常规广电机房机柜的兼容范围内，不会与机柜后部理线架、供电模块产生空间干涉。前面板布局按照运维操作优先级做了分区设计：最左侧为设备复位按键，采用内凹式防误触结构，避免日常运维时误碰导致设备重启；

　　紧邻的网络接口区域分别设置以太网电口与SFP+光口，每个接口下方对应配置链路连接、数据活动状态指示灯，运维人员无需登录后台即可直观判断链路通断状态；中部为四路12G-SDI输入接口，接口采用加固型BNC座，接口间距预留了足够的线缆插拔操作空间，即使接入加粗型SDI线缆也不会出现相邻接口互相干扰的情况，接口旁设置状态、分辨率、错误三类状态指示灯，可快速定位单路信号的输入异常；前面板右侧预留设备标识区域，整体操作区的按键、接口高度均符合人体工学操作范围，无需俯身即可完成日常状态查看与线缆插拔操作。设备底部设置四个防滑橡胶脚垫，在桌面临时部署场景下可保证设备放置稳定，同时脚垫高度预留了底部散热通风间隙，

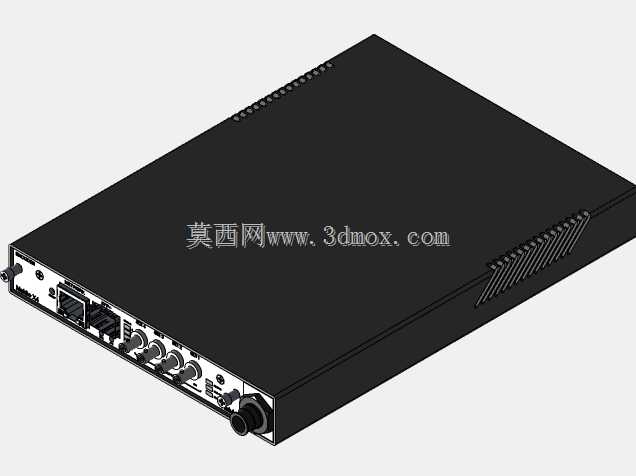

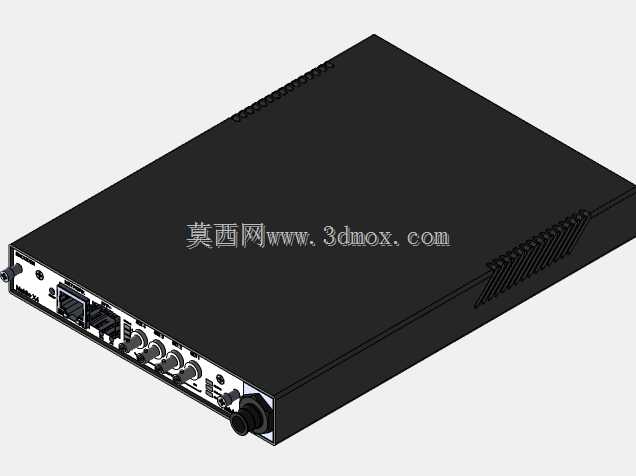

　　配合壳体侧面的通风开孔形成自然对流散热通道，在满负载四通道编码工作状态下可保证壳体温度控制在电子元器件可靠工作范围内，无需额外配置强制散热风扇，避免了风扇运行带来的积尘与噪音问题，适配对噪音控制有要求的演播室、会议室部署场景。结构设计阶段充分考虑了广电设备的运维需求，所有内部板卡采用导轨式抽拉结构，后期维护时无需完全拆解壳体即可完成板卡更换与接口检修，接口模块均采用标准化选型，替换件通用性强，可降低后期运维的配件储备成本。
