X射线头配套介质油真空脱气装置

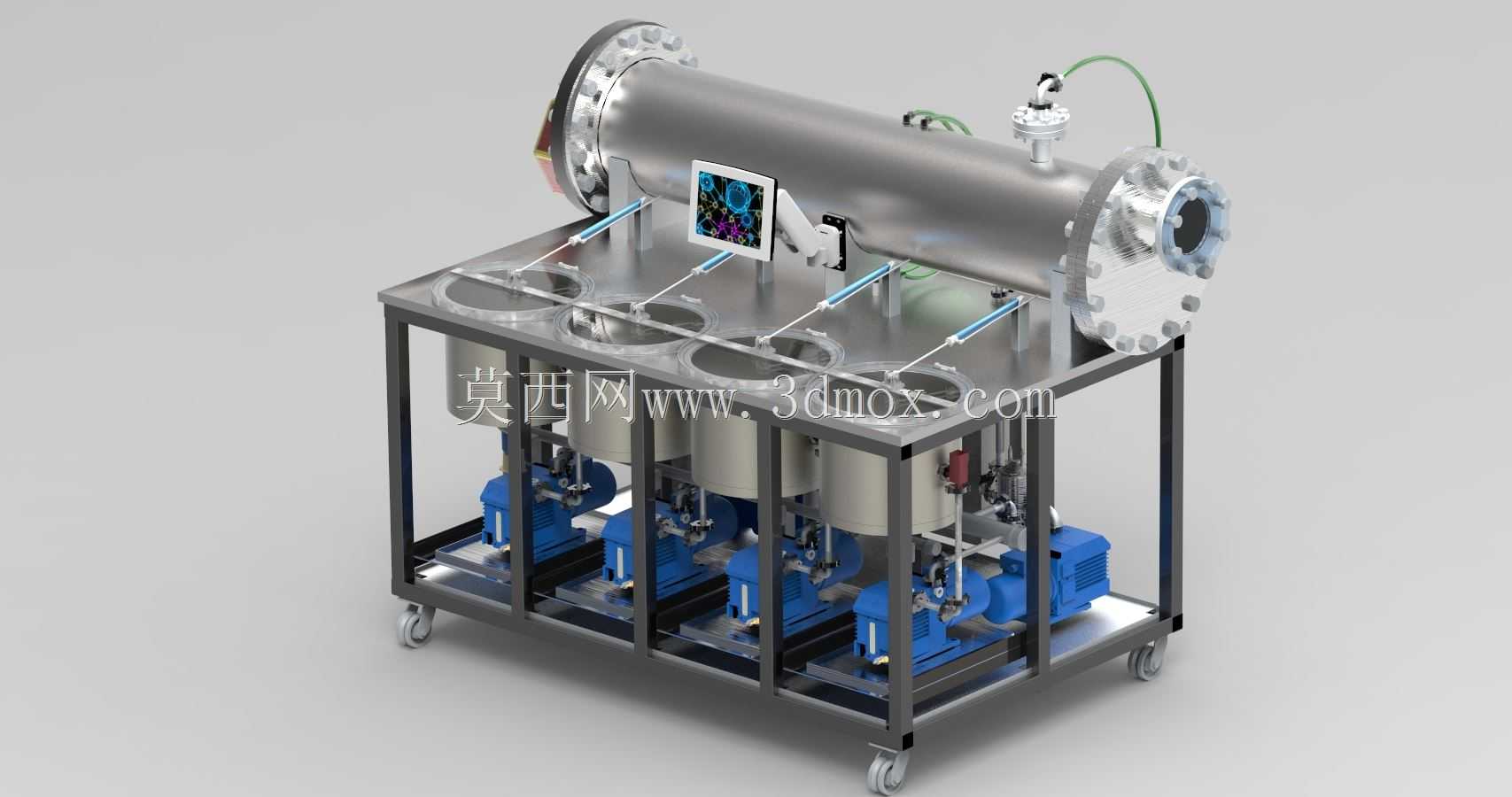

　　该装置主要服务于工业X射线检测设备的配套运维环节，针对X射线发生头内部填充的绝缘冷却介质油，在长期运行后混入气体、导致绝缘性能下降、散热效率衰减的问题，完成介质油的在线或离线脱气处理，避免因介质含气引发的射线管放电、击穿等故障，保障X射线检测设备的运行稳定性。设备主体采用卧式圆柱形承压罐体作为核心脱气腔，罐体两端采用高密封法兰结构，可承受脱气作业所需的真空度要求，罐体侧部预留介质油进出接口、真空抽气接口以及检测传感器安装位，可实时监测腔体内真空度、油液液位与温度参数。罐体下方集成四组独立的真空抽气机组与介质输送泵组，泵组通过带快接接头的金属管路与罐体对应接口连接，每组泵组对应独立的控制回路，可根据待处理油液的含气量情况，

　　选择单组或多组泵组协同作业，适配不同处理量的作业需求。整套设备采用方管焊接的框架式承载结构，框架底部安装万向带刹车脚轮，可在车间内灵活移动，适配不同工位的X射线设备运维需求，框架层板预留泵组安装定位孔，所有泵组与罐体的安装位置均做了重心配平设计，避免移动过程中出现侧倾风险。罐体上部安装触控式操作显示屏，可直接设置脱气真空度、处理时长、油液输送流速等参数，显示屏旁布置急停按钮与状态指示灯，方便现场操作人员快速掌握设备运行状态。设计过程中充分考虑了设备的维护便利性，所有管路连接均采用标准快装法兰，泵组与框架之间采用螺栓可拆卸连接，后期更换易损件时无需整体拆解设备；罐体的安装高度经过适配，底部预留足够的操作空间，

　　可方便操作人员完成底部阀门的启闭与油样采集作业。设备整体的安装边界充分考虑了车间通道的通行要求，整体宽度控制在常规车间通道允许的通行尺寸范围内，移动过程中无需额外拆解部件即可完成工位转场，脱气作业过程中产生的振动通过泵组底部的减震垫传递至框架，不会对周边精密检测设备造成干扰。
