封闭式150W12V直流开关电源结构设计

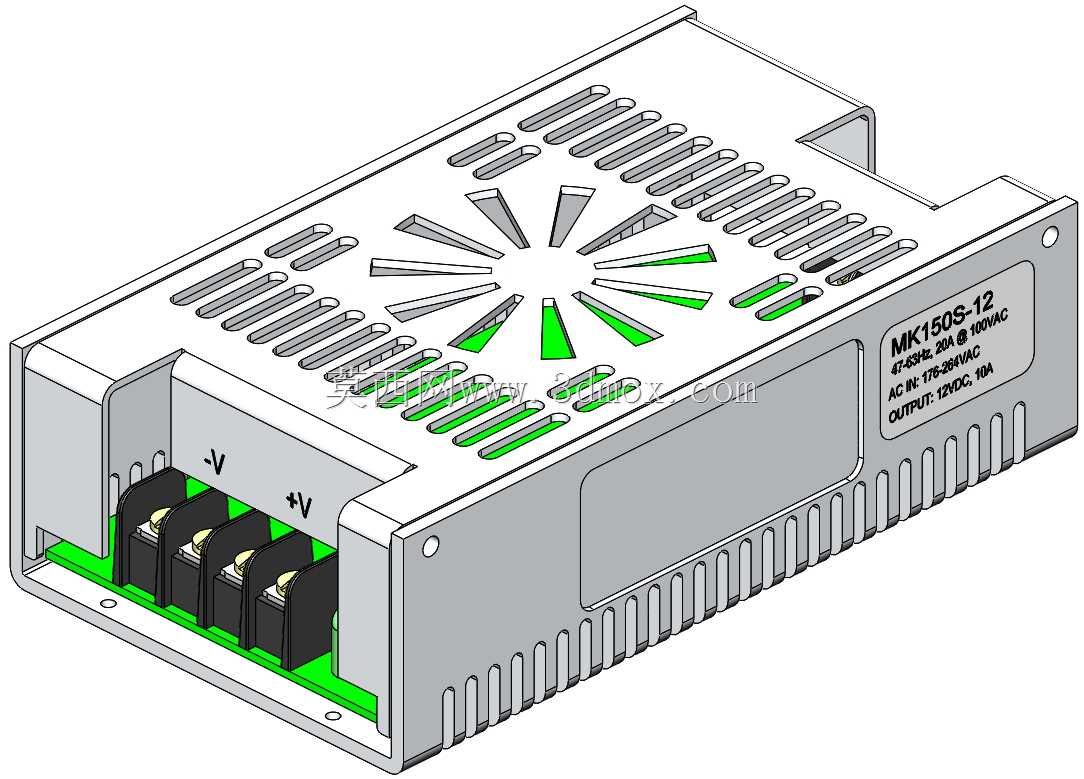

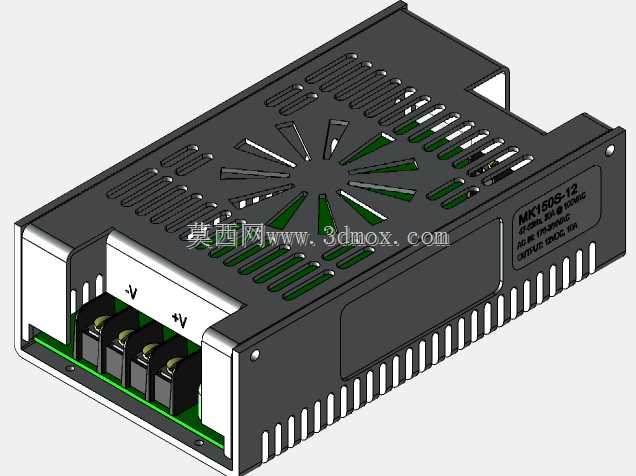

　　这款封闭式直流开关电源，额定输出功率150W、输出电压12VDC、额定输出电流12.5A，在工业控制、低压配电、小型机电设备供电场景中应用十分广泛。从结构设计层面来看，整体采用金属薄板弯折成型的封闭壳体，壳体侧面与顶面开设多组不同形态的散热通槽，顶面中心区域做放射状开槽配合侧边长条格栅，既能够保证内部功率器件工作时的热量通过空气对流快速散出，又能通过封闭结构阻挡大部分粉尘、杂物落入电源内部，适配车间、设备柜内等常规工业安装环境的防护需求。

　　接线端设置在壳体一侧，采用螺丝锁紧式接线端子，分别标注正负极输出标识，端子排布间距满足电气安全间隙要求，接线操作时无需额外拆解壳体，直接通过端子螺丝压接导线即可完成接线，适配多股铜芯导线的压接固定，日常运维接线效率较高。壳体侧边预留的安装固定孔位，可直接通过螺丝将电源固定在设备安装板、电控箱内的安装梁上，安装边界尺寸适配常规小型开关电源的安装位，替换同规格老旧电源时无需重新打孔调整安装位置，适配性较强。

　　设计过程中，内部PCB板与金属壳体之间预留足够的绝缘安全距离，功率器件的安装位置对应壳体散热通槽区域，保证热量传导路径顺畅，避免局部热量堆积造成功率器件寿命衰减。壳体边缘做折边钝化处理，没有尖锐毛刺，装配和安装过程中不会划伤操作人员手部，壳体表面做哑光金属处理，兼具防锈能力与工业设备的质感。输出端的端子护台结构，能够避免接线后导线裸露部分意外触碰造成短路风险，提升接线后的电气安全性。

　　在实际设备选型应用中，这类电源常作为工控板卡、小型直流电机、传感器组、低压照明回路的供电单元，封闭结构能够适应设备内部存在少量浮尘、偶尔有凝露风险的工况，相比开板式电源抗环境干扰能力更强，金属壳体还能起到一定的电磁屏蔽作用，减少电源自身工作时对外围敏感电控元件的电磁干扰，同时也能阻挡外部电磁信号对电源内部稳压回路的影响，保证输出电压的稳定性。
