10英寸钢丝增强柔性弯曲软风管结构

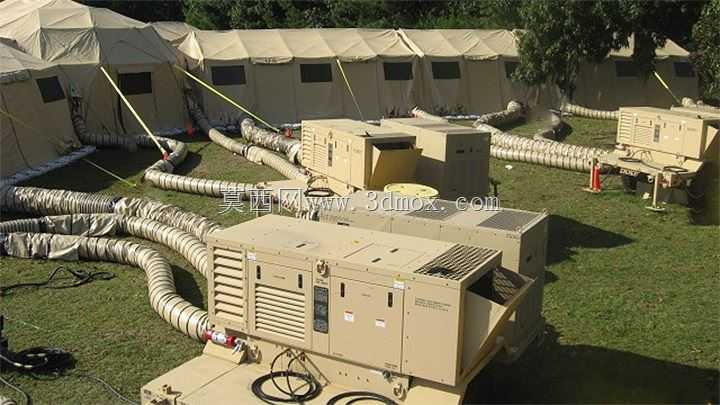

　　这类钢丝增强柔性软管常应用在通风除尘、物料气力输送、设备进出气连接等场景中，尤其适合安装空间存在转角、两端连接位置存在相对位移的管路布设场景，相比硬质金属管道，它不需要额外定制弯头、转接头，能顺着安装空间的走向自然弯曲，大幅降低现场管路布设的加工成本与安装难度。

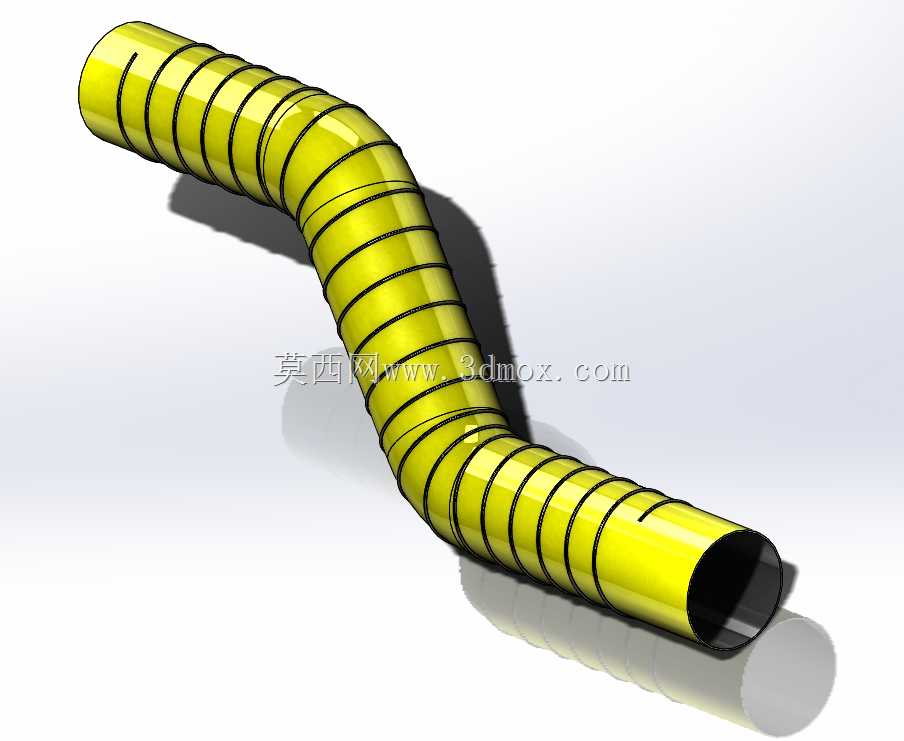

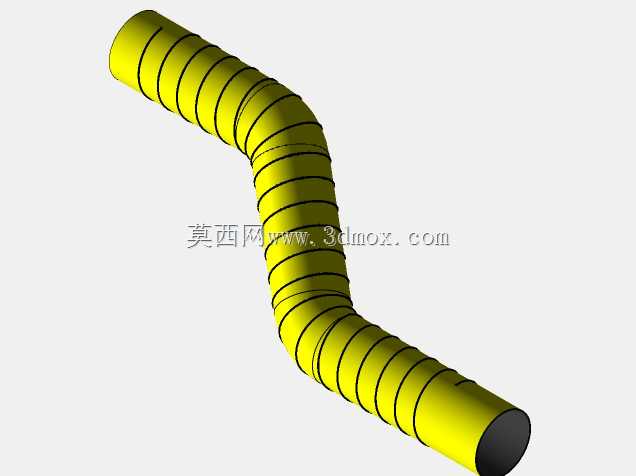

　　从结构设计来看，管体以柔性橡塑材质作为基底，内部等距螺旋嵌入高弹性钢丝作为支撑骨架，这种结构既保证了管体可以自由弯曲适配不同走向的安装路径，又能在管内存在正负风压的时候保持管腔通畅，不会因为负压吸瘪、正压鼓胀导致管路通径变化影响输送效率。10英寸的公称通径属于大口径柔性风管，适配大风量的通风、输送工况，比如车间集中除尘系统的支管连接、大型设备散热排风的接驳、粉状物料中短距离输送的管路，都能用到这个规格的增强软管。

　　建模过程中需要重点把控几个核心参数：首先是螺旋钢丝的螺距一致性，螺距过密会导致管体弯曲阻力变大，安装时弯折费力，螺距过疏则会让管体支撑强度不足，承压时容易出现管形塌陷；其次是弯曲段的曲率控制，要保证在最小弯曲半径下，管体不会出现死折，内壁保持平滑过渡，避免风阻增大或者物料输送时出现卡堵；另外还要注意管体两端的连接边界，端口位置要做平齐处理，预留足够的卡箍安装空间，保证和硬质管道对接时的密封性，不会出现漏风、漏料的问题。

　　实际选型使用时，这类软管的安装不需要复杂的法兰焊接，只需要将端口套在对接的硬质接头上，用卡箍锁紧即可，后期维护更换也十分便捷，当管体出现磨损破损时，不需要拆解整段管路，只需要更换对应段的软管就能恢复管路运行。在有振动的设备连接场景中，这种柔性管还能起到隔振的作用，阻断设备振动沿着管路传递，降低管路系统的共振噪音，延长整体管路的使用寿命。建模时还原螺旋钢丝的包覆结构，能直观验证弯曲状态下钢丝与外层橡塑材质的贴合度，避免实际生产时出现钢丝外露、层间脱离的问题，同时通过模拟不同弯曲角度下的管腔通径变化，能确认产品在实际安装工况下的通气、通料能力是否满足设计要求，为后续的实物生产、安装测试提供准确的结构参考。
