欧姆龙G3NA-210B固态继电器结构设计

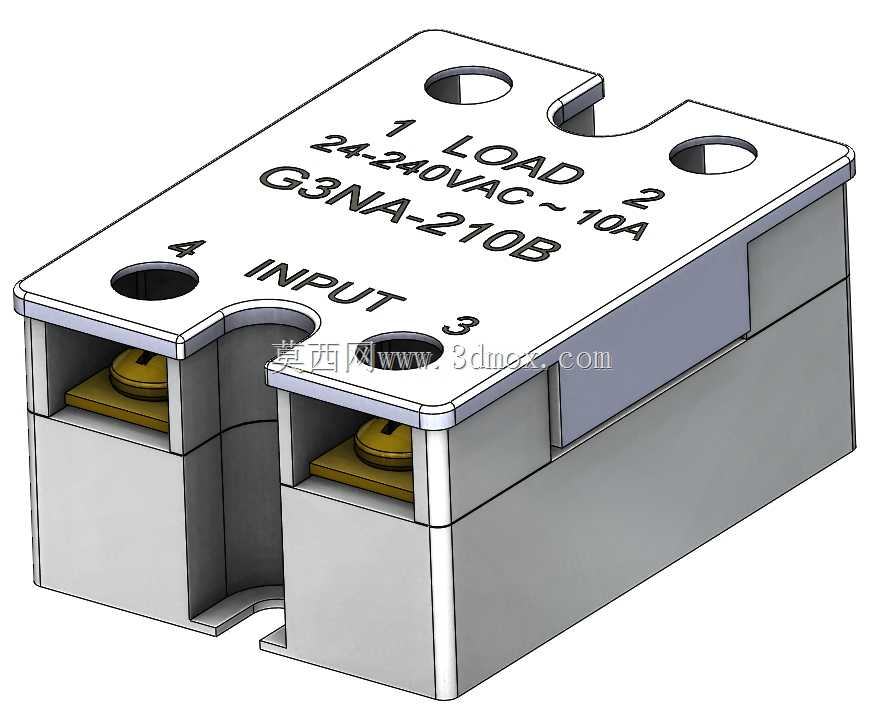

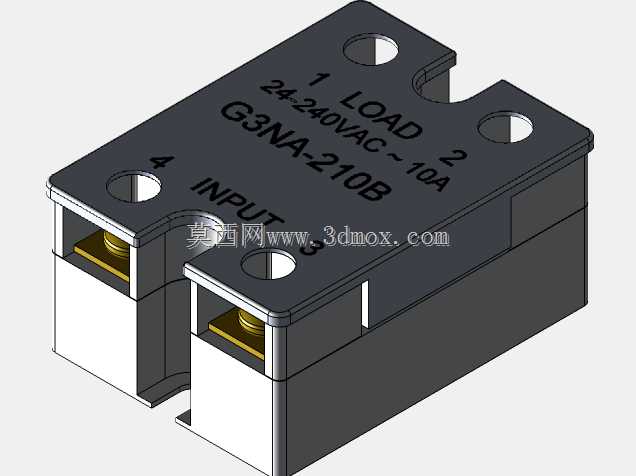

　　这款固态继电器的结构设计完全贴合工控场景的实际安装需求，在小型自动化控制柜、加热回路通断控制、小型电机启停控制这类常见应用里，这类器件的安装空间往往十分局促，因此整体外形采用了规整的长方体块式布局，主体外壳采用耐温工程塑料材质，表面做了哑光防滑处理，既可以避免安装过程中手部打滑，也能在长期带电运行时耐受一定的温升，不会出现外壳形变的问题。顶部的负载端标识清晰压印在壳体表面，标注了24-240VAC、10A的负载参数区间，两个带金属衬套的安装孔分布在壳体对角位置，孔位间距匹配行业通用的固态继电器安装标准，不管是直接螺丝固定在柜内安装板上，还是搭配标准导轨安装卡扣，都不需要额外打孔调整，安装边界预留了足够的接线操作空间，

　　不会出现接线端子被周边器件遮挡的问题。输入端与输出端采用分侧布局，四个接线端子都内嵌了铜质接线柱，接线螺丝的下压行程做了限位设计，避免拧入过深压伤导线线芯，同时端子周围做了凸起的绝缘隔挡，防止接线过程中导线毛刺外露引发的相间短路问题。设计过程中充分考虑了器件的散热需求，壳体底部预留了与散热片贴合的平整安装面，不需要额外做平整处理就能保证导热硅脂的均匀涂抹，在满负载运行时可以快速将内部晶闸管产生的热量传导出去，避免热积累导致的器件损坏。不同于电磁继电器的机械触点结构，这款固态继电器内部采用无触点的电子通断结构，因此在结构设计上没有预留机械动作的活动间隙，整体壳体的密封性能更好，可以适应多粉尘、轻度潮湿的工业现场环境，不会因为触点氧化、

　　积尘出现接触不良的问题。接线端子的编号采用凸起蚀刻工艺，长期使用不会因为擦拭、磨损出现标识模糊的问题，现场接线时可以快速对应端子定义，减少接线错误的概率。壳体的边角位置都做了小圆弧过渡处理，安装过程中不会划伤操作人员的手部，也不会刮损柜内的导线绝缘层。整体结构没有多余的冗余设计，所有结构特征都服务于安装便捷性、运行可靠性这两个核心需求，不管是做电气柜的三维布局校验，还是做器件的装配干涉检查，这个模型都能精准还原实物的所有安装尺寸与结构特征，方便设计人员在方案阶段就完成安装空间的预留、接线路径的规划，避免后期装配时出现空间干涉、接线不便的问题。
