SPAL24V双轴流风机结构设计方案

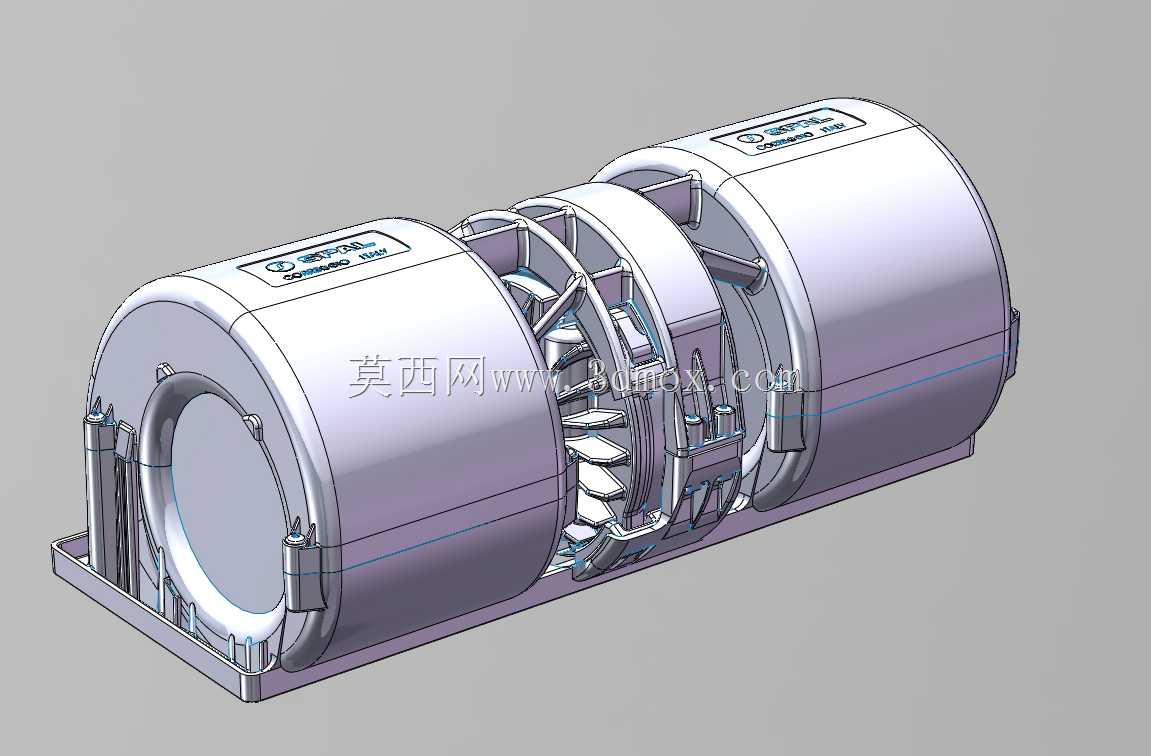

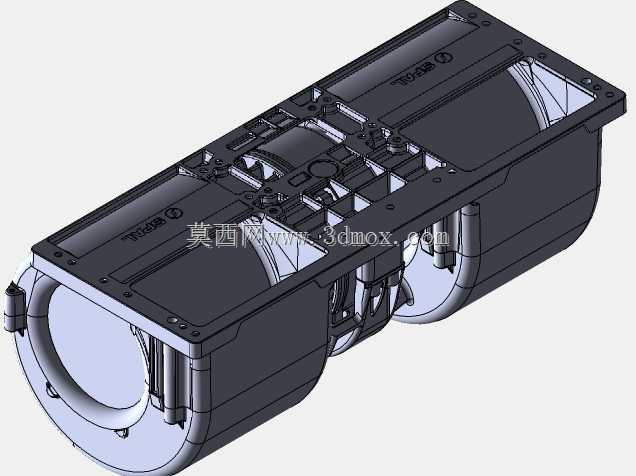

　　这款双轴流风机采用一体化集成壳体设计，将两组独立轴流风轮整合在同一安装框架内，相比同风量的单风机结构，能在有限安装空间内实现更大的通风量输出，同时降低单组风轮的运行转速，减少工作过程中的振动与噪音传递。从结构设计来看，壳体采用加强筋布局的注塑成型结构，边框预留了均匀分布的安装孔位，安装孔的位置公差控制在±0.2mm范围内，可直接适配车载设备舱、工业控制柜、小型散热机组的预设安装位，无需额外制作转接支架。风机的进出风侧采用平齐式端面设计，安装时可直接贴合密封胶条，减少风道连接处的漏风损失，双风轮的风道之间设置了独立的导流分隔板，避免两组风轮运转时产生气流干涉，保证出风气流的均匀性。在实际应用场景中，

　　这类24V供电的双轴流风机常被用于商用车发动机舱散热、工程车辆电控柜通风、小型工业设备的强制风冷环节，双风机的冗余设计也能在单组风轮出现故障时，维持基础的通风散热能力，避免设备因过热触发停机保护。设计过程中针对安装边界做了充分考量，壳体的整体外轮廓做了圆角过渡处理，避免安装时与周边线束、管路产生干涉，风轮与壳体之间的间隙控制在1.5mm，既保证风轮运转时不会擦碰壳体内壁，又能减少间隙处的气流回流损失。接线端设置在壳体侧面的凹槽内，接线完成后线缆可顺着凹槽排布，不会突出风机安装平面，不会占用额外的安装空间。壳体上预留的定位凸台，能在装配时快速对准安装位的定位孔，减少现场安装的对位调整时间。从气流组织设计来看，双风轮采用同向旋转的布局，

　　配合风道内的导流筋结构，能将进风侧的气流均匀加压后送出，出风方向的气流扩散角控制在30度以内，可精准对准需要散热的核心部件，避免无效的气流耗散。风机的整体结构没有多余的外露突出部件，外壳的防护等级可满足常规车载、工业场景的使用要求，能抵御一定程度的灰尘飞溅与淋水，适配复杂的设备内部安装环境。
