车用蓄电池快接式电缆接线端子结构

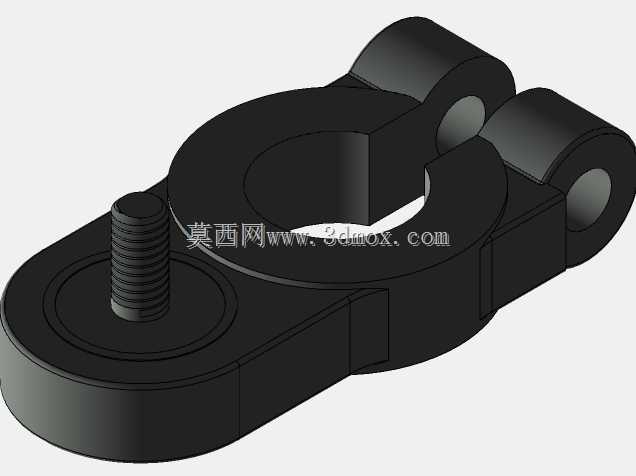

　　这类接线结构主要应用在铅酸蓄电池组的外接电缆接驳场景，常见于燃油车启动电瓶、储能后备电源组、工程机械车载供电回路的接线端，用来实现大电流供电回路的电缆与蓄电池极柱的可靠连接，替代传统的开口式纯铜接线鼻，解决现场接线时需要反复拆装螺栓、接线后容易松动松脱的问题。从结构设计来看，整体采用抱箍式夹装结构，主体为C型开口的环形夹座，环形内孔尺寸匹配常规车用蓄电池的锥形极柱公差范围，开口侧设置铰接式压合结构，通过侧边的铰接销轴实现夹座的开合，夹座上集成的压紧螺栓可以在夹座套入极柱后，通过旋紧螺栓缩小C型开口的内径，让夹座内孔壁完全贴合极柱外表面，保证足够的接触面积降低大电流通过时的接触电阻，避免长期使用出现接头发热、氧化烧蚀的问题。

　　夹座的平面端预留了电缆压接的安装位，接线时可以将剥除绝缘层的电缆线芯置入对应位置，通过压合结构将线芯与夹座牢牢固定，不需要额外焊接或者压接独立线鼻，减少了接线环节的零件数量。结构上特意在铰接位置做了加厚处理，因为夹装锁紧时铰接位置会承受持续的张应力，加厚的结构可以避免长期应力作用下出现开裂变形，同时夹座外侧的棱角都做了R角过渡，既可以避免安装时划伤操作人员，也能减少应力集中点提升结构强度。安装边界方面，整体结构的外轮廓尺寸适配常规蓄电池极柱周边的安装空间，锁紧螺栓的操作位置预留了足够的扳手操作空间，不需要使用特殊工具，普通开口扳手就可以完成锁紧操作，夹座表面做了绝缘包覆处理，除了接触极柱和电缆的导电区域外，其余外露部分都覆盖绝缘层，

　　避免安装或者后续维护时金属工具误碰造成正负极短路的风险。设计时还考虑了不同线径电缆的适配性，压接位置的容腔可以覆盖常规车载启动系统常用的电缆线径范围，不需要针对不同线径更换不同规格的接线件，降低备件储备的品类压力，铰接结构的销轴采用过盈压装的方式固定在夹座的耳座上，不会因为多次开合拆装出现销轴脱落的问题，整体结构的导电通路截面满足启动瞬间大电流的载流要求，不会因为截面不足出现压降过大的问题。
