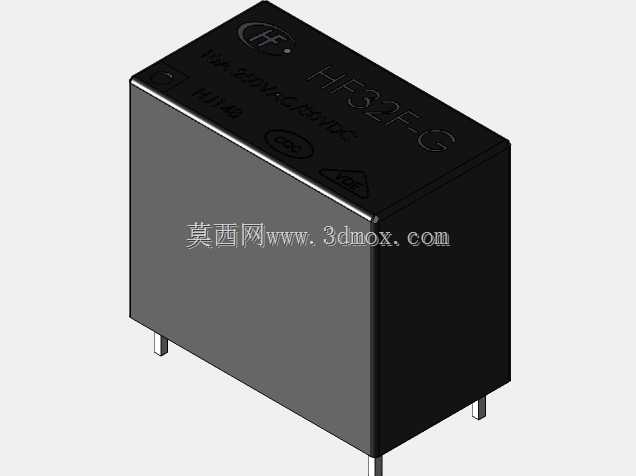

这款四脚电磁继电器的三维结构还原,完全贴合实际量产器件的装配逻辑,做结构设计时经常会碰到这类小型继电器的选型与布局,很多工控板卡、小家电控制板、通讯终端设备的信号切换、小功率负载通断场景都离不开这类器件。从结构设计角度看,这款继电器采用塑封方型外壳,本体为规整的立方体结构,外壳表面预留了品牌标识、参数丝印的凹陷区域,建模时还原了顶面的字符刻印细节,能直接用于整机装配的干涉检查。引脚采用直插式设计,四根引脚的排布间距严格对应常规PCB板的焊盘孔位标准,做PCB布局时可以直接调用该模型核对安装孔位、引脚伸出长度,避免出现焊盘错位、引脚长度不足无法过波峰焊的问题。实际应用中,这类继电器主要承担小电流控制回路的信号切换,
或是驱动小功率直流负载,比如通讯设备里的信号通路切换、小家电里的加热模块通断、工控板卡上的低压回路控制,因为体积小巧,很适合在空间紧凑的板卡上贴装。设计这款模型的时候,重点还原了外壳的拔模斜度、引脚的根部倒角,还有本体与引脚的装配公差,实际做整机结构设计时,需要在继电器本体周边预留至少2mm的安全间隙,一方面是避免焊接时热量传递到周边器件,另一方面也给后期维修拆件预留操作空间。外壳的边角做了微小的圆角处理,不是尖锐直角,这也是实际量产器件的工艺要求,注塑生产时能避免应力集中导致的外壳开裂。引脚的截面尺寸、伸出本体的长度都严格按照实物尺寸还原,做PCB封装设计时可以直接参考模型的引脚坐标,不需要额外核对实物尺寸。
另外模型还原了外壳顶面的标识区域,做产品渲染或者装配演示的时候,能直观呈现器件的安装方向,避免生产时出现插件反向的问题。这类小型继电器的安装高度较低,在对板卡堆叠高度有要求的通讯类设备里,能有效压缩整机的内部空间,不需要额外预留过高的装配余量,建模时也考虑了本体底部与PCB板面的贴合间隙,刚好匹配常规焊盘的锡膏厚度,不会出现本体浮高、焊接倾斜的问题。
- 全部评论(0)
- 模板大小: 17.35 MB
- 售价:5金币
- 下载次数: 192
- 系统要求: STEP / IGES
- 软件分类: 继电器
