6s规格三段式音频插头插接结构

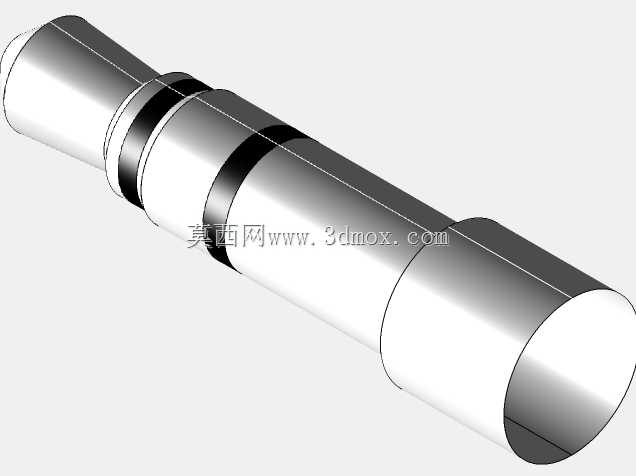

　　日常消费电子的音频信号传输链路里，这类三段式音频插头是模拟音频信号有线传输的核心接触部件，常见于有线耳机、车载AUX连接线、便携音频播放器外接输出、专业调音台临时信号接驳等场景，承担着左右声道音频信号、公共接地回路的物理导通作用，是模拟音频有线连接方案里应用最广泛的接插结构之一。从结构设计逻辑来看，这款插头采用三段式同轴分层布局，沿轴向依次排布三个独立的金属接触极，极间通过绝缘隔环实现电气隔离，避免不同信号回路出现短路干扰；插接头端做了锥形导向过渡，能在插接时自动对准音频母座的中心插孔，降低插接过程中的卡滞概率，即使在盲操作场景下也能顺利完成对接。插头尾部的圆柱段是线缆压装固定区域，设计时预留了足够的轴向长度，

　　可容纳多股芯线的焊接点位以及线缆外层的应力缓冲结构，避免日常使用中线缆反复弯折导致芯线断裂，提升接插件的整体耐弯折寿命。从安装边界来看，这款插头的外径匹配标准3.5mm音频母座的通用适配尺寸，轴向总长度适配消费电子设备外壳的常规开孔深度，不会出现插头插入后外露过长、或者插接不到位导致信号接触不良的问题；金属接触极的表面粗糙度控制在较低水平，既能保证插接过程的顺滑度，也能降低长期插拔带来的接触表面磨损，维持稳定的接触电阻，减少音频信号传输过程中的损耗与底噪。建模过程中需要重点保证各段接触极的同轴度公差，若同轴度偏差过大，插入母座时会出现单边挤压接触弹片的情况，轻则导致插拔手感生涩，重则会刮伤母座内部的弹性接触片，造成母座永久性损坏；

　　绝缘隔环的厚度需要兼顾电气安全间隙与轴向尺寸限制，既要保证相邻电极之间不会因电压差出现爬电现象，也要避免隔环过厚占用过多轴向空间，导致整体插头长度超出设计边界。实际选型应用时，这类插头的金属接触部分多采用铜基合金镀镍或者镀金处理，不同镀层对应的插拔寿命、接触电阻表现存在差异，可根据产品的定位与使用频次选择对应的表面处理方案，比如面向消费级民用的产品可选择镀镍方案平衡成本与耐用性，面向专业音频设备的配件则可选择镀金方案降低接触电阻，提升信号传输的稳定性。
